Κατασκευαστής PCB από αλουμίνιο ENIG 1u' Multi-Layer Printed Circuit Board PCB Board για LED

Κατασκευαστής PCB αλουμινίου ENIG 1u'' Πολλαπλών στρωμάτων Πίνακας εκτυπωμένων κυκλωμάτων Πίνακας PCB για LED

Ειδική κατασκευή PCB

Το Shenzhen KAZ Circuit είναι ένας κατασκευαστής PCB και PCBA.

Έχουμε πάνω από 300 υπαλλήλους και 8.000 τετραγωνικά μέτρα έκταση κτιρίου. τα προϊόντα μας περιλαμβάνουν άκαμπτο FR-4 PCB, FPC, άκαμπτο-ελαστικό PCB και αλουμίνιο, PCB βάσης χαλκού, συναρμολόγηση υπηρεσία συμπεριλαμβανομένων SMT,DIP με έξι γραμμές συναρμολόγησης.

Παροχή υπηρεσιών μιας στάσης για τους πελάτες μας, συμπεριλαμβανομένων:

• Παραγωγή PCB (πρωτότυπο, μικρή και μεσαία παραγωγή, μαζική παραγωγή)
• Προμήθεια εξαρτημάτων
• Συγκρότημα PCB (SMT, SMD, DIP)

Η τεχνολογική μας ικανότητα PCB περιλαμβάνει 1 έως 20 στρώσεις, ελάχιστο μέγεθος τρύπας διχτυού 0,1 mm, ελάχιστο μέγεθος τροχιάς / γραμμής 0,075 mm, επεξεργασία επιφάνειας OSP, HAL, HASL, ENIG, Gold Finger και πολλά άλλα.Μπορούμε να κάνουμε την παραγωγική μας ικανότητα 12, 000 τετραγωνικών μέτρων/μήνα για διπλές πλευρές και 8.000 τετραγωνικών μέτρων/μήνα για πολυεπίπεδα.

Είμαστε ένας κατασκευαστής PCB και PCBA για περισσότερα από 11 χρόνια στην Κίνα. Τώρα με περίπου 300 υπαλλήλους. Ο τυποποιημένος χρόνος παράδοσης μας: 4-5 ημέρες για 2L; 5-7 για 4L. Η ταχεία εξυπηρέτηση είναι διαθέσιμη.

Λεπτομερή προδιαγραφή

Πίνακας PCB LEDΠληροφορίες για τη διαδικασία δημιουργίας

Σχεδιασμός κυκλωμάτων
Καθορίστε τις απαιτήσεις ισχύος του πλήρους κυκλώματος LED, συμπεριλαμβανομένου του μέγιστου ρεύματος και της τάσης
Εξετάστε τη χρήση ενός μικροελεγκτή ή IC οδηγού για τον έλεγχο της φωτεινότητας και των επιπτώσεων των LED
Ενσωματώστε κάθε απαραίτητο κύκλωμα κλιματισμού ισχύος ή προστασίας

Διαμόρφωση PCB
Διατάσσεται τα εξαρτήματα για να ελαχιστοποιήσει το μήκος ίχνη και να βελτιστοποιήσει τη θερμική διάχυση
Αφήστε επαρκή απόσταση ανάμεσα στα ίχνη υψηλής τάσης/υψηλού ρεύματος και τα ίχνη χαμηλής τάσης/χαμηλού ρεύματος
Σχέδιο για την τοποθέτηση τρυπών, τοποθέτηση υλικού και κάθε μηχανικής ενσωμάτωσης

Σχεδιασμός
Χρησιμοποιήστε το κατάλληλο πλάτος ίχνη και διαστήματα για να χειριστεί το αναμενόμενο φορτίο ρεύματος
Συμπεριλαμβάνονται οι χάλκινες χύσεις ή τα αεροπλάνα για γείωση και διανομή
Προσθήκη σημείων δοκιμής για να διευκολυνθεί η αντιμετώπιση προβλημάτων και η μέτρηση
Εξετάστε την προσθήκη σημάτων οθόνης για την αναγνώριση των εξαρτημάτων

Προετοιμασία για παρασκευή
Παρέχονται λεπτομερείς οδηγίες συναρμολόγησης, συμπεριλαμβανομένης της τοποθέτησης και του προσανατολισμού των εξαρτημάτων
Να προσδιοριστούν οι ειδικές απαιτήσεις κατασκευής, όπως τα επιχρίσματα HASL, ENIG ή Immersion Silver.
Περιλαμβάνει ακριβή BOM με αριθμό μέρους, ποσότητα και πηγή

Κατασκευή
Και οι κατασκευαστές PCB συνεργάζονται στενά για να εξασφαλίσουν ακριβή κατασκευή και ποιοτικό έλεγχο
Συζητήστε τις προηγμένες επιλογές χαρακτηριστικών, όπως πολυεπίπεδες πλακέτες, τυφλούς/θαμμένους διαδρόμους ή έλεγχο αντίστασης


Συγκρότηση και δοκιμή
Ακολουθήστε προσεκτικά τις οδηγίες συναρμολόγησης για να αποφύγετε τυχόν προβλήματα κατά τη διάρκεια της διαδικασίας συγκόλλησης
Εκτέλεση ολοκληρωμένων δοκιμών, συμπεριλαμβανομένης της λειτουργικής επαλήθευσης, των μετρήσεων ρεύματος/πλήγματος και της θερμικής ανάλυσης
Εξετάστε το προγραμματισμό ενός μικροελεγκτή ή IC οδηγού για να επιτύχετε προηγμένο έλεγχο και αποτελέσματα LED


Τελικό προϊόν
ΕνσωματώστεΠίνακες PCB LEDΠίνακες σε τελικά προϊόντα όπως φωτιστικά, οθόνες ή άλλες εφαρμογές
Σχεδιασμός και κατασκευή τυχόν αναγκαίων μηχανικών σκευασμάτων, απορροφητήρων θερμότητας ή εξοπλισμού τοποθέτησης
Πλήρης τεκμηρίωση του προϊόντος, συμπεριλαμβανομένων εγχειριδίων χρήσης, οδηγιών εγκατάστασης και πληροφοριών εγγύησης

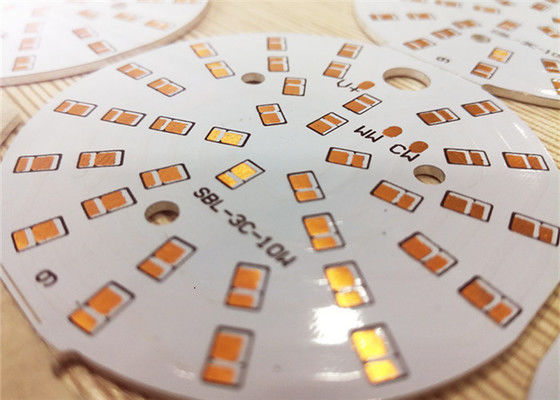

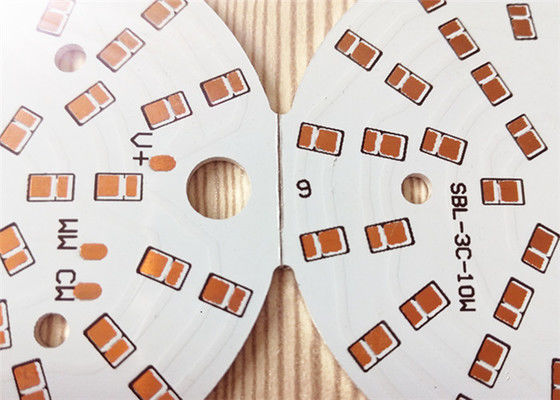

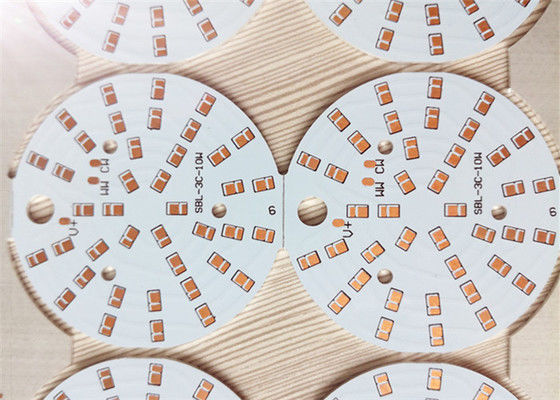

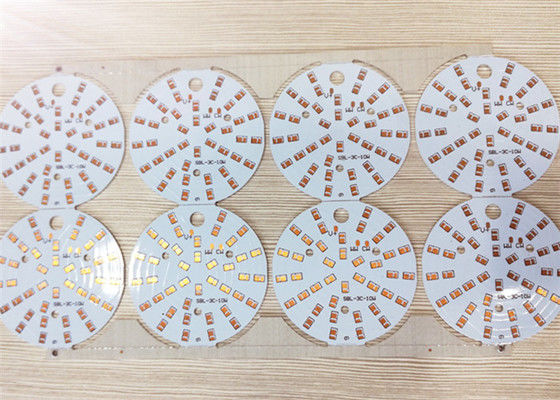

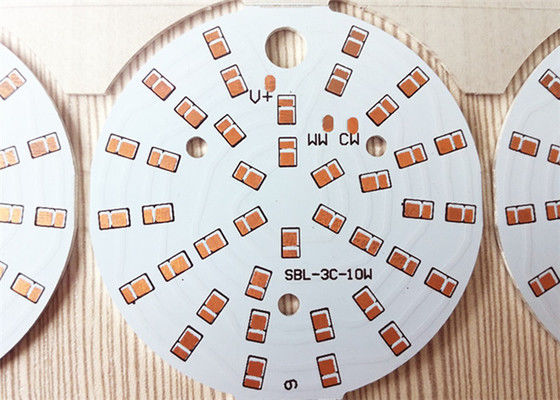

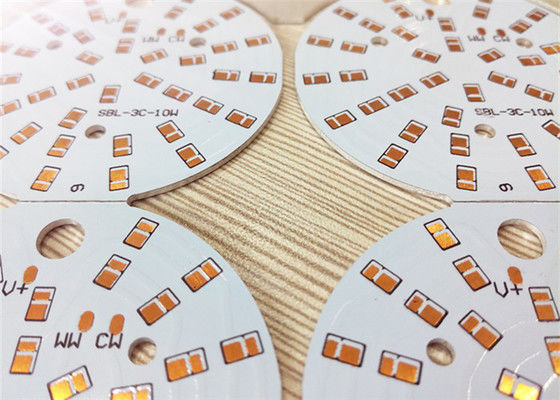

Φωτογραφίες
