Αυτό που είναι:
Οποιοσδήποτε πίνακας PCB με περισσότερα από 2 στρώματα μπορεί να κληθεί πολυστρωματικό πίνακα PCB.
Ο πολυστρωματικός πίνακας PCB περιλαμβάνει πολυστρωματικό χαράζει τα στρώματα και τα μέσα στρώματα μεταξύ κάθε δύο χαράζουν τα στρώματα. Το μέσο στρώμα μπορεί να είναι πολύ λεπτό. Υπάρχει τουλάχιστον τρία αγώγιμο στρώμα σε έναν πολυστρωματικό πίνακα κυκλωμάτων, δύο από τον οποίο είναι outlayers, ενώ ο παρα:μένω είναι συντεθειμένο μέσα στον πίνακα μόνωσης.
Η ηλεκτρική σύνδεση μεταξύ τους επιτυγχάνεται συνήθως μέσω της τρύπας επένδυσης στη διατομή του πίνακα κυκλωμάτων.
Ταξινομήστε: Πολυστρωματικός άκαμπτος πίνακας, πολυστρωματικός εύκαμπτος πίνακας και πολυστρωματικός άκαμπτος-ευκίνητος πίνακας.
Γιατί το χρειαζόμαστε:
Προκαλέστε την αυξανόμενη συγκέντρωση της συσκευασίας ολοκληρωμένων κυκλωμάτων που οδηγεί σε μια υψηλή συγκέντρωση των γραμμών διασύνδεσης, το καθιστά necessory για να χρησιμοποιήσει τα πολλαπλάσια υποστρώματα.
Τα απρόβλεπτα ζητήματα σχεδίου όπως ο θόρυβος, η περιπλανώμενη ικανότητα, η λογομαχία, κ.λπ. εμφανίζονται στο σχεδιάγραμμα του PCB. Επομένως, το σχέδιο του PCB πρέπει να εστιάσει στην ελαχιστοποίηση του μήκους της γραμμής σημάτων και την αποφυγή των παράλληλων πορειών.
Προφανώς, λόγω του περιορισμένου αριθμού των διασταυρώσεων που μπορεί να επιτευχθεί σε μια ενιαίος-πλευρά, ακόμη και σε έναν διπλός-δευτερεύοντα πίνακα, αυτές οι απαιτήσεις δεν μπορούν να ικανοποιήσουν.
Στην περίπτωση ενός μεγάλου αριθμού απαιτήσεων στις διασυνδέσεις και τις διασταυρώσεις, για να επιτύχει μια ικανοποιητική απόδοση, ο πίνακας πρέπει να επεκταθεί σε περισσότερα από δύο στρώματα, έτσι ένας πολυστρωματικός πίνακας PCB κατασκευάζεται.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Στρώματα: | 4 | Υλικό: | FR-4 |
---|---|---|---|
Τύπος PCB: | Πολυστρωματικός | Τυφλός & θαμμένος μέσω: | Τυφλός μέσω |
Έλεγχος σύνθετης αντίστασης: | Αριθ. | χαλκός: | 1OZ |
Υψηλό φως: | τυπωμένος συνήθεια πίνακας κυκλωμάτων,Άκαμπτο Flex PCB |
Αυτό είναι πολυστρωματικός πίνακας κυκλωμάτων PCB χαλκού 1oz με την αμόλυβδη επιφάνεια HASL
Λεπτομέρειες για αυτόν τον πολυστρωματικό πίνακα κυκλωμάτων PCB χαλκού 1oz με την αμόλυβδη επεξεργασία επιφάνειας HASL
Μέγεθος PCB: 265*342mm/2 ΕΠΑΝΩ, κατηγορία 2 ΕΠΙ ποιοτικά πρότυπα.

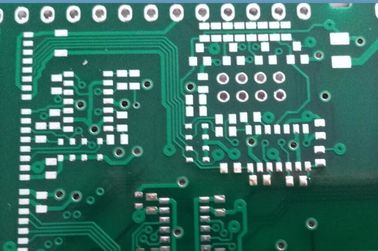

Περισσότερα photoes για αυτά τα 4 στρώματα 1.6mm πολυστρωματικό PCB 1oz HASL επιβιβάζονται με τα τυφλά vias
