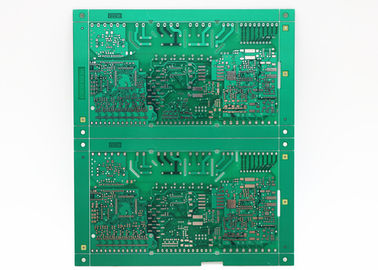

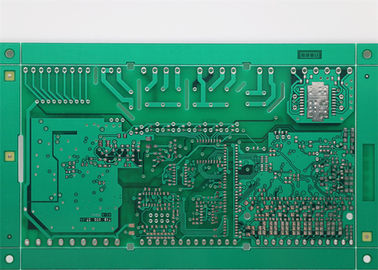

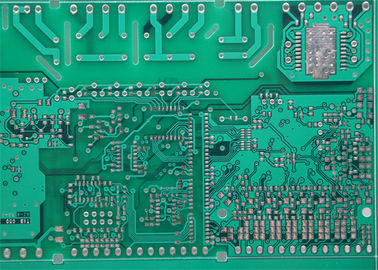

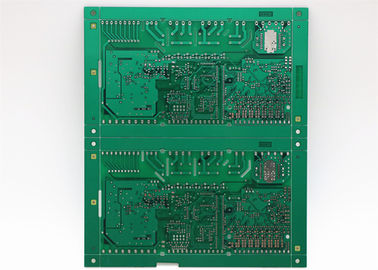

FR4 Green Soldermask HASL 2OZ υλικό SMT πολυεπίπεδο PCB board

FR4 Green Soldermask HASL 2OZ υλικό SMT πολυεπίπεδο PCB board

Ένας κατασκευαστής πολυεπίπεδων πλακών PCB προσφέρει ένα ευρύ φάσμα υπηρεσιών και δυνατοτήτων που σχετίζονται με την παραγωγή πολυεπίπεδων πλακών κυκλωμάτων (PCB).Εδώ είναι μια πιο λεπτομερή εξήγηση του τι μπορεί να κάνει ένας κατασκευαστής πολυεπίπεδων PCB:

Επισκόπηση σχεδιασμού PCB: Ένας κατασκευαστής πολυεπίπεδων PCB μπορεί να επανεξετάσει τα αρχεία σχεδιασμού PCB που παρέχονται από τον πελάτη.Αναλύουν προσεκτικά το σχέδιο για να βεβαιωθούν ότι είναι κατασκευαστικό και πληροί τις απαιτούμενες προδιαγραφέςΕάν εντοπιστούν προβλήματα ή πιθανές βελτιώσεις, παρέχουν πολύτιμες πληροφορίες και προτάσεις για τη βελτιστοποίηση του σχεδιασμού για την αποτελεσματικότητα και την αξιοπιστία της κατασκευής.

Πρωτότυπο PCB: Η πρωτότυποποίηση είναι ένα κρίσιμο βήμα στη διαδικασία κατασκευής PCB.Η κατασκευή πρωτοτύπων επιτρέπει τη δοκιμή και την επικύρωση του σχεδίου πριν προχωρήσει στην μεγάλης κλίμακας παραγωγήΒοηθά στην έγκαιρη αναγνώριση τυχόν ελαττωμάτων σχεδιασμού, προβλημάτων απόδοσης ή προβλημάτων συμβατότητας, εξοικονομώντας χρόνο και πόρους.

Διαμόρφωση στοιβακτηρισμού στρωμάτων: Τα πολυεπίπεδα PCB αποτελούνται από πολλαπλά στρώματα αγωγού υλικού και μονωτικών στρωμάτων (prepreg) που είναι συνδεδεμένα μεταξύ τους.Ο κατασκευαστής καθορίζει τη διαμόρφωση στοιβάσεως στρωμάτων με βάση τις απαιτήσεις σχεδιασμού και τις προδιαγραφές.Λαμβάνουν υπόψη παράγοντες όπως η ακεραιότητα του σήματος, η διανομή ισχύος, ο έλεγχος της αντίστασης και η θερμική διαχείριση για τη βελτιστοποίηση της απόδοσης του PCB.

Βάρος και πάχος χαλκού: Οι κατασκευαστές πολυεπίπεδων PCB παρέχουν επιλογές για βάρος και πάχος χαλκού για τα εσωτερικά και εξωτερικά στρώματα χαλκού του PCB.Η επιλογή του βάρους του χαλκού εξαρτάται από την ικανότητα μεταφοράς ρεύματος και θερμικές εκτιμήσειςΜε την προσφορά μιας σειράς επιλογών, οι κατασκευαστές μπορούν να προσαρμόσουν τα χαρακτηριστικά χαλκού του PCB για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις σχεδιασμού.

Κατασκευή PCB: Η κατασκευή είναι η διαδικασία φυσικής δημιουργίας του πολυεπίπεδου PCB με βάση τις προδιαγραφές σχεδιασμού.Οι κατασκευαστές πολυεπίπεδων PCB έχουν την εμπειρία και τον εξοπλισμό για να εκτελέσουν διάφορα στάδια κατασκευής, συμπεριλαμβανομένης της ευθυγράμμισης των στρωμάτων, της χαλκού χαρακτικής, της τρύπανσης, της επικάλυψης, της εφαρμογής μάσκας συγκόλλησης και της εκτύπωσης με μεταξένιο οθόνο.Διασφαλίζουν υψηλή ακρίβεια και τήρηση των προδιαγραφών σχεδιασμού σε όλη τη διαδικασία κατασκευής.

Επιφανειακό φινίρισμα: Το επιφανειακό φινίρισμα ενός PCB είναι απαραίτητο για τη συγκόλληση και την προστασία από τη διάβρωση.Οι κατασκευαστές πολυεπίπεδων PCB προσφέρουν διαφορετικές επιλογές τελικής επιφάνειας, όπως HASL (Hot Air Solder Leveling)Η επιλογή της επιφάνειας εξαρτάται από παράγοντες όπως το κόστος, οι απαιτήσεις για την απαλλαγή από μόλυβδο,και την προβλεπόμενη χρήση των PCB.

Ηλεκτρικές δοκιμές: Για να διασφαλιστεί η λειτουργικότητα και η απόδοση των πολυεπίπεδων PCB, οι κατασκευαστές διεξάγουν ηλεκτρικές δοκιμές.,Οι προηγμένες μεθόδους δοκιμών, όπως οι δοκιμές με ιπτάμενο ανιχνευτή ή η αυτοματοποιημένη οπτική επιθεώρηση (AOI), μπορούν επίσης να χρησιμοποιηθούν για την ανίχνευση πιθανών ελαττωμάτων ή σφαλμάτων.

Ελέγχος ποιότητας: Οι κατασκευαστές πολυεπίπεδων PCB έχουν εφαρμόσει αυστηρά μέτρα ελέγχου ποιότητας.και αυτοματοποιημένες δοκιμές για να διασφαλιστεί ότι τα τελικά PCB πληρούν τα απαιτούμενα πρότυπα και προδιαγραφέςΟι διαδικασίες ελέγχου ποιότητας βοηθούν στον εντοπισμό και την αποκατάσταση τυχόν ελαττωμάτων κατασκευής, εξασφαλίζοντας την αξιοπιστία και τη αντοχή των τελικών PCB.

Προσαρμογή και ειδικές απαιτήσεις: Οι κατασκευαστές πολυεπίπεδων PCB μπορούν να προσαρμόσουν ειδικές προσαρμογές και ειδικές απαιτήσεις.Έχουν την ικανότητα να χειρίζονται παράγοντες όπως ελεγχόμενη αντίσταση., υψηλής ταχύτητας, ειδικές επιλογές υλικών, τυφλούς και θαμμένους διαδρόμους και μοναδικούς περιορισμούς σχεδιασμού.Οι κατασκευαστές συνεργάζονται στενά με τους πελάτες για να κατανοήσουν τις ειδικές ανάγκες τους και να παρέχουν προσαρμοσμένες λύσεις.

Μεγάλης κλίμακας παραγωγή: Μόλις ολοκληρωθούν τα στάδια του πρωτότυπου και της δοκιμής, οι κατασκευαστές πολυεπίπεδων PCB μπορούν να χειριστούν την παραγωγή μεγάλης κλίμακας για να καλύψουν τις ανάγκες παραγωγής του πελάτη.Έχουν την ικανότητα και τους πόρους για την παροχή σταθερής ποιότητας και έγκαιρης παραγωγής πολυεπίπεδων PCB σε μεγάλες ποσότητες.

Συνοπτικά, ένας κατασκευαστής πολυστρωμάτων PCB προσφέρει ένα ολοκληρωμένο φάσμα υπηρεσιών, συμπεριλαμβανομένης της αναθεώρησης σχεδιασμού PCB, της κατασκευής πρωτοτύπων, της διαμόρφωσης στρωμάτων, της κατασκευής, των επιλογών τελικής επιφάνειας,ηλεκτρικές δοκιμές, έλεγχος ποιότητας, προσαρμογή για ειδικές απαιτήσεις και μεγάλης κλίμακας παραγωγή.Η τεχνογνωσία και οι δυνατότητές τους εξασφαλίζουν την αποτελεσματική και αξιόπιστη παραγωγή πολυεπίπεδων PCB για διάφορες εφαρμογές και βιομηχανίες.

2Λεπτομερείς προδιαγραφές

3Χαρακτηριστικά του PCB τροφοδοσίας

1Μια στάση OEM Υπηρεσία: Κατασκευασμένο στο Shenzhen της Κίνας
2Κατασκευασμένο από την Gerber File και την Bom LIst προσφέρεται από τους πελάτες
3. SMT, τεχνολογική υποστήριξη DIP
4. FR4 υλικό ανταποκρίνεται στο πρότυπο 94v0
5. Συμμόρφωση UL, CE, ROHS
6- Τυπικός χρόνος παράδοσης: 4-5 ημέρες για 2L; 5-7 για 4L. Η ταχεία εξυπηρέτηση είναι διαθέσιμη

1Φωτογραφίες.
