Αυτό που είναι:
Οποιοσδήποτε πίνακας PCB με περισσότερα από 2 στρώματα μπορεί να κληθεί πολυστρωματικό πίνακα PCB.
Ο πολυστρωματικός πίνακας PCB περιλαμβάνει πολυστρωματικό χαράζει τα στρώματα και τα μέσα στρώματα μεταξύ κάθε δύο χαράζουν τα στρώματα. Το μέσο στρώμα μπορεί να είναι πολύ λεπτό. Υπάρχει τουλάχιστον τρία αγώγιμο στρώμα σε έναν πολυστρωματικό πίνακα κυκλωμάτων, δύο από τον οποίο είναι outlayers, ενώ ο παρα:μένω είναι συντεθειμένο μέσα στον πίνακα μόνωσης.
Η ηλεκτρική σύνδεση μεταξύ τους επιτυγχάνεται συνήθως μέσω της τρύπας επένδυσης στη διατομή του πίνακα κυκλωμάτων.
Ταξινομήστε: Πολυστρωματικός άκαμπτος πίνακας, πολυστρωματικός εύκαμπτος πίνακας και πολυστρωματικός άκαμπτος-ευκίνητος πίνακας.
Γιατί το χρειαζόμαστε:
Προκαλέστε την αυξανόμενη συγκέντρωση της συσκευασίας ολοκληρωμένων κυκλωμάτων που οδηγεί σε μια υψηλή συγκέντρωση των γραμμών διασύνδεσης, το καθιστά necessory για να χρησιμοποιήσει τα πολλαπλάσια υποστρώματα.
Τα απρόβλεπτα ζητήματα σχεδίου όπως ο θόρυβος, η περιπλανώμενη ικανότητα, η λογομαχία, κ.λπ. εμφανίζονται στο σχεδιάγραμμα του PCB. Επομένως, το σχέδιο του PCB πρέπει να εστιάσει στην ελαχιστοποίηση του μήκους της γραμμής σημάτων και την αποφυγή των παράλληλων πορειών.
Προφανώς, λόγω του περιορισμένου αριθμού των διασταυρώσεων που μπορεί να επιτευχθεί σε μια ενιαίος-πλευρά, ακόμη και σε έναν διπλός-δευτερεύοντα πίνακα, αυτές οι απαιτήσεις δεν μπορούν να ικανοποιήσουν.
Στην περίπτωση ενός μεγάλου αριθμού απαιτήσεων στις διασυνδέσεις και τις διασταυρώσεις, για να επιτύχει μια ικανοποιητική απόδοση, ο πίνακας πρέπει να επεκταθεί σε περισσότερα από δύο στρώματα, έτσι ένας πολυστρωματικός πίνακας PCB κατασκευάζεται.
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | FR4 | Στρώμα: | 2-22L |
---|---|---|---|
Soldermask: | Κόκκινος | Silkscreen: | Άσπρος |
Υψηλό φως: | τυπωμένος συνήθεια πίνακας κυκλωμάτων,Άκαμπτο Flex PCB |
1. Εισαγωγή στρωμάτων 2-22 του κόκκινου πίνακα κυκλωμάτων Soldermask Immsion χρυσού FR-4 τυπωμένου PCB
Categary | PCB |
Στρώματα | 2-22L |
Υλικό | FR-4, Rogers, CEM1, CEM3,94HB, 94V0 |
Ανώτατο πάχος χαλκού | 12OZ |
Ελάχιστη γέφυρα Soldermask | 0.08mm |
Ποιοτικά πρότυπα | Κατηγορία 2, ε-δοκιμή ΕΠΙ 100% |
Πιστοποιητικά | TS16949, ISO9001, UL, RoHS |
2. Συνοπτική εισαγωγή για το κοβάλτιο κυκλωμάτων Shenzhen KAZ. ΕΠΕ.
Συνοπτική εισαγωγή
Η Co. κυκλωμάτων της KAZ Shenzhen, ΕΠΕ εργάζεται ως επί παραγγελία κατασκευαστής PCB και PCBA, παράγοντας τον ενιαίο, double-sided, πολυστρωματικό τυπωμένο πίνακα κυκλωμάτων υψηλής ακρίβειας και τον πίνακα κυκλωμάτων υποστρωμάτων μετάλλων.
Είμαστε βέβαιοι για να παρέχουμε σε σας ποιοτικά προϊόντα την εργοστάσιο-κατευθυνμένη τιμή μέσα στο γρηγορότερο χρόνο παράδοσης!
Τι μπορούμε να κάνουμε για σας
1. Γρήγορη παράδοση: 2L: 3-5days 4L: 5-7days
2. Επισπευμένη υπηρεσία: 1-2days
3. NDA μπορεί να υπογραφεί για οποιοδήποτε αρχείο εμπιστευτικό.
4. Μερικές επιχειρήσεις ότι καθιερώνουμε την επιχείρηση με

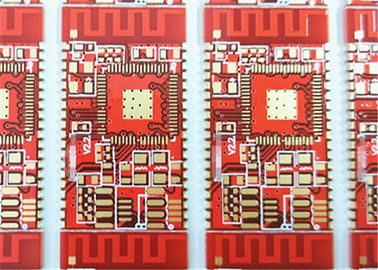

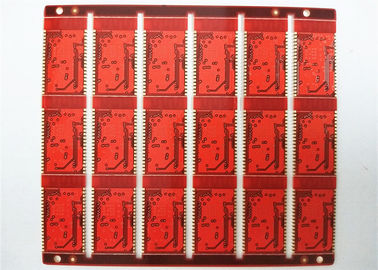

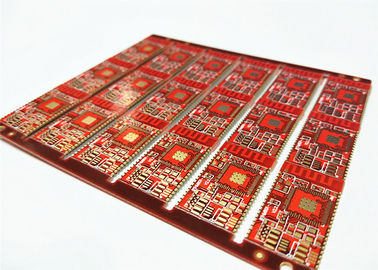

3. Περισσότερες εικόνες FR-4 κόκκινων πολυστρωματικών PCB Soldermask με το χρυσό Immsion για την κεραία
