| Ονομασία μάρκας: | KAZ |
| Αριθμός μοντέλου: | Kaza-007 |
| Τροποποιημένο: | 1 ΜΟΝΆΔΑ |
| τιμή: | 0.1-20 USD / Unit |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, L/C, D/A |
| Ικανότητα εφοδιασμού: | 2000 τετρ.μέτρο/μήνας |

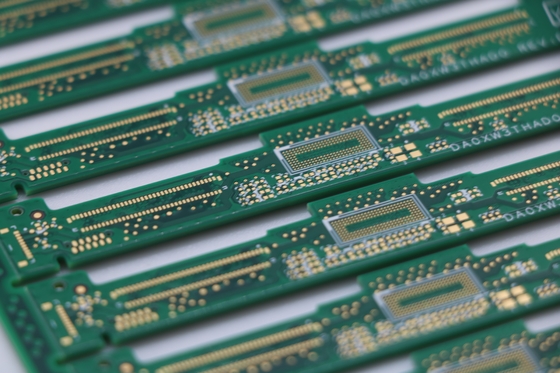

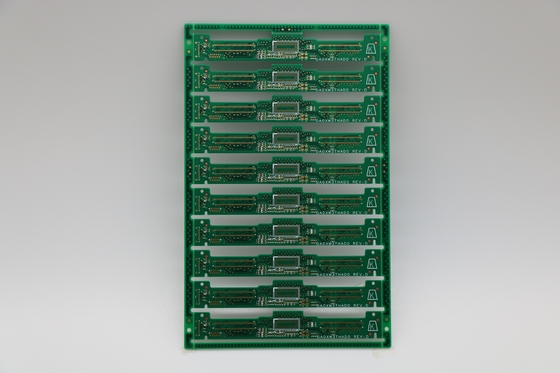

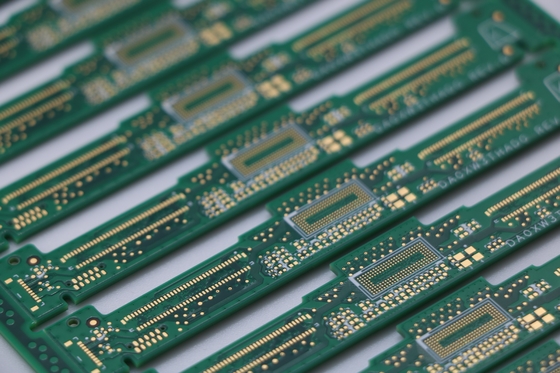

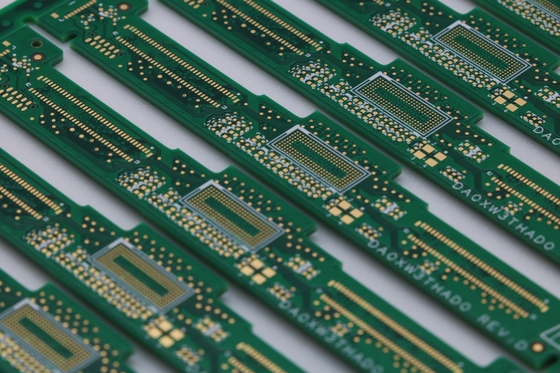

Το PCB, υλικό FR4 Tg180, 6 στρώμα, ελάχιστα ίχνος/διάστημα 0.1mm, τυφλά και θάβει μέσω και μέσω στο μαξιλάρι
1. Χαρακτηριστικά γνωρίσματα
• Υλικό: FR4 Tg180, 6 στρώμα
• Ελάχιστα ίχνος/διάστημα: 0.1mm
• Τυφλός και θάβει μέσω και μέσω στο μαξιλάρι
Υλικό: FR4, υψηλό Tg
RoHS οδηγία-υποχωρητικό
Πάχος πινάκων: 0.4-5.0 χιλ. +/-10%
Αρίθμηση στρώματος: 1-22 στρώματα
Βάρος χαλκού: 0.5-5oz
Τα λ. τελειώνουν την πλευρά τρυπών: 8 mils
Τρυπάνι λέιζερ: 4 mils
Ελάχιστα πλάτος/διάστημα ιχνών: 4/4 mils (παραγωγή), 3/3 mils (δείγμα που οργανώνεται)
Μάσκα ύλης συγκολλήσεως: πράσινος, μπλε, άσπρος, μαύρος, μπλε και κίτρινος
Μύθος: άσπρος, μαύρος και κίτρινος
Ανώτατες διαστάσεις πινάκων: 18*2 ίντσες
Τελειώστε τις επιλογές τύπων: χρυσός, ασήμι, κασσίτερος, σκληρός χρυσός, HASL, ΕΆΝ HASL
Πρότυπα επιθεώρησης: ΕΠΙ-α-600H/IPC-6012B, κατηγορία 2/3
Ηλεκτρονική δοκιμή: 100%
Έκθεση: τελική επιθεώρηση, ε-δοκιμή, εξέταση ικανοτήτων ύλης συγκολλήσεως, τμήμα μικροϋπολογιστών
Πιστοποιήσεις: UL, SGS, RoHS οδηγία-υποχωρητικό, ISO 9001:2008, ISO/TS16949: 2009
2. Τεχνική ικανότητα PCBA
| SMT | Ακρίβεια θέσης: um 20 |
| Τα συστατικά ταξινομούν: 0.4×0.2mm (01005) — 130×79mm, κτύπημα-τσιπ, QFP, BGA, ΣΚΆΟΥΝ | |
| Μέγιστο συστατικό ύψος:: 25mm | |
| Μέγιστο μέγεθος PCB: 680×500mm | |
| Ελάχιστο μέγεθος PCB: κανένα που περιορίζεται | |
| Πάχος PCB: 0,3 6mm | |
| Βάρος PCB: 3KG | |
| Κύμα-ύλη συγκολλήσεως | Μέγιστο πλάτος PCB: 450mm |
| Ελάχιστο πλάτος PCB: κανένα που περιορίζεται | |
| Συστατικό ύψος: Τοπ 120mm/Bot 15mm | |
| Ιδρώτας-ύλη συγκολλήσεως | Τύπος μετάλλων: το μέρος, σύνολο, inlay, παραβλέπει |
| Υλικό μετάλλων: Χαλκός, αργίλιο | |
| Η επιφάνεια τελειώνει: Au επένδυσης, αγκίδα επένδυσης, Sn επένδυσης | |
| Ποσοστό κύστεων αέρα: λιγότερο από than20% | |
| Τύπος-τακτοποίηση | Σειρά Τύπου: 0-50KN |
| Μέγιστο μέγεθος PCB: 800X600mm | |
| Δοκιμή | ICT, έλεγχος που πετούν, κάψιμο, δοκιμή λειτουργίας, ανακύκλωση θερμοκρασίας |
2. Εικόνες PCBA
