HDI τυφλές θαμμένες τρύπες PCB κατασκευαστής 4-10 στρώματα FR4 κυκλώματα εκτύπωσης HDI κυκλώματα εκτύπωσης

Τυφλές / θαμμένες τρύπες 4-10 στρώσεις FR4 HDI PCB κυκλώματος

Λεπτομέρειες

Εταιρεία κυκλωμάτων SHENZHEN KAZ Circuit Co., Ltd.

Σύντομη εισαγωγή

Η Shenzhen KAZ Circuit Co., Ltd, που ιδρύθηκε το 2007, είναι ένας κατασκευαστής PCB και PCBA.παραγωγή πολυεπίπεδων κυκλωτικών κυκλωμάτων και κυκλωτικών κυκλωμάτων με μεταλλικό υπόστρωμα, η οποία είναι μια υψηλής τεχνολογίας επιχειρήσεις που περιλαμβάνουν την παραγωγή, τις πωλήσεις, την εξυπηρέτηση και ούτω καθεξής.

Είμαστε σίγουροι ότι θα σας προσφέρουμε ποιοτικά προϊόντα με τιμές που καθορίζονται από το εργοστάσιο μέσα στον ταχύτερο χρόνο παράδοσης!

Τι μπορεί να κάνει για σας το KAZ Circuit:

• Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
• Προμήθεια εξαρτημάτων
• Συγκρότημα PCB/SMT/DIP

Ικανότητα κατασκευαστή:

    Πίνακες εκτυπωμένων κυκλωμάτων HDI, επίσης γνωστά ως μικροβιακά ή μvia PCB, είναι μια προηγμένη τεχνολογία PCB που επιτρέπει διασυνδέσεις υψηλής πυκνότητας και μικροποιημένα ηλεκτρονικά εξαρτήματα.

Τα βασικά χαρακτηριστικά και λειτουργίες των HDI κυκλωμάτων κυκλωμάτων περιλαμβάνουν:

Μινιατουρισμός και αυξημένη πυκνότητα:
Τα HDI PCB διαθέτουν μικρότερα, πιο στενά διαχωρισμένα διαδρόμια και διαδρόμια, επιτρέποντας υψηλότερη πυκνότητα διασύνδεσης.
Αυτό καθιστά δυνατή την κατασκευή πιο συμπαγών, εξοικονόμησης χώρου ηλεκτρονικών συσκευών και εξαρτημάτων.

Μικροβία και στοιβαγμένα βία:
HDI PCBχρησιμοποιούν μικροβύσματα, μικρές τρύπες που τρυπώνται με λέιζερ και χρησιμοποιούνται για τη σύνδεση διαφορετικών στρωμάτων του PCB.
Οι στοιβαγμένοι διάδρομοι, όπου πολλοί διάδρομοι στοιβαχτούν κατακόρυφα, μπορούν να αυξήσουν περαιτέρω την πυκνότητα διασύνδεσης.

Πολυεπίπεδης δομή:
HDI PCBμπορεί να έχει υψηλότερο αριθμό στρωμάτων από τα παραδοσιακά PCB, συνήθως 4 έως 10 ή περισσότερο.
Ο αυξημένος αριθμός των στρωμάτων επιτρέπει πιο περίπλοκες διαδρομές και περισσότερες συνδέσεις μεταξύ των στοιχείων.

Προηγμένα υλικά και διαδικασίες:
HDI PCBσυχνά χρησιμοποιούν ειδικά υλικά όπως λεπτό χαλκό φύλλο, υψηλής απόδοσης στρώματα και προηγμένες τεχνικές επικάλυψης.
Αυτά τα υλικά και οι διαδικασίες επιτρέπουν τη δημιουργία μικρότερων, πιο αξιόπιστων και υψηλότερης απόδοσης διασυνδέσεων.

Βελτιωμένες ηλεκτρικές ιδιότητες:
Τα μειωμένα πλάτη ίχνη, τα μικρότερα μονοπάτια σήματος και οι αυστηρότερες ανοχέςHDI PCBΒοηθά στη βελτίωση της ηλεκτρικής απόδοσης, συμπεριλαμβανομένης της βελτιωμένης ακεραιότητας του σήματος, της μειωμένης διασταύρωσης και της ταχύτερης μετάδοσης δεδομένων.

Αξιοπιστία και κατασκευαστικότητα:
HDI PCBέχουν σχεδιαστεί για υψηλή αξιοπιστία, με χαρακτηριστικά όπως βελτιωμένη θερμική διαχείριση και ενισχυμένη μηχανική σταθερότητα.
Οι διαδικασίες κατασκευής για τα HDI PCB, όπως η τρύπανση με λέιζερ και οι προηγμένες τεχνικές επικάλυψης, απαιτούν εξειδικευμένο εξοπλισμό και εμπειρογνωμοσύνη.

Οι εφαρμογές HDI κυκλωμάτων κυκλωμάτων περιλαμβάνουν:

Ηλεκτρονικά τηλέφωνα, Ταμπλέτες και Άλλες Κινητές Συσκευές

Φορητά ηλεκτρονικά και συσκευές IoT (Internet of Things)

Ηλεκτρονικά προϊόντα αυτοκινήτων και προηγμένα συστήματα υποβοήθησης του οδηγού (ADAS)

Εξοπλισμός υπολογιστών υψηλής ταχύτητας και τηλεπικοινωνιών

Στρατιωτικός και αεροδιαστημικός ηλεκτρονικός εξοπλισμός

Ιατρικές συσκευές και όργανα

Η συνεχιζόμενη ζήτηση για μικροποίηση, βελτιωμένη λειτουργικότητα και υψηλότερη απόδοση σε μια ποικιλία ηλεκτρονικών προϊόντων και συστημάτων έχει οδηγήσει στην υιοθέτησηHDI PCBτεχνολογία.

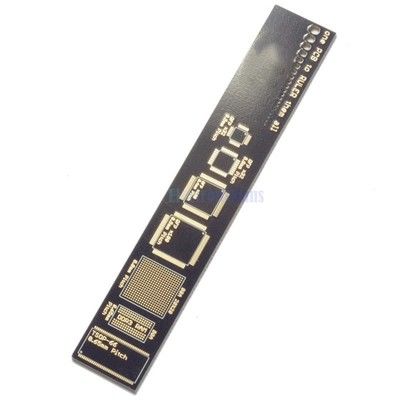

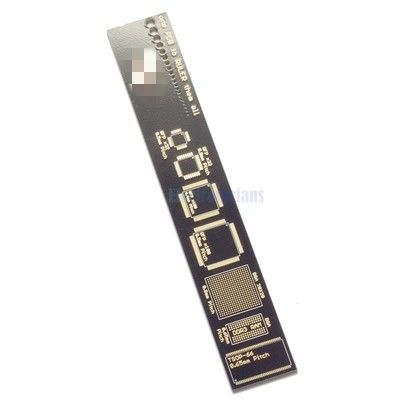

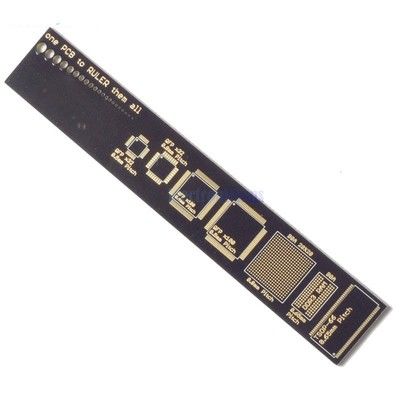

Άλλες φωτογραφίες
