ευκίνητοι 1OZ FR4 άκαμπτοι χρυσοί τυπωμένοι δάχτυλο πίνακες κυκλωμάτων 4L HDI

4L HDI ευέλικτος και άκαμπτοςΧρυσό δάχτυλο.Τυπωμένες πλακέτες κυκλωμάτων

1Λεπτομερείς προδιαγραφές

Ο όρος "4L HDI Flex 1OZ FR4 Rigid Gold Finger Printed Circuit Boards" αναφέρεται σε έναν συγκεκριμένο τύπο κυκλώματος εκτύπωσης με ορισμένα χαρακτηριστικά.

4L: Αυτό σημαίνει "4-layer", που υποδηλώνει ότι το PCB έχει τέσσερα στρώματα αγωγού υλικού που διαχωρίζονται από μονωτικά στρώματα.

HDI: HDI σημαίνει "High-Density Interconnect". Αναφέρεται σε μια τεχνική σχεδιασμού που χρησιμοποιείται για την αύξηση της πυκνότητας του κυκλώματος και τη μείωση του μεγέθους του PCB.μικρότερες διάδρομες, και στενότερη τοποθέτηση των εξαρτημάτων.

Φλεξ: "Φλεξ" αναφέρεται στο ευέλικτο τμήμα του PCB.είναι κατασκευασμένο από ένα εύκαμπτο υλικό υποστρώματος που επιτρέπει στον πίνακα να λυγίζει ή να συμμορφώνεται με ένα συγκεκριμένο σχήμαΤα εύκαμπτα PCB χρησιμοποιούνται συχνά σε εφαρμογές όπου οι περιορισμοί χώρου ή βάρους αποτελούν ανησυχία.

1OZ: Αυτό αναφέρεται στο βάρος χαλκού ή το πάχος του χαλκού που χρησιμοποιείται στο PCB. "1OZ" σημαίνει 1 ουγκιά, η οποία είναι μια κοινή μέτρηση βάρους χαλκού.Αυτό δείχνει ότι κάθε τετραγωνικό μέτρο του στρώματος χαλκού ζυγίζει περίπου 1 ουγγιά.

FR4: Το FR4 είναι ένα ευρέως χρησιμοποιούμενο υλικό υποστρώματος PCB.μηχανική αντοχή, και αντοχή στη φλόγα.

Σκληρό: "Σκληρό" υποδηλώνει ότι ένα τμήμα του PCB δεν είναι ευέλικτο.που χρησιμοποιείται συνήθως για την τοποθέτηση εξαρτημάτων και την παροχή δομικής υποστήριξης.

Χρυσό δάχτυλο: "Χρυσό δάχτυλο" αναφέρεται σε ένα συγκεκριμένο είδος επιφάνειας επίλυσης στις εκτεθειμένες χαλκού πλακίδια ή δάχτυλα του PCB. Χρυσός χρησιμοποιείται επειδή προσφέρει εξαιρετική αγωγιμότητα, αντοχή στη διάβρωση,και αντοχήΤα χρυσά δάχτυλα βρίσκονται συχνά σε PCB που συνδέονται με συνδέσμους ή πρίζες.

Συνολικά, ένα 4L HDI Flex 1OZ FR4 Rigid Gold Finger PCB συνδυάζει τα πλεονεκτήματα ενός σχεδιασμού PCB 4 στρωμάτων, διασυνδέσεις υψηλής πυκνότητας, μια ευέλικτη μερίδα, ένα βάρος χαλκού 1 ουγγιά,με μήκος άνω των 50 mm,Αυτός ο τύπος PCB χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν τόσο ευέλικτα όσο και άκαμπτα τμήματα, όπως ορισμένα ιατρικά προϊόντα,αεροδιαστημικά συστήματα, και φορητά ηλεκτρονικά.

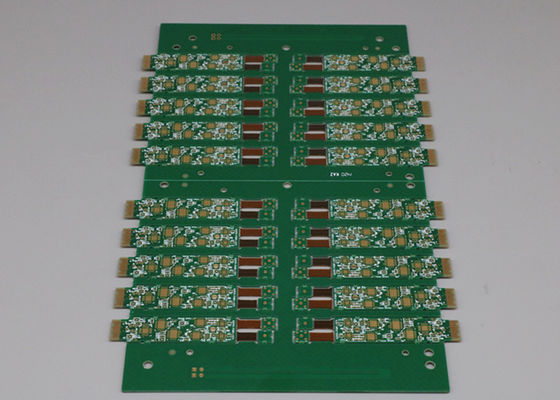

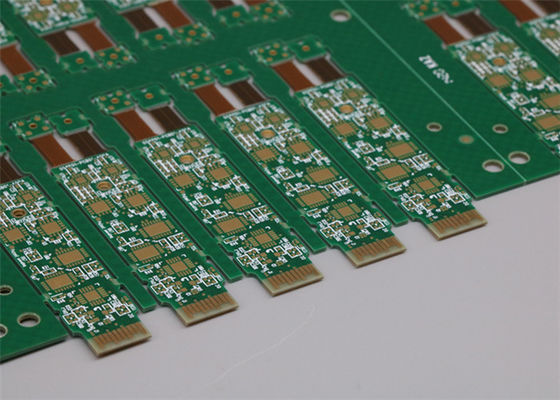

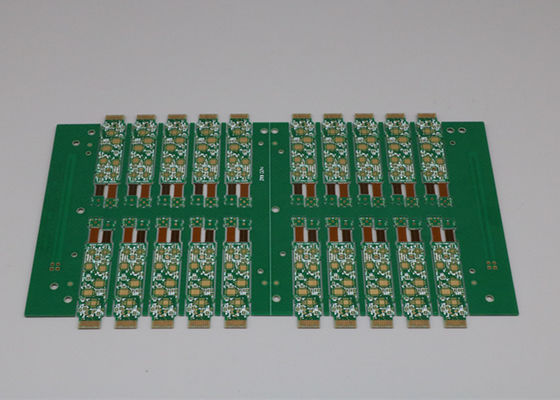

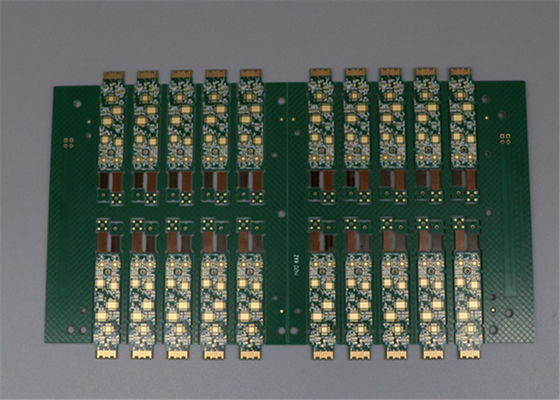

2Φωτογραφίες.

Γενικές ερωτήσεις

Ε: Ποια αρχεία χρησιμοποιείτε στην κατασκευή PCB;
Α: Gerber ή Eagle, κατάλογος BOM, PNP και θέση των εξαρτημάτων

Ε: Μπορείτε να προσφέρετε δείγμα;
Α: Ναι, μπορούμε να προσαρμόσουμε το δείγμα για να δοκιμάσετε πριν από την μαζική παραγωγή

Ε: Πότε θα λάβω την προσφορά μετά την αποστολή Gerber, BOM και διαδικασία δοκιμής;
Α: Μέσα σε 6 ώρες για την προσφορά PCB και περίπου 24-48 ώρες για την προσφορά PCBA.

Ε: Πώς μπορώ να γνωρίζω τη διαδικασία παραγωγής των PCB μου;

Α: 5-7 ημέρες για την παραγωγή PCB και την αγορά εξαρτημάτων, και 14 ημέρες για την συναρμολόγηση και δοκιμή PCB.

Ε: Πώς μπορώ να βεβαιωθώ για την ποιότητα των PCB μου;
Α: Βεβαιωνόμαστε ότι κάθε κομμάτι προϊόντων PCB λειτουργεί καλά πριν από την αποστολή. Θα τα δοκιμάσουμε όλα σύμφωνα με τη διαδικασία δοκιμής σας.
