1 ουγκιές Χαλκού Μονάδα Λευκό Soldmask HASL Επιφάνεια PCB Τυποποιημένο κύκλωμα Πίνακα PCB συναρμολόγηση Υπηρεσία Ηλεκτρονικό Τυποποιημένο Κύκλωμα Πίνακα

1 ουγκιά Χαλκού Μονάδα Συγκρότησης PCB

Πώς να κάνετε παραγγελία:

• Ερευνήματα με γκερμπερ
• προσφορά σύμφωνα με το αρχείο Gerber
• Οι πελάτες συμφώνησαν με την τιμή
• Οι πελάτες στέλνουν το PO
• ΠΕ που παρέχονται για πληροφορίες πληρωμής
• Συμφωνία πληρωμής
• Μηχανική διαδικασία, EQ-Engineering Ερώτηση επιβεβαιωμένη (εάν υπάρχει EQ) πριν από την παραγωγή
• παραγωγή οργανωμένη
• Ετοιμασία ναυτιλίας
• Παρακολούθηση της κατάστασης της αποστολής
• CUΑνατροφοδοτήσεις των πελατών
• Επαναλαμβάνω την σειρά.

Κατασκευαστική ικανότητα - Σκληρά PCB:

    Πίνακες εκτυπωμένων κυκλωμάτων (PCB) είναι τα βασικά στοιχεία του ηλεκτρονικού εξοπλισμού και αποτελούν το φυσικό υπόβαθρο που συνδέει και υποστηρίζει διάφορα ηλεκτρονικά στοιχεία.Παίζει ζωτικό ρόλο στη λειτουργικότητα και την αξιοπιστία των ηλεκτρονικών συστημάτων.

Βασικές πτυχές των ηλεκτρονικών κυκλωτικών πλακών περιλαμβάνουν:

στρώσεις και σύνθεση:

Τα PCB συνήθως αποτελούνται από πολλαπλά στρώματα, με το πιο κοινό να είναι ένα 2- ή 4-στρωτό σχέδιο.

Τα στρώματα αυτά είναι κατασκευασμένα από χαλκό που χρησιμεύει ως αγωγός και ένα μη αγωγό υπόστρωμα, όπως η υαλοπλαστική (FR-4) ή άλλα ειδικά υλικά.

Άλλα στρώματα μπορεί να περιλαμβάνουν τα επίπεδα ισχύος και εδάφους για τη διανομή ισχύος και τη μείωση του θορύβου.

Συνδέσεις και ίχνη:

Το στρώμα χαλκού χαραμίζεται για να σχηματίσουν αγωγικά ίχνη που χρησιμεύουν ως μονοπάτια για τα ηλεκτρικά σήματα και την ενέργεια.

Οι διάδρομοι είναι τρύπες που συνδέουν τα ίχνη μεταξύ διαφορετικών στρωμάτων, επιτρέποντας πολλαπλές διασυνδέσεις.

Τα πρότυπα πλάτους, διαστήματος και δρομολόγησης των ίχνη σχεδιάζονται για να βελτιστοποιήσουν την ακεραιότητα του σήματος, την αντίσταση και τη συνολική ηλεκτρική απόδοση.

Ηλεκτρονικό στοιχείο:

Τα ηλεκτρονικά εξαρτήματα, όπως τα ολοκληρωμένα κυκλώματα, οι αντίστοιχοι, οι πυκνωτές και οι συνδετήρες, τοποθετούνται και συγκολλούνται στο PCB.

Η τοποθέτηση και η διαδρομή αυτών των εξαρτημάτων είναι κρίσιμη για τη διασφάλιση βέλτιστης απόδοσης, ψύξης και συνολικής λειτουργικότητας του συστήματος.

Τεχνολογία κατασκευής PCB:

Οι διαδικασίες κατασκευής PCB περιλαμβάνουν συνήθως βήματα όπως το στρώμα, το τρυπάνι, η επικάλυψη με χαλκό, η χαρακτική και η εφαρμογή μάσκας συγκόλλησης.

Προηγμένες τεχνολογίες όπως το τρυπάνι με λέιζερ, η προηγμένη επιχρίστωση και η πολυεπίπεδη συν-επεξεργασία χρησιμοποιούνται σε εξειδικευμένα σχέδια PCB.

Συγκρότηση και συγκόλληση PCB:

Τα ηλεκτρονικά εξαρτήματα τοποθετούνται και συγκολλούνται στο PCB είτε χειροκίνητα είτε αυτόματα, χρησιμοποιώντας τεχνικές όπως η συγκόλληση μέσω τρύπας ή η συγκόλληση επιφάνειας.

Η συγκόλληση με ανάκαμψη και η συγκόλληση με κύματα είναι κοινές αυτοματοποιημένες διαδικασίες για τη σύνδεση εξαρτημάτων.

Δοκιμές και έλεγχος ποιότητας:

Το PCB υποβάλλεται σε διάφορες διαδικασίες δοκιμών και επιθεώρησης, όπως οπτική επιθεώρηση, ηλεκτρικές δοκιμές και λειτουργικές δοκιμές για να εξασφαλιστεί η αξιοπιστία και η απόδοσή του.

Τα μέτρα ελέγχου της ποιότητας, όπως οι επιθεωρήσεις κατά τη διαδικασία και οι πρακτικές σχεδιασμού για την κατασκευή (DFM), συμβάλλουν στη διατήρηση υψηλών προτύπων στην παραγωγή PCB.

Τα ηλεκτρονικά PCB χρησιμοποιούνται σε μια ευρεία ποικιλία εφαρμογών, συμπεριλαμβανομένων των καταναλωτικών ηλεκτρονικών προϊόντων, βιομηχανικού εξοπλισμού, αυτοκινητοβιομηχανικών συστημάτων, ιατρικών συσκευών, αεροδιαστημικού εξοπλισμού και τηλεπικοινωνιών,και περισσότερα.Οι συνεχιζόμενες εξελίξεις στην τεχνολογία PCB, όπως η ανάπτυξη PCB υψηλής πυκνότητας διασύνδεσης (HDI) και ευέλικτων PCB, επέτρεψαν τη δημιουργία μικρότερων, ισχυρότερων, πιο ευέλικτων και ευέλικτων PCB.και πιο ενεργειακά αποδοτικές ηλεκτρονικές συσκευές.

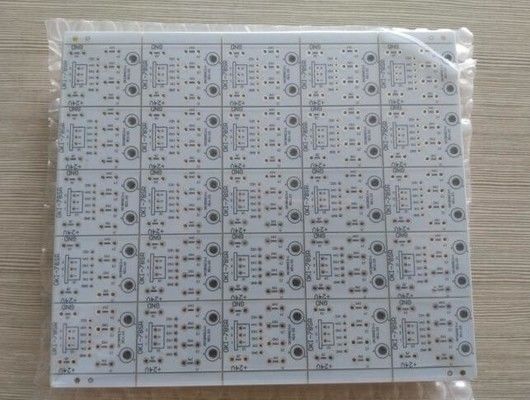

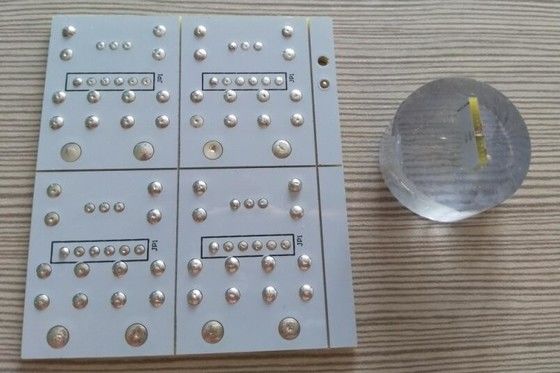

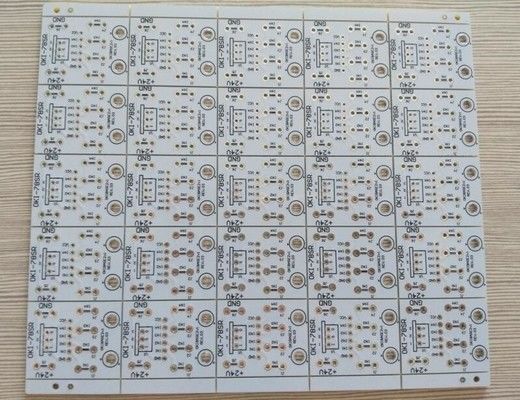

Περισσότερες φωτογραφίες για αυτό το διπλό πλάτος PCB με 1.6mm 1oz πάχος χαλκού HASL επεξεργασία επιφάνειας λευκό soldmask

Εφαρμογές προϊόντος

Έκθεση προϊόντων - Σκληρά PCB

Έκθεση προϊόντων - FPC

Έκθεση προϊόντων - Συσκευές PCB
