| Ονομασία μάρκας: | KAZ Circuit |
| Αριθμός μοντέλου: | PCB-B-165942 |
| Τροποποιημένο: | 1 pc |
| τιμή: | USD/pc |
| Όροι πληρωμής: | Μ / Τ, Western Union, Paypal |
| Ικανότητα εφοδιασμού: | 20.000 τετραγωνικά μέτρα/μήνας |
1.6mm πάχος HASL LF επιφάνεια μπλε Soldmask ηλεκτρονική κυκλική επιφάνεια
Λεπτομερείς προδιαγραφές για αυτό 1.0mm πάχος της πλακέτας 1oz πράσινο somdask έξυπνο σπίτι εκτυπωμένο πλακέτο κυκλώματος PCB:
| Σκηνές | 2 |
| Υλικό | FR-4 |
| Μοντέλο | 1.6mm |
| Δάχος χαλκού | 1/ 1 ουγκιά |
| Επεξεργασία επιφάνειας | HASL LF |
| Πουλήθηκαν μάσκες και μεταξοπλέκτες | Μπλε & Λευκό |
| Πρότυπο ποιότητας | Κλάση IPC 2, 100% δοκιμή με ηλεκτρονικό σύστημα |
| Πιστοποιητικά | TS16949, ISO9001, UL, RoHS |
Τι μπορεί να κάνει το KAZ για εσάς και την εταιρεία σας
Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:
Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
Κατάλογος BOM (Καλύτερα με Excel fomart)
Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)
Πληροφορίες εταιρείας:
Το KAZ Circuit είναι ένας επαγγελματίας κατασκευαστής PCB από την Κίνα από το 2007, παρέχει επίσης υπηρεσίες συναρμολόγησης PCB για τους πελάτες μας. Τώρα με περίπου 300 υπαλλήλους. Πιστοποιημένο με ISO9001, TS16949, UL, RoHS.Είμαστε βέβαιοι ότι θα σας παρέχουμε ποιοτικά προϊόντα με εργοστασιακή τιμή μέσα στον ταχύτερο χρόνο παράδοσης!
Ικανότητα κατασκευαστή:
| Δυναμικότητα | Διπλή πλευρά: 12000 τ.μ. / μήνα Πολυεπίπεδα: 8000 τ.μ. / μήνα |
| Ελάχιστο πλάτος/διαφορά γραμμής | 4/4 mil (1mil=0,0254mm) |
| Μοντέλο | 00,3 έως 4,0 mm |
| Σκηνές | 1 ~ 20 στρώματα |
| Υλικό | FR-4, Αλουμίνιο, PI |
| Δάχος χαλκού | 0.5 ~ 4oz |
| Υλικό Tg | Tg140~Tg170 |
| Μέγιστο μέγεθος PCB | 600*1200 mm |
| Μέγεθος τρύπας | 0.2 mm (+/- 0,025) |
| Επεξεργασία επιφάνειας | HASL, ENIG, OSP |
Πίνακες εκτυπωμένων κυκλωμάτων (PCB)είναι τα βασικά στοιχεία του ηλεκτρονικού εξοπλισμού και αποτελούν το φυσικό υπόβαθρο που συνδέει και υποστηρίζει διάφορα ηλεκτρονικά στοιχεία.Παίζει ζωτικό ρόλο στη λειτουργικότητα και την αξιοπιστία των ηλεκτρονικών συστημάτων.
Βασικές πτυχές της ηλεκτρονικήςΤυποποιημένα κυκλώματαπεριλαμβάνουν:
στρώσεις και σύνθεση:
Τα PCB συνήθως αποτελούνται από πολλαπλά στρώματα, με το πιο κοινό να είναι ένα 2- ή 4-στρωτό σχέδιο.
Τα στρώματα αυτά είναι κατασκευασμένα από χαλκό που χρησιμεύει ως αγωγός και ένα μη αγωγό υπόστρωμα, όπως η υαλοπλαστική (FR-4) ή άλλα ειδικά υλικά.
Άλλα στρώματα μπορεί να περιλαμβάνουν τα επίπεδα ισχύος και εδάφους για τη διανομή ισχύος και τη μείωση του θορύβου.
Συνδέσεις και ίχνη:
Το στρώμα χαλκού χαραμίζεται για να σχηματίσουν αγωγικά ίχνη που χρησιμεύουν ως μονοπάτια για τα ηλεκτρικά σήματα και την ενέργεια.
Οι διάδρομοι είναι τρύπες που συνδέουν τα ίχνη μεταξύ διαφορετικών στρωμάτων, επιτρέποντας πολλαπλές διασυνδέσεις.
Τα πρότυπα πλάτους, διαστήματος και δρομολόγησης των ίχνη σχεδιάζονται για να βελτιστοποιήσουν την ακεραιότητα του σήματος, την αντίσταση και τη συνολική ηλεκτρική απόδοση.
Ηλεκτρονικό στοιχείο:
Τα ηλεκτρονικά εξαρτήματα, όπως τα ολοκληρωμένα κυκλώματα, οι αντίστοιχοι, οι πυκνωτές και οι συνδετήρες, τοποθετούνται και συγκολλούνται στο PCB.
Η τοποθέτηση και η διαδρομή αυτών των εξαρτημάτων είναι κρίσιμη για τη διασφάλιση βέλτιστης απόδοσης, ψύξης και συνολικής λειτουργικότητας του συστήματος.
Τεχνολογία κατασκευής PCB:
Οι διαδικασίες κατασκευής PCB περιλαμβάνουν συνήθως βήματα όπως το στρώμα, το τρυπάνι, η επικάλυψη με χαλκό, η χαρακτική και η εφαρμογή μάσκας συγκόλλησης.
Προηγμένες τεχνολογίες όπως το τρυπάνι με λέιζερ, η προηγμένη επιχρίστωση και η πολυεπίπεδη συν-επεξεργασία χρησιμοποιούνται σε εξειδικευμένα σχέδια PCB.
Συγκρότηση και συγκόλληση PCB:
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται και συγκολλούνται στο PCB είτε χειροκίνητα είτε αυτόματα, χρησιμοποιώντας τεχνικές όπως η συγκόλληση μέσω τρύπας ή η συγκόλληση επιφάνειας.
Η συγκόλληση με ανάκαμψη και η συγκόλληση με κύματα είναι κοινές αυτοματοποιημένες διαδικασίες για τη σύνδεση εξαρτημάτων.
Δοκιμές και έλεγχος ποιότητας:
Το PCB υποβάλλεται σε διάφορες διαδικασίες δοκιμών και επιθεώρησης, όπως οπτική επιθεώρηση, ηλεκτρικές δοκιμές και λειτουργικές δοκιμές για να εξασφαλιστεί η αξιοπιστία και η απόδοσή του.
Τα μέτρα ελέγχου της ποιότητας, όπως οι επιθεωρήσεις κατά τη διαδικασία και οι πρακτικές σχεδιασμού για την κατασκευή (DFM), συμβάλλουν στη διατήρηση υψηλών προτύπων στην παραγωγή PCB.
Τα ηλεκτρονικά PCB χρησιμοποιούνται σε μια ευρεία ποικιλία εφαρμογών, συμπεριλαμβανομένων των καταναλωτικών ηλεκτρονικών προϊόντων, βιομηχανικού εξοπλισμού, αυτοκινητοβιομηχανικών συστημάτων, ιατρικών συσκευών, αεροδιαστημικού εξοπλισμού και τηλεπικοινωνιών,και περισσότερα.Οι συνεχιζόμενες εξελίξεις στην τεχνολογία PCB, όπως η ανάπτυξη PCB υψηλής πυκνότητας διασύνδεσης (HDI) και ευέλικτων PCB, επέτρεψαν τη δημιουργία μικρότερων, ισχυρότερων, πιο ευέλικτων και ευέλικτων PCB.και πιο ενεργειακά αποδοτικές ηλεκτρονικές συσκευές.

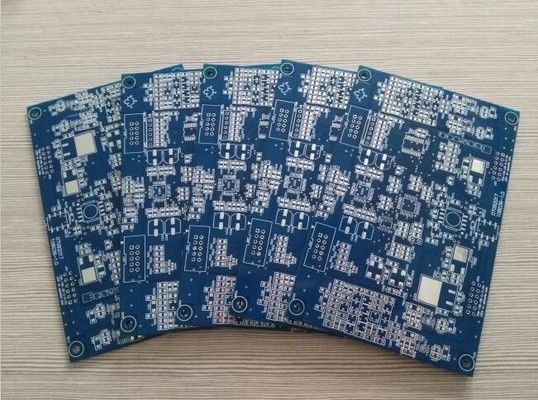

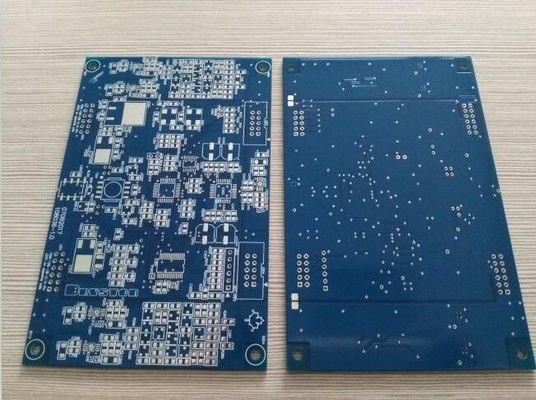

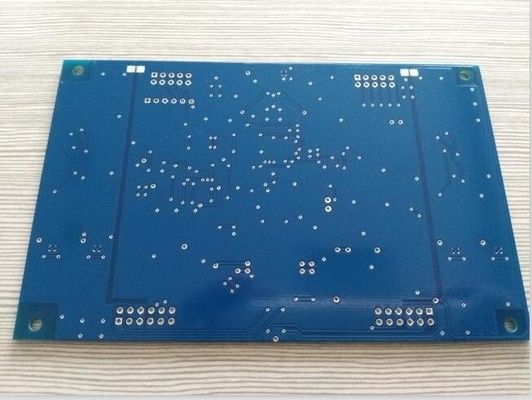

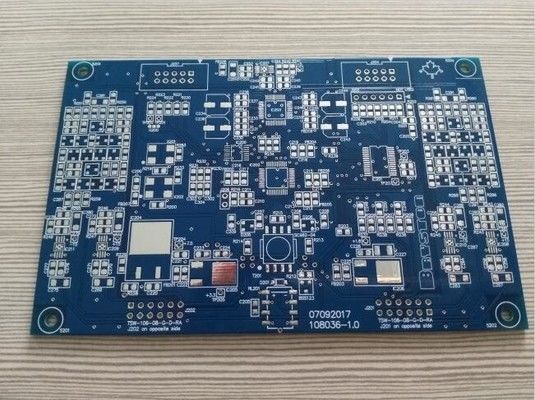

Εδώ είναι περισσότερες φωτογραφίες για αυτό το μπλε πουλήθηκε μάσκα λευκή silkscreen FR4 διπλής όψης PCB ηλεκτρονική κυκλική κυκλική επιφάνεια
