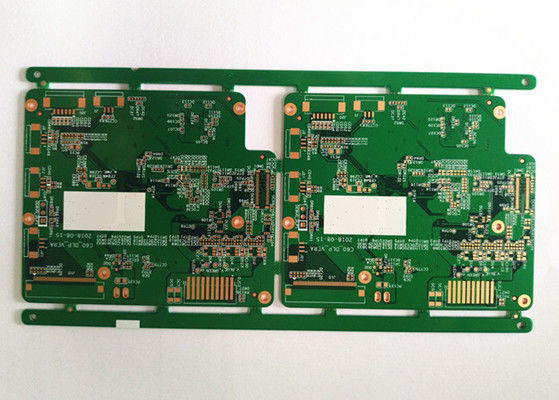

HDI 1OZ ENIG2U'' 0.1mm Τρύπες τρυπών 6στρωμάτων ROHS Πίνακες εκτυπωμένων κυκλωμάτων HDI Πίνακες εκτυπωμένων κυκλωμάτων

HDI 1OZ ENIG2U'' 0.1mm Τρύπες τρυπών 6στρωμάτων ROHS Πίνακες εκτυπωμένων κυκλωμάτων HDI Πίνακες εκτυπωμένων κυκλωμάτων

Λεπτομερείς προδιαγραφές

Χαρακτηριστικά των HDI PCB

1. Εξυπηρέτηση OEM: Κατασκευασμένο στο Shenzhen της Κίνας
2. Κατασκευάζεται από την Gerber File και την Bom LIst προσφέρονται από τους πελάτες
3. Η τεχνολογική υποστήριξη SMT, DIP
4. Υλικό FR4 πληροί το πρότυπο 94v0
5. Συμμόρφωση με τα πρότυπα UL, CE, ROHS
6. Τυπικός χρόνος παράδοσης: 4-5 ημέρες για 2L; 5-7 για 4L. Η ταχεία εξυπηρέτηση είναι διαθέσιμη

Τι μπορεί να κάνει για σας το KAZ Circuit:

• Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
• Προμήθεια εξαρτημάτων
• Συγκρότημα PCB/SMT/DIP

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

• Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
• Κατάλογος BOM (Καλύτερα με Excel fomart)
• Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)

Πληροφορίες εταιρείας:

Το KAZ Circuit είναι ένας επαγγελματίας κατασκευαστής PCB από την Κίνα από το 2007, παρέχει επίσης υπηρεσίες συναρμολόγησης PCB για τους πελάτες μας. Τώρα με περίπου 300 υπαλλήλους. Πιστοποιημένο με ISO9001, TS16949, UL, RoHS.Είμαστε βέβαιοι ότι θα σας παρέχουμε ποιοτικά προϊόντα με εργοστασιακή τιμή μέσα στον ταχύτερο χρόνο παράδοσης!

Ικανότητα κατασκευαστή:

    Πίνακες εκτυπωμένων κυκλωμάτων HDI,Τα μικροπυρηνικά πλαίσια (PCB), γνωστά επίσης ως μικροπυρηνικά πλαίσια (microvia) ή μvia (μvia), είναι μια προηγμένη τεχνολογία PCB που επιτρέπει διασυνδέσεις υψηλής πυκνότητας και μικροποιημένα ηλεκτρονικά εξαρτήματα.

Τα βασικά χαρακτηριστικά και λειτουργίες των HDI κυκλωμάτων κυκλωμάτων περιλαμβάνουν:

Μινιατουρισμός και αυξημένη πυκνότητα:

HDI PCBΤο σύστημα αυτό θα πρέπει να έχει μικρότερες, πιο στενά διασταυρωμένες οδούς και οδούς, επιτρέποντας μεγαλύτερη πυκνότητα διασύνδεσης.

Αυτό καθιστά δυνατή την κατασκευή πιο συμπαγών, εξοικονόμησης χώρου ηλεκτρονικών συσκευών και εξαρτημάτων.

Μικροβία και στοιβαγμένα βία:

Τα HDI PCB χρησιμοποιούν μικροβύσματα, τα οποία είναι μικρότερες τρύπες που τρυπώνται με λέιζερ και χρησιμοποιούνται για τη σύνδεση διαφορετικών στρωμάτων του PCB.

Οι στοιβαγμένοι διάδρομοι, όπου πολλοί διάδρομοι στοιβαχτούν κατακόρυφα, μπορούν να αυξήσουν περαιτέρω την πυκνότητα διασύνδεσης.

Πολυεπίπεδης δομή:

HDI PCBμπορεί να έχει υψηλότερο αριθμό στρωμάτων από τα παραδοσιακά PCB, συνήθως 4 έως 10 ή περισσότερο.

Ο αυξημένος αριθμός των στρωμάτων επιτρέπει πιο περίπλοκες διαδρομές και περισσότερες συνδέσεις μεταξύ των στοιχείων.

Προηγμένα υλικά και διαδικασίες:

HDI PCBσυχνά χρησιμοποιούν ειδικά υλικά όπως λεπτό χαλκό φύλλο, υψηλής απόδοσης στρώματα και προηγμένες τεχνικές επικάλυψης.

Αυτά τα υλικά και οι διαδικασίες επιτρέπουν τη δημιουργία μικρότερων, πιο αξιόπιστων και υψηλότερης απόδοσης διασυνδέσεων.

Βελτιωμένες ηλεκτρικές ιδιότητες:

Τα μειωμένα πλάτη ίχνη, τα μικρότερα μονοπάτια σήματος και οι αυστηρότερες ανοχέςHDI PCBΒοηθά στη βελτίωση της ηλεκτρικής απόδοσης, συμπεριλαμβανομένης της βελτιωμένης ακεραιότητας του σήματος, της μειωμένης διασταύρωσης και της ταχύτερης μετάδοσης δεδομένων.

Αξιοπιστία και κατασκευαστικότητα:

HDI PCBέχουν σχεδιαστεί για υψηλή αξιοπιστία, με χαρακτηριστικά όπως βελτιωμένη θερμική διαχείριση και ενισχυμένη μηχανική σταθερότητα.

Επεξεργαστικές διαδικασίες γιαHDI PCBΟι νέες τεχνολογίες, όπως η γεωτρήσεων με λέιζερ και οι προηγμένες τεχνικές επικάλυψης, απαιτούν εξειδικευμένο εξοπλισμό και εμπειρογνωμοσύνη.

Οι εφαρμογές HDI κυκλωμάτων κυκλωμάτων περιλαμβάνουν:

Ηλεκτρονικά τηλέφωνα, Ταμπλέτες και Άλλες Κινητές Συσκευές

Φορητά ηλεκτρονικά και συσκευές IoT (Internet of Things)

Ηλεκτρονικά προϊόντα αυτοκινήτων και προηγμένα συστήματα υποβοήθησης του οδηγού (ADAS)

Εξοπλισμός υπολογιστών υψηλής ταχύτητας και τηλεπικοινωνιών

Στρατιωτικός και αεροδιαστημικός ηλεκτρονικός εξοπλισμός

Ιατρικές συσκευές και όργανα

Η συνεχιζόμενη ζήτηση για μικροποίηση, βελτιωμένη λειτουργικότητα και υψηλότερη απόδοση σε μια ποικιλία ηλεκτρονικών προϊόντων και συστημάτων έχει οδηγήσει στην υιοθέτησηHDI PCBτεχνολογία.

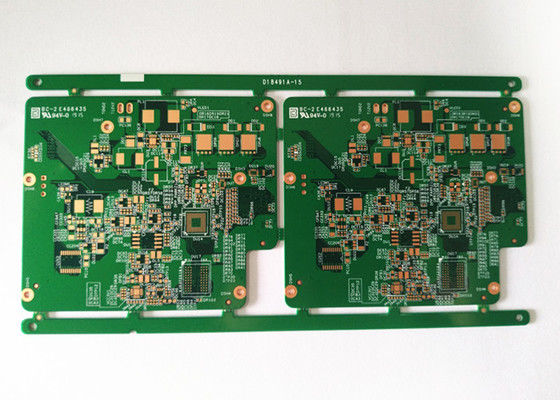

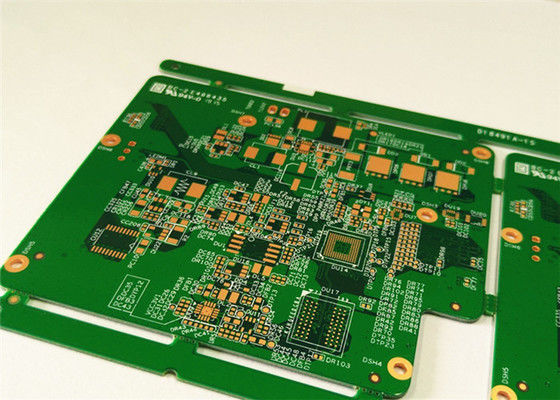

Άλλες φωτογραφίες
