| Ονομασία μάρκας: | Null |
| Αριθμός μοντέλου: | KAZD |
| Τροποποιημένο: | 1PC |
| τιμή: | 0.1-5 usd/pc |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Ικανότητα εφοδιασμού: | 20000㎡ το μήνα |
6 στρώμα FR4 HDI PCB πρωτότυπο συναρμολόγηση κατασκευαστήςΣυγκρότημα PCB Shenzhen
1Λεπτομερείς προδιαγραφές
| Υλικό | FR4 |
| Δάχος χαλκού | Επικαιροποίηση |
| Σχήμα | 6 |
| Επεξεργασία επιφάνειας | Χρυσός βύθισης 2u' |
| Σωλωτή μάσκα | Πράσινο |
| Σιδερένιο | Λευκό |
| Μιν τρύπα τρυπάνι | 8 εκατομμύρια |
| Μιν Λέιζερ τρύπα | 4 εκατ. |

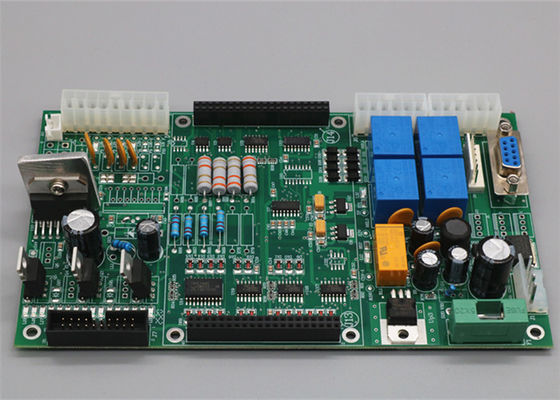

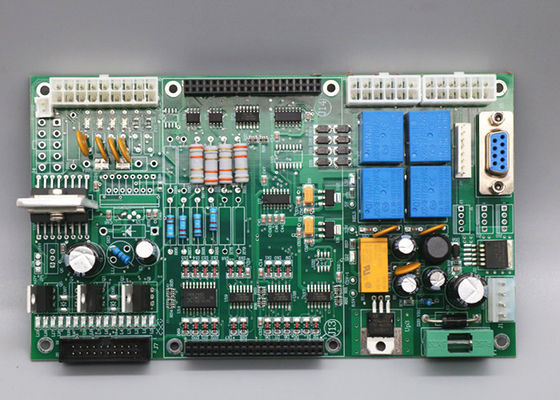

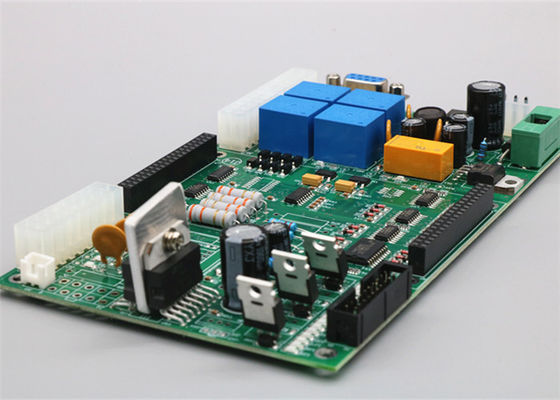

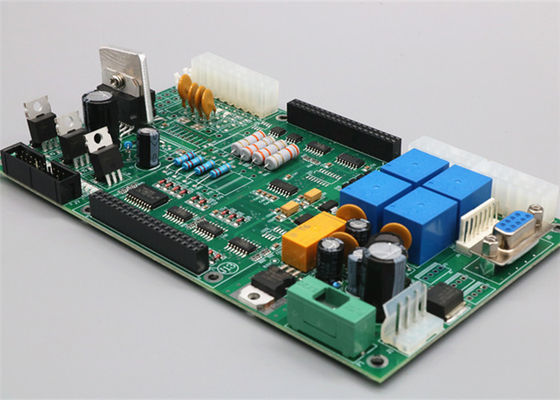

2Φωτογραφίες.
3. Ενημερωτικά ερωτήματα
Ε: Ποια αρχεία χρησιμοποιείτε στην κατασκευή PCB;
Α: Gerber ή Eagle, κατάλογος BOM, PNP και θέση των εξαρτημάτων
Ε: Μπορείτε να προσφέρετε δείγμα;
Α: Ναι, μπορούμε να προσαρμόσουμε το δείγμα για να δοκιμάσετε πριν από την μαζική παραγωγή
Ε: Πότε θα λάβω την προσφορά μετά την αποστολή Gerber, BOM και διαδικασία δοκιμής;
Α: Μέσα σε 6 ώρες για την προσφορά PCB και περίπου 24-48 ώρες για την προσφορά PCBA.
Ε: Πώς μπορώ να γνωρίζω τη διαδικασία παραγωγής των PCB μου;
Α: 5-7 ημέρες για την παραγωγή PCB και την αγορά εξαρτημάτων, και 14 ημέρες για την συναρμολόγηση και δοκιμή PCB.
Ε: Πώς μπορώ να βεβαιωθώ για την ποιότητα των PCB μου;
Α: Βεβαιωνόμαστε ότι κάθε κομμάτι προϊόντων PCB λειτουργεί καλά πριν από την αποστολή. Θα τα δοκιμάσουμε όλα σύμφωνα με τη διαδικασία δοκιμής σας.
Η συναρμολόγηση PCB, επίσης γνωστή ως συναρμολόγηση κυκλώματος εκτυπωμένου, είναι η διαδικασία πλήρωσης και συγκόλλησης ηλεκτρονικών εξαρτημάτων σε PCB (κυκλώματα εκτυπωμένου κυκλώματος).Περιλαμβάνει αρκετά βήματα για να μετατραπεί ένα γυμνό PCB σε μια λειτουργική ηλεκτρονική συσκευήΕδώ είναι μια γενική επισκόπηση της διαδικασίας συναρμολόγησης PCB:
Προμήθεια εξαρτημάτων: Το πρώτο βήμα είναι η προμήθεια και προμήθεια των ηλεκτρονικών εξαρτημάτων που απαιτούνται για την συναρμολόγηση PCB.ΣυνδετήρεςΤα εξαρτήματα μπορούν να προμηθεύονται από διάφορους προμηθευτές ή διανομείς.
Κατασκευή PCB: Πριν από την συναρμολόγηση, το ίδιο το PCB πρέπει να κατασκευαστεί.και σήμανση με μεταξένιο οθόνη.
Τοποθέτηση των εξαρτημάτων: Σε αυτό το στάδιο, τα ηλεκτρονικά εξαρτήματα τοποθετούνται στο PCB.Οι δύο κύριες μέθοδοι τοποθέτησης των εξαρτημάτων είναι η τεχνολογία επιφανειακής τοποθέτησης (SMT) και η τεχνολογία διάτρησης (THT)Τα συστατικά SMT τοποθετούνται στην επιφάνεια του PCB και συγκολλούνται χρησιμοποιώντας τεχνικές συγκόλλησης και συγκόλλησης reflow.Τα εξαρτήματα THT έχουν καλώδια που περνούν από τρύπες στο PCB και συγκολλούνται στην αντίθετη πλευρά.
Συναρμολόγηση: Μόλις τα εξαρτήματα τοποθετηθούν στο PCB, εκτελείται η διαδικασία συγκόλλησης για τη δημιουργία ηλεκτρικών και μηχανικών συνδέσεων.Η συγκόλληση μπορεί να γίνει με διάφορες μεθόδους, όπως η συγκόλληση με επανεξέταση (για τα εξαρτήματα SMT), συγκόλληση κυμάτων (για τα εξαρτήματα THT) ή χειροκίνητη συγκόλληση (για συγκεκριμένα εξαρτήματα ή αναδιαμόρφωση).
Επιθεώρηση και δοκιμή: Μετά τη συγκόλληση, το συναρμολογημένο PCB υποβάλλεται σε επιθεώρηση και δοκιμή για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα της ηλεκτρονικής συσκευής.Έλεγχος με ακτίνες Χ, λειτουργικές δοκιμές και άλλες μεθόδους μπορούν να χρησιμοποιηθούν για τον εντοπισμό τυχόν ελαττωμάτων ή σφαλμάτων.
Τελική συναρμολόγηση: Μόλις επαληθευθεί ότι η συναρμολόγηση PCB λειτουργεί σωστά, μπορεί να ενσωματωθεί περαιτέρω στην συναρμολόγηση του τελικού προϊόντος.εγκατάσταση περιβλήματος, και σύνδεση με άλλα υποσυστήματα ή κατασκευαστικά στοιχεία.
Αξίζει να σημειωθεί ότι η διαδικασία συναρμολόγησης PCB μπορεί να ποικίλει ανάλογα με τις ειδικές απαιτήσεις, τα πρότυπα της βιομηχανίας και τις παραγωγικές δυνατότητες του κατασκευαστή συμβολαίου ή του οίκου συναρμολόγησης.
