8 στρώμα HDI pcb εργοστάσιο pcb συναρμολόγηση shenzhen κατασκευαστές κυκλώματος εκτύπωσης

8 στρώμα HDI pcb εργοστάσιο pcb συναρμολόγηση shenzhen κατασκευαστές κυκλώματος εκτύπωσης

1Λεπτομερείς προδιαγραφές

Εισαγωγή:

Συγκρότημα κυκλωμάτων Το σύστημα αυτό χρησιμοποιείται για την σύνδεση του SMT (Surface Mounted Technolofy) και του DIP στην πλακέτα τυποποιημένων κυκλωμάτων, που ονομάζεται επίσης PCBA.

Παραγωγή:

Τόσο η SMT όσο και η DIP αποτελούν μέσα ενσωμάτωσης συστατικών στις πλακέτες PCB.Η SMT δεν χρειάζεται να τρυπήσει τρύπες στο PCB, ενώ είναι απαραίτητο για το DIP να συνδέσει την καρφίτσα του συστατικού στην τρύπα που τρυπώνεται.

ΣΜΤ:

Η διαδικασία παραγωγής είναι ως εξής: τοποθέτηση της πλακέτας PCB, εκτύπωση πάστα συγκόλλησης, πάστα και συσκευασία,Επιστροφή στο φούρνο συγκόλλησης, επιτέλους επιθεώρηση.


Συγκρότημα κυκλωμάτων (PCB), επίσης γνωστό ως συγκρότημα κυκλωμάτων ή κατασκευή PCB,είναι η διαδικασία συμπλήρωσης και συγκόλλησης ηλεκτρονικών εξαρτημάτων σε ένα PCB για τη δημιουργία μιας λειτουργικής ηλεκτρονικής συσκευήςΗ διαδικασία συναρμολόγησης PCB περιλαμβάνει συνήθως τα ακόλουθα βήματα:
Προμήθεια εξαρτημάτων: Το πρώτο βήμα είναι η προμήθεια και προμήθεια των ηλεκτρονικών εξαρτημάτων που απαιτούνται για την συναρμολόγηση PCB.ΣυνδετήρεςΤα εξαρτήματα μπορούν να προμηθεύονται από διάφορους προμηθευτές ή διανομείς.
Κατασκευή PCB: Πριν από την συναρμολόγηση, το ίδιο το PCB πρέπει να κατασκευαστεί. Αυτό περιλαμβάνει το σχεδιασμό της διάταξης PCB, τη δημιουργία των αρχείων σχεδιασμού PCB, την κατασκευή του γυμνού PCB,και εφαρμόζοντας τα απαραίτητα ίχνη χαλκούΗ κατασκευή PCB μπορεί να γίνει χρησιμοποιώντας διαφορετικές τεχνικές όπως η χαρακτική, το άλεμα ή η εκτύπωση.
Τοποθέτηση των εξαρτημάτων: Σε αυτό το στάδιο, τα ηλεκτρονικά εξαρτήματα τοποθετούνται στο PCB.Οι δύο κύριες μέθοδοι τοποθέτησης των εξαρτημάτων είναι η τεχνολογία επιφανειακής τοποθέτησης (SMT) και η τεχνολογία διάτρησης (THT)Τα συστατικά SMT τοποθετούνται στην επιφάνεια του PCB και συγκολλούνται χρησιμοποιώντας τεχνικές συγκόλλησης και συγκόλλησης reflow.Τα εξαρτήματα THT έχουν καλώδια που περνούν από τρύπες στο PCB και συγκολλούνται στην αντίθετη πλευρά.
Συναρμολόγηση: Μόλις τα εξαρτήματα τοποθετηθούν στο PCB, εκτελείται η διαδικασία συγκόλλησης για τη δημιουργία ηλεκτρικών και μηχανικών συνδέσεων.Η συγκόλληση μπορεί να γίνει με διάφορες μεθόδους, όπως η συγκόλληση με επανεξέταση (για τα εξαρτήματα SMT), συγκόλληση κυμάτων (για τα εξαρτήματα THT) ή χειροκίνητη συγκόλληση (για συγκεκριμένα εξαρτήματα ή αναδιαμόρφωση).
Επιθεώρηση και δοκιμή: Μετά τη συγκόλληση, το συναρμολογημένο PCB υποβάλλεται σε επιθεώρηση και δοκιμή για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα της ηλεκτρονικής συσκευής.Έλεγχος με ακτίνες Χ, λειτουργικές δοκιμές και άλλες μεθόδους μπορούν να χρησιμοποιηθούν για τον εντοπισμό τυχόν ελαττωμάτων ή σφαλμάτων.
Τελική συναρμολόγηση: Μόλις επαληθευθεί ότι η συναρμολόγηση PCB λειτουργεί σωστά, μπορεί να ενσωματωθεί περαιτέρω στην συναρμολόγηση του τελικού προϊόντος.εγκατάσταση περιβλήματος, και σύνδεση με άλλα υποσυστήματα ή κατασκευαστικά στοιχεία.
Η διαδικασία συναρμολόγησης PCB μπορεί να ποικίλει ανάλογα με τις ειδικές απαιτήσεις, τα πρότυπα του κλάδου και τις παραγωγικές δυνατότητες του κατασκευαστή ή του οίκου συναρμολόγησης.προηγμένες τεχνικές όπως η επιλεκτική συγκόλληση, εφαρμογή συμμορφού επικάλυψης και διαδικασίες δοκιμών μπορούν να χρησιμοποιηθούν με βάση την πολυπλοκότητα και τη λειτουργικότητα της ηλεκτρονικής συσκευής που συναρμολογείται.

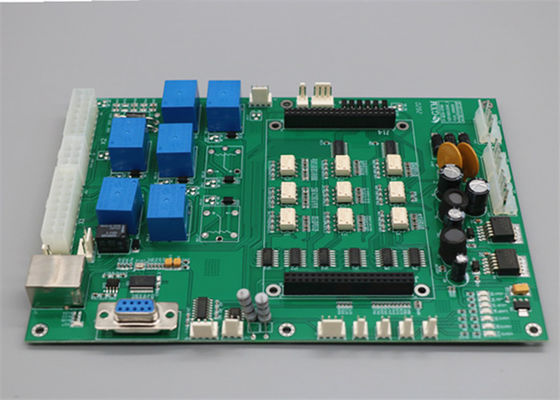

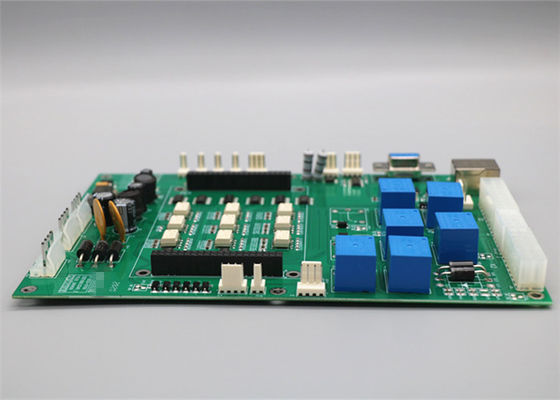

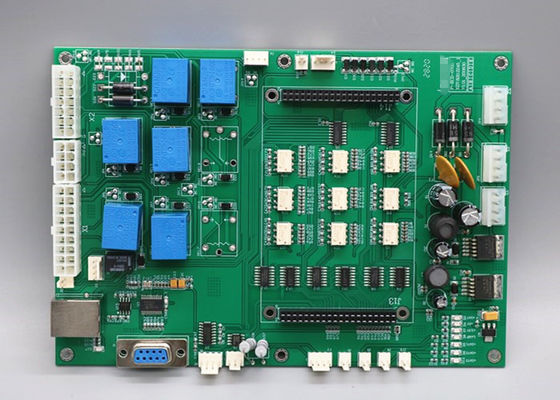

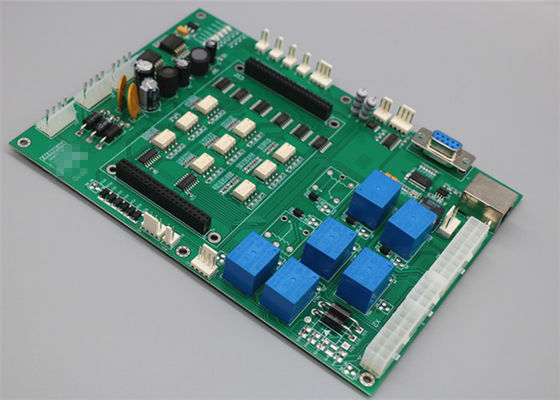

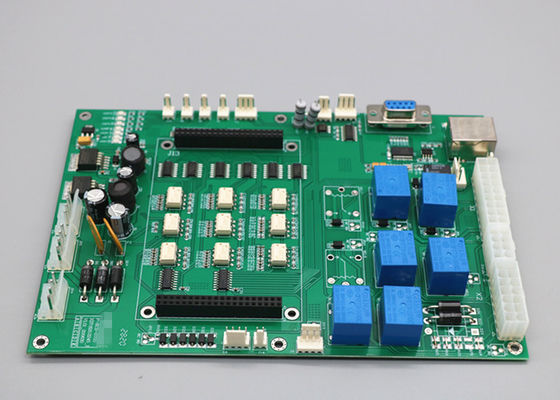

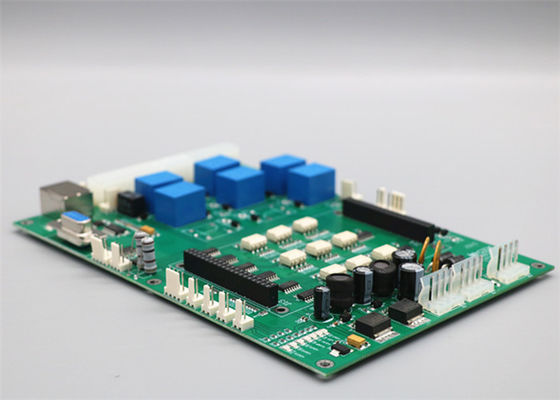

2Φωτογραφίες.

Γενικές ερωτήσεις

Ε: Ποια αρχεία χρησιμοποιείτε στην κατασκευή PCB;
Α: Gerber ή Eagle, κατάλογος BOM, PNP και θέση των εξαρτημάτων

Ε: Μπορείτε να προσφέρετε δείγμα;
Α: Ναι, μπορούμε να προσαρμόσουμε το δείγμα για να δοκιμάσετε πριν από την μαζική παραγωγή

Ε: Πότε θα λάβω την προσφορά μετά την αποστολή Gerber, BOM και διαδικασία δοκιμής;
Α: Μέσα σε 6 ώρες για την προσφορά PCB και περίπου 24-48 ώρες για την προσφορά PCBA.

Ε: Πώς μπορώ να γνωρίζω τη διαδικασία παραγωγής των PCB μου;

Α: 5-7 ημέρες για την παραγωγή PCB και την αγορά εξαρτημάτων, και 14 ημέρες για την συναρμολόγηση και δοκιμή PCB.

Ε: Πώς μπορώ να βεβαιωθώ για την ποιότητα των PCB μου;
Α: Βεβαιωνόμαστε ότι κάθε κομμάτι προϊόντων PCB λειτουργεί καλά πριν από την αποστολή. Θα τα δοκιμάσουμε όλα σύμφωνα με τη διαδικασία δοκιμής σας.
