συνέλευση 7.0mm PCB 30L FR4 SMT αμόλυβδα HASL 94v0 πρότυπα πάχους

συνέλευση 7.0mm PCB 30L FR4 SMT αμόλυβδα HASL 94v0 πρότυπα πάχους

Ονομασία μάρκας: KAZ
Αριθμός μοντέλου: Kaza-100
Τροποποιημένο: 1 μονάδα
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A
Ικανότητα εφοδιασμού: 2000 τετρ.μέτρο/μήνας
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
UL&ROHS
Αρίθμηση στρώματος:
2 “30 στρώματα
Ανώτατο μέγεθος πινάκων:
600 χιλ. Χ 1200 χιλ.
Υλικό βάσεων για το PCB:
FR4, cem-1, TACONIC, αλουμίνιο, υψηλή υλική, υψηλή συχνότητα ROGERS, ΤΕΦΛΌΝ, ΑΡΛΌΝ, αλόγονο-ελεύθερο
Χτύπησε του πάχους Baords τέρματος:
0.217.0mm
Ελάχιστο πλάτος γραμμών:
3mil (0.075mm)
Ελάχιστο διάστημα γραμμών:
3mil (0.075mm)
Ελάχιστη διάμετρος τρυπών:
0,10 χιλ.
Ε-δοκιμή:
Ε-δοκιμή 100% (υψηλή τάση που εξετάζει) Δοκιμή ελέγχων πετάγματος
Συσκευασία λεπτομέρειες:
Vacuum Package
Δυνατότητα προσφοράς:
2000 τετρ.μέτρο/μήνας
Επισημαίνω:

συνέλευση PCB 30L FR4 SMT

,

Συνέλευση 7.0mm PCB SMT πάχος

,

Αμόλυβδος πίνακας πρωτοτύπων PCB HASL

Περιγραφή του προϊόντος

Ultrafast κατασκευαστής επεξεργασίας PCB, που προσφέρει το μιας στάσης PCB που κατασκευάζουν, τη συνέλευση PCB, φτηνής και καλής ποιότητας συνελεύσεων PCB, διάτρητων SMT smt





1. Χαρακτηριστικά γνωρίσματα





1. Μια υπηρεσία cOem στάσεων, κατασκευή PCB που γίνεται σε Shenzhen της Κίνας

2. Κατασκευασμένος από Gerber αρχείο και τον κατάλογο BOM από τον πελάτη

3. FR4 το υλικό, ανταποκρίνεται στα πρότυπα 94V0

4. SMT, τεχνολογία ΕΜΒΎΘΙΣΗΣ suport

5. Αμόλυβδο HASL, προστασία του περιβάλλοντος

6. UL, CE, ROHS υποχωρητικό

7. Στέλνοντας από DHL, το UPS, TNT, το EMS ή την απαίτηση πελατών



2. Τεχνική ικανότητα PCB





SMT Ακρίβεια θέσης: um 20
Τα συστατικά ταξινομούν: 0.4×0.2mm (01005) — 130×79mm, κτύπημα-τσιπ, QFP, BGA, ΣΚΆΟΥΝ
Μέγιστο συστατικό ύψος:: 25mm
Μέγιστο μέγεθος PCB: 680×500mm
Ελάχιστο μέγεθος PCB: κανένα που περιορίζεται
Πάχος PCB: 0,3 6mm
Βάρος PCB: 3KG
Κύμα-ύλη συγκολλήσεως Μέγιστο πλάτος PCB: 450mm
Ελάχιστο πλάτος PCB: κανένα που περιορίζεται
Συστατικό ύψος: Τοπ 120mm/Bot 15mm
Ιδρώτας-ύλη συγκολλήσεως Τύπος μετάλλων: το μέρος, σύνολο, inlay, παραβλέπει
Υλικό μετάλλων: Χαλκός, αργίλιο
Η επιφάνεια τελειώνει: Au επένδυσης, αγκίδα επένδυσης, Sn επένδυσης
Ποσοστό κύστεων αέρα: λιγότερο από than20%
Τύπος-τακτοποίηση Σειρά Τύπου: 0-50KN
Μέγιστο μέγεθος PCB: 800X600mm
Δοκιμή ICT, έλεγχος που πετούν, κάψιμο, δοκιμή λειτουργίας, ανακύκλωση θερμοκρασίας





3.PCB διαδικασία παραγωγής



  1. 1.1 βήμα 1 – το σχέδιο.
  2. 1.2 βήμα 2 – που τυπώνει το σχέδιο.
  3. 1.3 βήμα 3 – που δημιουργεί το υπόστρωμα.
  4. 1.4 βήμα 4 – που τυπώνει τα εσωτερικά στρώματα.
  5. 1.5 βήμα 5 – υπεριώδες φως.
  6. 1.6 βήμα 6 – που αφαιρεί τον ανεπιθύμητο χαλκό.
  7. 1.7 βήμα 7 – επιθεώρηση.
  8. 1.8 βήμα 8 – που τοποθετεί τα στρώματα σε στρώματα.



4.The διαδικασία επεξεργασίας PCB



  • Επιθυμητό απεικόνιση σχεδιάγραμμα στα ντυμένα φύλλα πλαστικού χαλκού
  • Χάραξη ή αφαίρεση του υπερβολικού χαλκού από τα εσωτερικά στρώματα για να αποκαλύψει τα ίχνη και μαξιλάρια
  • Δημιουργώντας stackup στρώματος PCB με την τοποθέτηση σε στρώματα (θέρμανση και συμπίεση) των υλικών πινάκων στις υψηλές θερμοκρασίες
  • Τρυπώντας με τρυπάνι τρύπες για να τοποθετήσει τις τρύπες, μέσω των καρφιτσών τρυπών και των vias
  • Χάραξη ή αφαίρεση του υπερβολικού χαλκού από το στρώμα επιφάνειας για να αποκαλύψει τα ίχνη και μαξιλάρια
  • Τρύπες καρφιτσών επένδυσης και μέσω των τρυπών
  • Προσθήκη του προστατευτικού επιστρώματος στην επιφάνεια ή της κάλυψης ύλης συγκολλήσεως
  • Δείκτες αναφοράς και πολικότητας εκτύπωσης Silkscreen, λογότυπα ή άλλα σημάδια στην επιφάνεια
  • Προαιρετικά, ένα τέρμα μπορεί να προστεθεί στους τομείς χαλκού της επιφάνειας

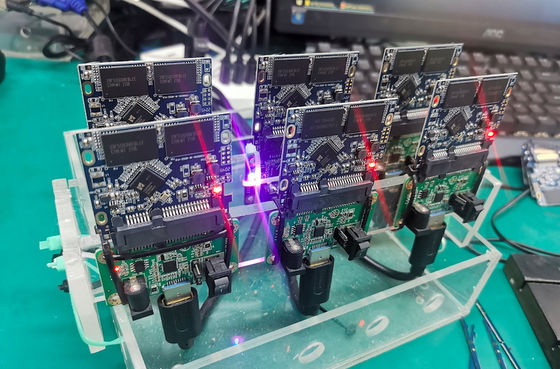

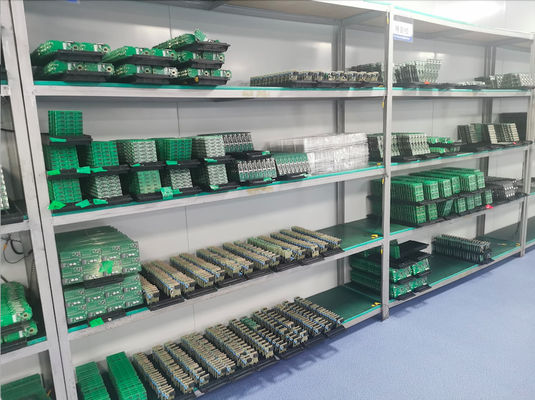

5.PCB εικόνες



συνέλευση 7.0mm PCB 30L FR4 SMT αμόλυβδα HASL 94v0 πρότυπα πάχους 0συνέλευση 7.0mm PCB 30L FR4 SMT αμόλυβδα HASL 94v0 πρότυπα πάχους 1
