Εταιρεία κατασκευής PCB για πρωτότυπα και μαζική παραγωγή

Εταιρεία κατασκευής PCB για πρωτότυπα και μαζική παραγωγή

Χαρακτηριστικά

1Μια στάση OEM Υπηρεσία: Κατασκευασμένο στο Shenzhen της Κίνας
2Κατασκευασμένο από την Gerber File και την Bom LIst προσφέρεται από τους πελάτες
3. SMT, τεχνολογική υποστήριξη DIP
4. FR4 υλικό ανταποκρίνεται στο πρότυπο 94v0
5. Συμμόρφωση UL, CE, ROHS
6- Τυπικός χρόνος παράδοσης: 4-5 ημέρες για 2L; 5-7 για 4L. Η ταχεία εξυπηρέτηση είναι διαθέσιμη

Προδιαγραφές

Υλικό: Shengyi FR4
Δάχος της τελικής πλάκας: 1,6 mm
Δάχος φινλανδικού χαλκού: 1OZ
Διάγραμμα: 2
Χρώμα μάσκας συγκόλλησης: πράσινο
Σιδεροειδή: Λευκό
Επεξεργασία επιφάνειας: HASL LF

Τελειωμένο μέγεθος προσαρμοσμένο

Τι μπορεί να κάνει για σας το KAZ Circuit:

Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)

Προμήθεια εξαρτημάτων

Συγκρότημα PCB/SMT/DIP

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB

Κατάλογος BOM (Καλύτερα με Excel fomart)

Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)

Πληροφορίες εταιρείας:
Το KAZ Circuit είναι ένας επαγγελματίας κατασκευαστής PCB από την Κίνα από το 2007, παρέχει επίσης υπηρεσίες συναρμολόγησης PCB για τους πελάτες μας. Τώρα με περίπου 300 υπαλλήλους. Πιστοποιημένο με ISO9001, TS16949, UL, RoHS.Είμαστε βέβαιοι ότι θα σας παρέχουμε ποιοτικά προϊόντα με εργοστασιακή τιμή μέσα στον ταχύτερο χρόνο παράδοσης!

Ικανότητα κατασκευαστή:

Συγκρότημα PCB SMTδιαδικασία:

Προετοιμασία PCB:

Καθαρίστε το υπόστρωμα PCB για να αφαιρέσετε τυχόν μολυσματικές ουσίες που ενδέχεται να επηρεάσουν την ποιότητα της συγκόλλησης συγκόλλησης.

Εφαρμόστε μάσκα συγκόλλησης στο PCB για να εντοπίσετε τα χαλκοειδή πλακάκια στα οποία θα τοποθετηθούν τα εξαρτήματα.

Μια επεξεργασία επιφάνειας όπως το ENIG (Electroless Nickel Immersion Gold) εφαρμόζεται στα χαλκούχλια για την προώθηση της συγκόλλησης.

Εκτύπωση με πάστα συγκόλλησης:

Τοποθετήστε το πρότυπο πάνω από το PCB με τα ανοίγματα του πρότυπου να ταιριάζουν με τα χαλκού πλακάκια του PCB.

Η πάστα συγκόλλησης (ένα μείγμα σωματιδίων συγκόλλησης συγκόλλησης συγκόλλησης και ρεύματος) ξυρίζεται στο πρότυπο, αποθηκεύοντας την πάστα συγκόλλησης στα πλαίσια του PCB.

Ο ακριβής έλεγχος του πάχους της στίχης, του όγκου της πάστες συγκόλλησης και της πίεσης της σφουγγαρίστρας είναι κρίσιμοι για τη συνεπή εναπόθεση της πάστες συγκόλλησης.

Τοποθέτηση στοιχείων:

Οι αυτόματες μηχανές επιλογής και τοποθέτησης χρησιμοποιούν συστήματα όρασης για να εντοπίζουν με ακρίβεια τις τοποθεσίες των εξαρτημάτων και να τις τοποθετούν στην πάστα συγκόλλησης.

Ο προσανατολισμός των εξαρτημάτων, η συμπερίφραξη και η ακρίβεια της θέσης είναι κρίσιμες για αξιόπιστες ενώσεις συγκόλλησης.

Τα πρόσθετα εξαρτήματα, όπως οι συνδέσεις ή οι απορροφητές θερμότητας, μπορούν να τοποθετηθούν χειροκίνητα.

Επιστροφή της συγκόλλησης

Τα συστατικά των PCB περνάνε μέσα από φούρνο επανεξέτασης με προσεκτικά ελεγχόμενα προφίλ θερμοκρασίας.

Η πάστα συγκόλλησης λιώνει, ενυδατώνει τα καλώδια των συστατικών και τα πλακάκια PCB και σχηματίζει μια σύνδεση συγκόλλησης καθώς κρυώνει.

Διαφορετικά κράματα συγκόλλησης, όπως τα χωρίς μόλυβδο (όπως το κασσίτερο-ασημένιο- χαλκό), έχουν συγκεκριμένα προφίλ θερμοκρασίας επαναρρόφησης.

Επιθεώρηση και δοκιμή:

Οπτική επιθεώρηση (χειροκίνητη ή αυτοματοποιημένη) για την ορθή τοποθέτηση των εξαρτημάτων, την ποιότητα της συγκόλλησης συγκόλλησης και τα πιθανά ελαττώματα.

Τα αυτοματοποιημένα συστήματα οπτικής επιθεώρησης (AOI) χρησιμοποιούν την μηχανική όραση για να εντοπίζουν και να εντοπίζουν γρήγορα τυχόν προβλήματα.

Ηλεκτρικές δοκιμές, όπως οι δοκιμές σε κυκλώματα (ICT) ή οι λειτουργικές δοκιμές, επαληθεύουν την ηλεκτρική απόδοση του PCB.

Καθαρή και συμβατή επικάλυψη (προαιρετική):

Τα σύνολα PCB μπορούν να υποβληθούν σε διαδικασία καθαρισμού για την αφαίρεση κάθε υπολειπόμενης πάστες ή ροής συγκόλλησης.

Η συμμορφωτική επικάλυψη είναι ένα πολυμερές προστατευτικό στρώμα που μπορεί να εφαρμοστεί στα PCB για την αύξηση της αντοχής στην υγρασία και το περιβάλλον.

Συγκρότημα PCB SMTαπαιτεί αυστηρό έλεγχο ολόκληρης της διαδικασίας για να εξασφαλιστεί η υψηλή ποιότητα και αξιοπιστία των ηλεκτρονικών προϊόντων.Οι τεχνολογίες ελέγχου είναι κρίσιμες για την ευρεία χρήση της SMT στη σύγχρονη παραγωγή ηλεκτρονικών.

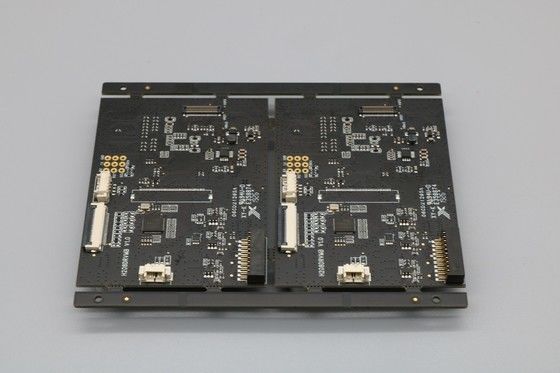

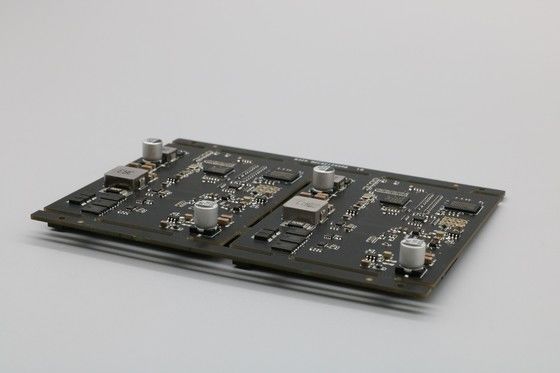

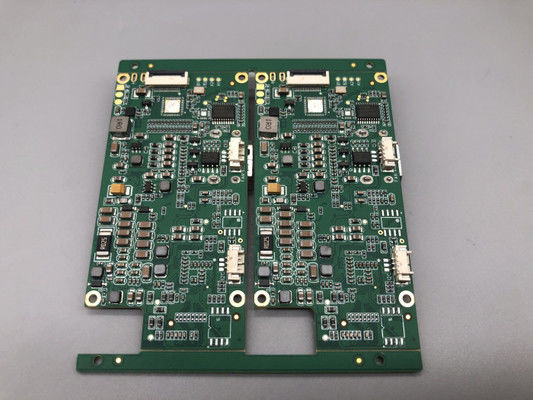

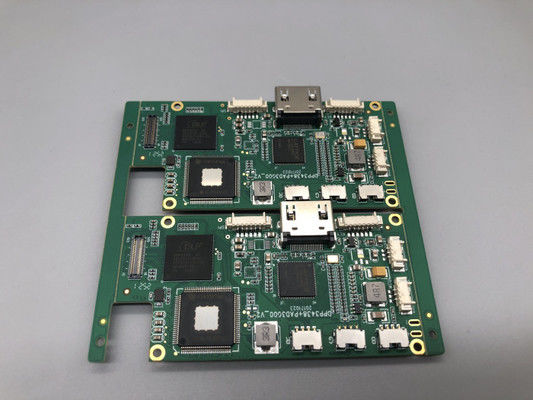

Φωτογραφίες
