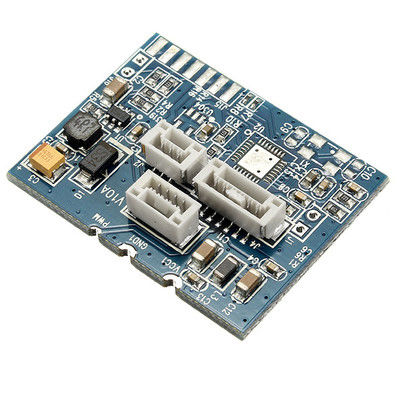

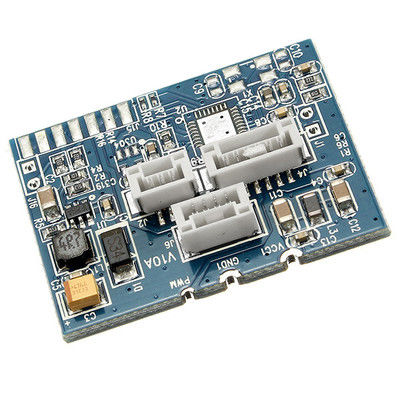

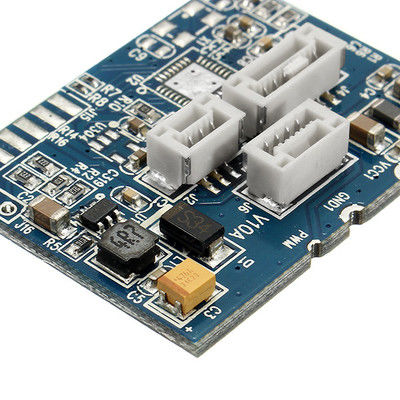

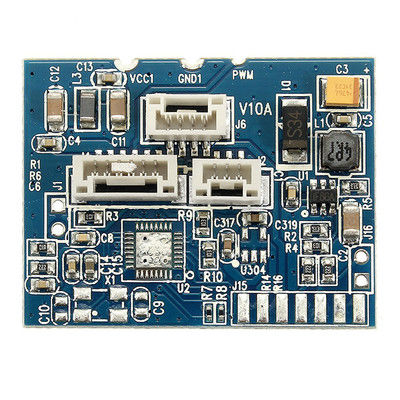

Μεγάλο μακρύ FR4 PCBA Συστατικά Συγκρότημα Δυναμικό δοκιμής κυκλώματος SMT PCB Assembly Υπηρεσία συναρμολόγησης PCB

Μεγάλο μακρύ FR4 PCBA Συστατικά Συγκρότημα Δυναμικό δοκιμής κυκλώματος SMT PCB Assembly Υπηρεσία συναρμολόγησης PCB

Χαρακτηριστικά

1. FR4 PCB#OEM #LCD Display#Electronic Circuit Board #Circuit Assembly#PCBA #Multilayer PCB Assembly#PCBA Testing
2. OEM/ODM,PCBA Manufacturing,Sourcing συστατικών και συναρμολόγηση συστατικών
3. Πολυεπίπεδο PCB#FR4 PCB#OEM# Συνδυασμός ηλεκτρονικών κυκλωμάτων# SMT#DIP#Συναρμολόγηση εξαρτημάτων#Ελέγχος PCBA
4. SMT#DIP#AOI δοκιμές#X-Ray δοκιμές#Παγιδευμένα κυκλώματα#Συναρμολόγηση PCB#PCBA δοκιμές#Σχεδιασμός κουτιών
5. FR4 PCB# Πρωτότυπη συναρμολόγηση# Μικρός & Μεσαίος όγκος & Μεικτός Hign# Γρήγορη στροφή# Συνέλευση PCB# Διπλής όψης πλακέτα εκτυπωμένων κυκλωμάτων
6. Σκληρό-ευέλικτο Πίνακα Τυποποιημένου Κυκλώματος&Σκληρό Πίνακα Κυκλώματος# Πίνακα Τυποποιημένου Κυκλώματος Πολυεπίπεδου# ENIG / HASL / OSP# Επεξεργασία επιφάνειας.Προμήθεια Συστατικών#Συναρμολόγηση Συστατικών
7. TQFP-64 & TQFP-48 *TO DIP& FR4 HDI Πίνακες εκτυπωμένων κυκλωμάτων προσαρμογέα Πίνακα δοκιμής
8. Χρυσόχρωμα Πολυστρώματα Πίνακες Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Πίνακας Π
9. Συσκευή: Καρτόνι, αντιστατική σακούλα με φυσαλίδες

Τι μπορεί να κάνει για σας το KAZ Circuit:

• Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
• Προμήθεια εξαρτημάτων
• Συγκρότημα PCB/SMT/DIP

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

• Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
• Κατάλογος BOM (Καλύτερα με Excel fomart)
• Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)

Η KAZ Circuit δραστηριοποιείται ως κατασκευαστής PCB&PCBA από το 2007. Ειδικεύεται στην κατασκευή πρωτότυπων γρήγορης στροφής και μικρών έως μεσαίων σειρών σκληρών, ευέλικτων,Πίνακες άκαμπτων και πολυεπίπεδων.Έχουμε ισχυρή δύναμη στην κατασκευή της πλακέτας Roger, της πλακέτας MEGTRON MATERIAL και των 2 & 3 βημάτων HDI πλακέτες κλπ.

Εκτός από επτά γραμμές παραγωγής SMT και 2 γραμμές DIP, παρέχουμε μια εξ ολοκλήρου εξυπηρέτηση στους πελάτες μας.

Συγκρότημα PCB SMT διαδικασία:

Προετοιμασία PCB:

Καθαρίστε το υπόστρωμα PCB για να αφαιρέσετε τυχόν μολυσματικές ουσίες που ενδέχεται να επηρεάσουν την ποιότητα της συγκόλλησης συγκόλλησης.

Εφαρμόστε μάσκα συγκόλλησης στο PCB για να εντοπίσετε τα χαλκοειδή πλακάκια στα οποία θα τοποθετηθούν τα εξαρτήματα.

Μια επεξεργασία επιφάνειας όπως το ENIG (Electroless Nickel Immersion Gold) εφαρμόζεται στα χαλκούχλια για την προώθηση της συγκόλλησης.

Εκτύπωση με πάστα συγκόλλησης:

Τοποθετήστε το πρότυπο πάνω από το PCB με τα ανοίγματα του πρότυπου να ταιριάζουν με τα χαλκού πλακάκια του PCB.

Η πάστα συγκόλλησης (ένα μείγμα σωματιδίων συγκόλλησης συγκόλλησης συγκόλλησης και ρεύματος) ξυρίζεται στο πρότυπο, αποθηκεύοντας την πάστα συγκόλλησης στα πλαίσια του PCB.

Ο ακριβής έλεγχος του πάχους της στίχης, του όγκου της πάστες συγκόλλησης και της πίεσης της σφουγγαρίστρας είναι κρίσιμοι για τη συνεπή εναπόθεση της πάστες συγκόλλησης.

Τοποθέτηση στοιχείων:

Οι αυτόματες μηχανές επιλογής και τοποθέτησης χρησιμοποιούν συστήματα όρασης για να εντοπίζουν με ακρίβεια τις τοποθεσίες των εξαρτημάτων και να τις τοποθετούν στην πάστα συγκόλλησης.

Ο προσανατολισμός των εξαρτημάτων, η συμπερίφραξη και η ακρίβεια της θέσης είναι κρίσιμες για αξιόπιστες ενώσεις συγκόλλησης.

Τα πρόσθετα εξαρτήματα, όπως οι συνδέσεις ή οι απορροφητές θερμότητας, μπορούν να τοποθετηθούν χειροκίνητα.

Επιστροφή της συγκόλλησης

Τα συστατικά των PCB περνάνε μέσα από φούρνο επανεξέτασης με προσεκτικά ελεγχόμενα προφίλ θερμοκρασίας.

Η πάστα συγκόλλησης λιώνει, ενυδατώνει τα καλώδια των συστατικών και τα πλακάκια PCB και σχηματίζει μια σύνδεση συγκόλλησης καθώς κρυώνει.

Διαφορετικά κράματα συγκόλλησης, όπως τα χωρίς μόλυβδο (όπως το κασσίτερο-ασημένιο- χαλκό), έχουν συγκεκριμένα προφίλ θερμοκρασίας επαναρρόφησης.

Επιθεώρηση και δοκιμή:

Οπτική επιθεώρηση (χειροκίνητη ή αυτοματοποιημένη) για την ορθή τοποθέτηση των εξαρτημάτων, την ποιότητα της συγκόλλησης συγκόλλησης και τα πιθανά ελαττώματα.

Τα αυτοματοποιημένα συστήματα οπτικής επιθεώρησης (AOI) χρησιμοποιούν την μηχανική όραση για να εντοπίζουν και να εντοπίζουν γρήγορα τυχόν προβλήματα.

Ηλεκτρικές δοκιμές, όπως οι δοκιμές σε κυκλώματα (ICT) ή οι λειτουργικές δοκιμές, επαληθεύουν την ηλεκτρική απόδοση του PCB.

Καθαρή και συμβατή επικάλυψη (προαιρετική):

Τα σύνολα PCB μπορούν να υποβληθούν σε διαδικασία καθαρισμού για την αφαίρεση κάθε υπολειπόμενης πάστες ή ροής συγκόλλησης.

Η συμμορφωτική επικάλυψη είναι ένα πολυμερές προστατευτικό στρώμα που μπορεί να εφαρμοστεί στα PCB για την αύξηση της αντοχής στην υγρασία και το περιβάλλον.

Συγκρότημα PCB SMTαπαιτεί αυστηρό έλεγχο ολόκληρης της διαδικασίας για να εξασφαλιστεί η υψηλή ποιότητα και αξιοπιστία των ηλεκτρονικών προϊόντων.Οι τεχνολογίες ελέγχου είναι κρίσιμες για την ευρεία χρήση της SMT στη σύγχρονη παραγωγή ηλεκτρονικών.

Άλλες φωτογραφίες
