| Ονομασία μάρκας: | Null |
| Αριθμός μοντέλου: | KAZ |
| Τροποποιημένο: | 1pcs |
| τιμή: | 0.1-5 USD |
| Όροι πληρωμής: | T/T, Western Union, Paypal |
| Ικανότητα εφοδιασμού: | 20000 μέτρο |
FR4 κατασκευαστής 1.6mm 4 PCB στρώματος υπηρεσία συνελεύσεων πινάκων κυκλωμάτων 1OZ 2U» τυπωμένη
1. Λεπτομερείς προδιαγραφές
| Υλικό | FR4 |
| Πάχος πινάκων | 1.6mm |
| Επεξεργασία επιφάνειας | Αμόλυβδος |
| Πάχος χαλκού | 1/1/1/1/1/1OZ |
| Soldermask | Πράσινος |
| Silkscreen | Άσπρος |
| Η ελάχιστη τρύπα τρυπανιών λέιζερ | 4 μύλος |
| Επιτροπή | Β-περικοπή |
Εισαγωγή:
Η τυπωμένη συνέλευση πινάκων κυκλωμάτων αυτό για να συνδέσει το SMT (η επιφάνεια τοποθέτησε Technolofy) και την ΕΜΒΎΘΙΣΗ στον τυπωμένο πίνακα κυκλωμάτων, κάλεσε επίσης PCBA.
Παραγωγή:
Και SMT και η ΕΜΒΎΘΙΣΗ είναι μέσα τα συστατικά στον πίνακα PCB. Η κύρια διαφορά είναι ότι SMT δεν χρειάζεται στις τρύπες τρυπανιών στο PCB, ενώ είναι nacessary για την ΕΜΒΎΘΙΣΗ για να συνδέσει την καρφίτσα του συστατικού με την τρυπημένη με τρυπάνι τρύπα.
SMT:
Κυρίως χρησιμοποιήστε την κόλλα για να συσκευάσετε τη μηχανή για να συνδέσει μερικά τμήματα μικροϋπολογιστών ο πίνακας PCB. Η διαδικασία παραγωγής είναι η ακόλουθη: ο προσδιορισμός θέσης πινάκων PCB, η εκτύπωση κολλών ύλης συγκολλήσεως, η κόλλα και το πακέτο, επιστροφή στη συγκολλώντας σόμπα, τελικά επιθεώρηση.

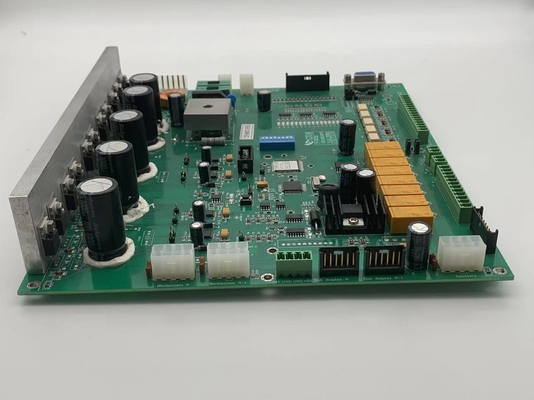

2. Εικόνες
Ικανότητα προϊόντων συνελεύσεων PCB (SMT)
| Ικανότητα SMT | |
| Στοιχείο SMT | Ικανότητα |
| Μέγιστο μέγεθος PCB | 510mm*1200mm (SMT) |
| Τμήμα τσιπ | 0201, 0402, 0603, 0805, συσκευασία 1206 |
| Min.pin διάστημα του ολοκληρωμένου κυκλώματος | 0.1mm |
| Ελάχιστο διάστημα BGA | 0.1mm |
| Max.precision της συνέλευσης ολοκληρωμένου κυκλώματος | ±0.01mm |
| Ικανότητα συνελεύσεων | ≥8 εκατομμύριο piots/ημέρα |
| Ικανότητα ΕΜΒΥΘΙΣΗΣ | 6 γραμμές παραγωγής ΕΜΒΥΘΙΣΗΣ |
| Δοκιμή συνελεύσεων | Δοκιμή γεφυρών, δοκιμή AOI, δοκιμή ακτίνας X, ICT (στη δοκιμή κυκλωμάτων), FCT (λειτουργική δοκιμή κυκλωμάτων) |
FCT (λειτουργική δοκιμή κυκλωμάτων) |
Τρέχουσα δοκιμή, υψηλής θερμοκρασίας και χαμηλής θερμοκρασίας δοκιμής, δοκιμής τάσης, δοκιμή αντίκτυπου πτώσης, δοκιμή γήρανσης, δοκιμή απόδειξης νερού, δοκιμή διαρροή-απόδειξης και κ.λπ. Η διαφορετική δοκιμή μπορεί να γίνει σύμφωνα με την απαίτησή σας. |
Εφαρμογή προϊόντων:
1, επικοινωνία τηλεπικοινωνιών
2, καταναλωτικά ηλεκτρονικά
3, όργανο ελέγχου ασφάλειας
4, όχημα Electronices
5, έξυπνο σπίτι
6, βιομηχανικοί έλεγχοι
7, στρατιωτικός & υπεράσπιση
8, αυτοκίνητος
9, έξυπνο σπίτι
10, βιομηχανική αυτοματοποίηση
11, ιατρικές συσκευές
12, νέα ενέργεια
Και ούτω καθεξής
FAQ
Q: Ποια αρχεία χρησιμοποιείτε στην επεξεργασία PCB;
Α: Gerber ή αετός, λίστα BOM, PNP και συστατική θέση
Q: Είναι δυνατό εσείς θα μπορούσε να προσφέρει το δείγμα;
Α: Ναι, μπορούμε συνήθεια που επιλέγετε για να εξετάσετε πριν από τη μαζική παραγωγή
Q: Πότε θα πάρω την αναφορά μετά από τη σταλμένη διαδικασία Gerber, BOM και δοκιμής;
Α: Μέσα σε 6 ώρες για την αναφορά PCB και περίπου 24-48 ώρες για την αναφορά PCBA.
Q: Πώς μπορώ να ξέρω τη διαδικασία της παραγωγής PCB μου;
Α: 5-7days για την παραγωγή και τα τμήματα PCB που αγοράζουν, και 14 ημέρες για τη συνέλευση και τη δοκιμή PCB.
Q: Πώς μπορώ να σιγουρευτώ την ποιότητα του PCB μου;
Α: Εξασφαλίζουμε ότι κάθε κομμάτι των προϊόντων PCB λειτουργεί πολύ πρίν στέλνει. Θα εξετάσουμε όλων τους σύμφωνα με τη διαδικασία δοκιμής σας.
