4 στρώσεις SMT PCB συναρμολόγηση shenzhen IPC κλάση 2 HASL Αυτοκινητοβιομηχανικό PCB για το πίνακα ελέγχου φρένων

4 στρώσεις SMT PCB συναρμολόγηση shenzhen IPC κλάση 2 HASL Αυτοκινητοβιομηχανικό PCB για το πίνακα ελέγχου φρένων

Λεπτομέρειες:

• στρώματα: 2 στρώματα
• Υλικό: fr-4
• Μονάδα χαλκού: 1 ουγκιά
• Επεξεργασία επιφάνειας: χρυσός κατά βύθιση ENIG
• Ελάχιστη τρύπα τρύπωσης: 0,2 mm
• Πουλήθηκεχρώμα μάσκας: πράσινο
• χρώμα: λευκό

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

Τι μπορεί να κάνει για σας το KAZ Circuit:

• Πρωτότυπο PCB/μαζική παραγωγή
• Η προμήθεια εξαρτημάτων σύμφωνα με την λίστα BOM.
• Συγκρότηση PCB (SMT/DIP..)

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

• Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
• Κατάλογος BOM (Καλύτερα με Excel fomart)
• Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)

Ικανότητα κατασκευαστή:

Συγκρότημα PCB SMTαναφέρεται στη διαδικασία κατασκευής πλακέτας εκτυπωμένων κυκλωμάτων (PCB) με χρήση τεχνολογίας επιφανειακής τοποθέτησης,όπου τα ηλεκτρονικά εξαρτήματα τοποθετούνται και συγκολλούνται απευθείας στην επιφάνεια του PCB αντί να εισάγονται μέσω τρυπών.

Βασικές πτυχέςΣυγκρότημα PCB SMTπεριλαμβάνουν:

Τοποθέτηση στοιχείων:

Τα συστατικά SMT όπως οι αντίστοιχοι, οι πυκνωτές, τα ολοκληρωμένα κυκλώματα (IC) και άλλες συσκευές τοποθέτησης επιφάνειας τοποθετούνται απευθείας στην επιφάνεια του PCB χρησιμοποιώντας αυτοματοποιημένες μηχανές επιλογής και τοποθέτησης.

Η ακριβής τοποθέτηση των εξαρτημάτων είναι κρίσιμη για να εξασφαλιστεί η ακριβής ευθυγράμμιση και οι αξιόπιστες ηλεκτρικές συνδέσεις.

Αποθέματα πάστας συγκόλλησης

Η πάστα συγκόλλησης είναι ένα μείγμα σωματιδίων συγκόλλησης συγκόλλησης συγκόλλησης και ρεύματος που αποθηκεύεται επιλεκτικά στα χαλκοπετσέτες ενός PCB χρησιμοποιώντας εκτύπωση με πρότυπο ή άλλες αυτοματοποιημένες διαδικασίες.

Η πάστα συγκόλλησης λειτουργεί ως κόλλημα και αγωγό υλικό που θα σχηματίσει την ηλεκτρική σύνδεση μεταξύ των κατασκευαστικών στοιχείων και του PCB.

Επιστροφική συγκόλληση:

Μετά την τοποθέτηση των εξαρτημάτων, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Τα προφίλ ανάκαμψης, συμπεριλαμβανομένης της θερμοκρασίας, του χρόνου και της ατμόσφαιρας, βελτιστοποιούνται προσεκτικά για να εξασφαλίζονται αξιόπιστες συνδέσεις συγκόλλησης.

Αυτόματη ανίχνευση:

Μετά τη διαδικασία της επανεξέτασης, οι συναρμολογήσεις PCB επιθεωρούνται αυτόματα χρησιμοποιώντας διάφορες τεχνικές, όπως οπτική επιθεώρηση, επιθεώρηση ακτίνων Χ ή αυτοματοποιημένη οπτική επιθεώρηση (AOI).

Οι επιθεωρήσεις αυτές βοηθούν στον εντοπισμό και τη διόρθωση τυχόν προβλημάτων, όπως ελαττώματα συγκόλλησης, δυσπροσαρμογή των εξαρτημάτων ή ελλείψει εξαρτημάτων.

Δοκιμές και έλεγχος ποιότητας:

Διεξάγονται ολοκληρωμένες δοκιμές, συμπεριλαμβανομένων των λειτουργικών, ηλεκτρικών και περιβαλλοντικών δοκιμών, για να διασφαλιστεί ότι οι συγκροτήσεις PCB πληρούν τις απαιτούμενες προδιαγραφές και τα πρότυπα απόδοσης.

Εφαρμόζει μέτρα ελέγχου ποιότητας, όπως στατιστικός έλεγχος διαδικασιών και ανάλυση βλαβών, για τη διατήρηση υψηλών προτύπων κατασκευής και αξιοπιστίας του προϊόντος.

Τα πλεονεκτήματαΣυγκρότημα PCB SMT:

Μεγαλύτερη πυκνότητα συστατικών: Τα συστατικά SMT είναι μικρότερα και μπορούν να τοποθετηθούν πιο κοντά μεταξύ τους, με αποτέλεσμα ένα πιο συμπαγές, μικρότερο σχεδιασμό PCB.

Βελτιωμένη αξιοπιστία: Οι συνδέσεις συγκόλλησης SMT είναι πιο ανθεκτικές στις δονήσεις, τα σοκ και τον θερμικό κύκλο από τις συνδέσεις διατρυπής.

Αυτοματοποιημένη κατασκευή: Η διαδικασία συναρμολόγησης SMT μπορεί να είναι εξαιρετικά αυτοματοποιημένη, αυξάνοντας την αποτελεσματικότητα της παραγωγής και μειώνοντας τη χειροκίνητη εργασία.

Κόστος-αποτελεσματικότητα: Η συναρμολόγηση SMT μπορεί να είναι πιο οικονομικά αποδοτική, ιδίως για την παραγωγή μεγάλου όγκου, λόγω του μειωμένου κόστους υλικού και εργασίας.

Συγκρότημα PCB SMTεφαρμογές:

Καταναλωτικά Ηλεκτρονικά Συσκευάσματα: Ηλεκτρονικά τηλέφωνα, Ταμπλέτες, Λάπτοπ και Άλλες Φορητές Συσκευές

Βιομηχανική ηλεκτρονική: συστήματα ελέγχου, εξοπλισμός αυτοματισμού και εξοπλισμός ηλεκτρονικής ισχύος

Ηλεκτρονικά προϊόντα αυτοκινήτων: μονάδες ελέγχου κινητήρα, συστήματα πληροφορικής και ψυχαγωγίας και συστήματα ασφάλειας

Αεροδιαστημική και άμυνα: αεροηλεκτρονική, δορυφορικά συστήματα και στρατιωτικός εξοπλισμός

Ιατρικά προϊόντα: διαγνωστικός εξοπλισμός, εμφυτεύσιμα προϊόντα και φορητές λύσεις υγειονομικής περίθαλψης

Συγκρότημα PCB SMTείναι μια βασική τεχνολογία που χρησιμοποιείται για την παραγωγή συμπαγών, αξιόπιστων και οικονομικά αποδοτικών ηλεκτρονικών συσκευών σε διάφορες βιομηχανίες.

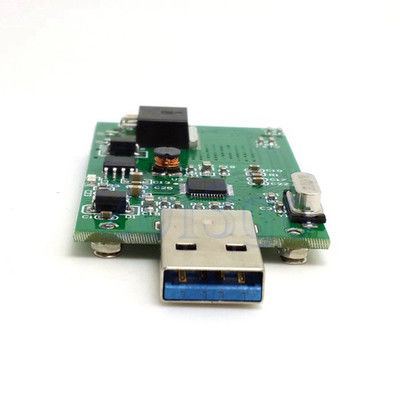

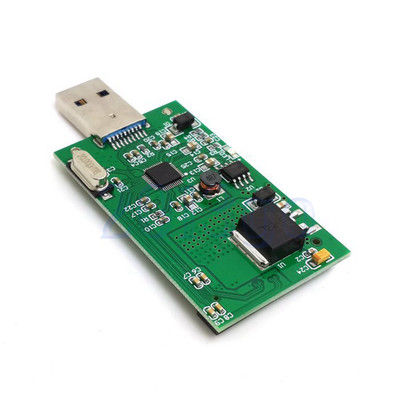

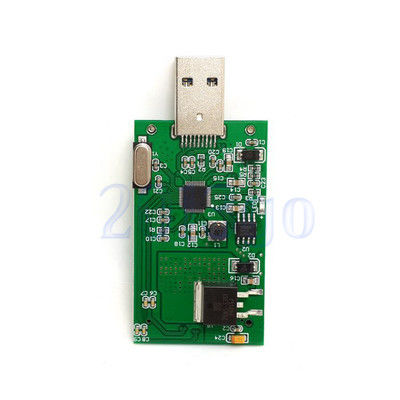

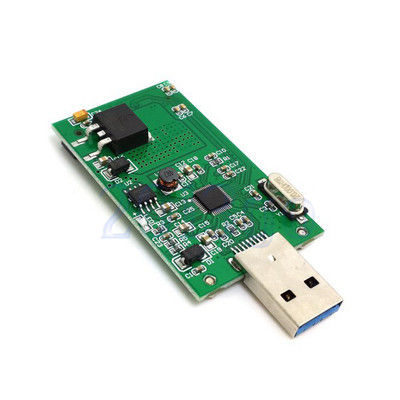

Περισσότερες φωτογραφίες από 2 στρώματα FR4 1.0mm 1oz Immersion Gold printed circuit board PCB
