FR4 Πίνακες Τυποποιημένων Κυκλωμάτων 1 ουγκιά Χαλκό 1.0mm 4 στρώματα Συνέλευση PCB Ηλεκτρονικό Πίνακα Τυποποιημένων Κυκλωμάτων

FR4 Πίνακες Τυποποιημένων Κυκλωμάτων 1 ουγκιά Χαλκό 1.0mm 4 στρώματα Συνέλευση PCB Ηλεκτρονικό Πίνακα Τυποποιημένων Κυκλωμάτων

Λεπτομέρειες:

• στρώματα: 2 στρώματα
• Υλικό: fr-4
• Μονάδα χαλκού: 1 ουγκιά
• Επεξεργασία επιφάνειας: χρυσός κατά βύθιση ENIG
• Ελάχιστη τρύπα τρύπωσης: 0,2 mm
• Πουλήθηκεχρώμα μάσκας: πράσινο
• χρώμα: λευκό

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

Τι μπορεί να κάνει για σας το KAZ Circuit:

• Πρωτότυπο PCB/μαζική παραγωγή
• Η προμήθεια εξαρτημάτων σύμφωνα με την λίστα BOM.
• Συγκρότηση PCB (SMT/DIP..)

Διαδικασία συναρμολόγησης ηλεκτρονικών κυκλωτικών πλακών (PCB)

Σχεδιασμός και κατασκευή PCB:
Συνεργασία με τους σχεδιαστές PCB για τη δημιουργία σχεδίων και σχεδίων γιαηλεκτρονικά PCB.
Εξετάστε παράγοντες όπως η τοποθέτηση των εξαρτημάτων, η διαδρομή της διαδρομής και οι κανόνες σχεδιασμού κατά τη διάρκεια της διάταξης.
Στείλτε τα αρχεία σχεδιασμού στον κατασκευαστή PCB για κατασκευή, προσδιορίζοντας τα απαιτούμενα στρώματα, υλικά και φινίρισμα.
Λαμβάνετε το γυμνό PCB από τον κατασκευαστή και το ελέγχετε για τυχόν ελαττώματα ή προβλήματα.

Προμήθεια και προετοιμασία συστατικών:
Καθορίστε τα ηλεκτρονικά εξαρτήματα που απαιτούνται για το PCB, όπως ολοκληρωμένα κυκλώματα (IC), αντίστασεις, πυκνωτές και συνδέσμους.
Αγοράστε τα απαραίτητα εξαρτήματα από εξουσιοδοτημένο διανομέα ή απευθείας από τον κατασκευαστή.
Προετοιμάστε τα εξαρτήματα για συναρμολόγηση, εξασφαλίζοντας ότι είναι σωστά προσανατολισμένα και απαλλαγμένα από μόλυβδο (εάν ισχύει).

Εταιρική συναρμολόγηση PCB:
Εφαρμόστε την πάστα συγκόλλησης στο PCB χρησιμοποιώντας μια διαδικασία εκτύπωσης με πρότυπο ή έναν αυτόματο διανομέα.
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται με ακρίβεια στο PCB χρησιμοποιώντας μηχανές επιλογής και τοποθέτησης.
Η συγκόλληση με επανεξέταση πραγματοποιείται σε ελεγχόμενο περιβάλλον χωρίς μόλυβδο για να σχηματιστούν αξιόπιστες συνδέσεις συγκόλλησης.
Για τα εξαρτήματα με διάτρητες τρύπες, χρησιμοποιείται αυτόματο εξοπλισμό εισαγωγής και συγκόλλησης.

Επιθεώρηση και έλεγχος ποιότητας:
Ελέγξτε οπτικά το συναρμολογημένο PCB για να διασφαλιστεί η σωστή τοποθέτηση των εξαρτημάτων και η ποιότητα των αρθρώσεων συγκόλλησης.
Εκτελέστε ηλεκτρικές δοκιμές όπως έλεγχοι συνέχειας, μετρήσεις αντίστασης και δοκιμές ενεργοποίησης για να διασφαλιστεί ότι το PCB λειτουργεί σωστά.
Εφαρμόστε πρόσθετα μέτρα ελέγχου της ποιότητας, όπως αυτοματοποιημένη οπτική επιθεώρηση (AOI) ή ακτινογραφική επιθεώρηση, για την ανίχνευση οποιωνδήποτε κρυμμένων ελαττωμάτων.

Προαιρετική επιλεκτική συγκόλληση:
Για συγκεκριμένα συστατικά ή περιοχές του PCB, χρησιμοποιήστε τεχνικές επιλεκτικής συγκόλλησης, όπως χειροκίνητη συγκόλληση ή επιλεκτική συγκόλληση κυμάτων.
Η μέθοδος αυτή χρησιμοποιείται συνήθως για κατασκευαστικά στοιχεία ή επισκευές και επισκευές που είναι δύσκολο να συγκολληθούν με τη διαδικασία επαναρρόφησης.

Συμφωνητική επικάλυψη και συσκευασία:
Η προστατευτική συμμορφική επικάλυψη εφαρμόζεται στο συναρμολογημένο PCB για την ενίσχυση της περιβαλλοντικής και μηχανικής αντοχής του.
Σε ορισμένες περιπτώσεις, τα PCB μπορούν να ενσωματωθούν σε σύνθετα δοχείων ή υλικό υπογεμίσματος για να παρέχουν πρόσθετη προστασία και υποστήριξη.

Τελικοί έλεγχοι και δοκιμές:
Διεξάγονται εκτεταμένες λειτουργικές δοκιμές για να διασφαλιστεί ότι το συναρμολογημένο PCB πληροί όλες τις προδιαγραφές και απαιτήσεις σχεδιασμού.
Διενεργεί δοκιμές περιβάλλοντος όπως θερμικός κύκλος, υγρασία και δονήσεις για να επαληθεύσει την αξιοπιστία και τη αντοχή των PCB.
Καταγράφονται όλα τα αποτελέσματα των δοκιμών και διατηρούνται λεπτομερή αρχεία ποιότητας για την ιχνηλασιμότητα.

Συσκευή και μεταφορά:
Συσκευάστε το PCB σε κατάλληλο δοχείο ή περίβλημα για ασφαλή μεταφορά και αποθήκευση.
Παρέχετε κάθε απαραίτητο έγγραφο, όπως οδηγίες συναρμολόγησης, σχέδια και εκθέσεις δοκιμών, για να συνοδεύουν το PCB.

Βασικές σκέψεις γιαηλεκτρονικά PCBΣυγκρότημα:
Συμμόρφωση με τα βιομηχανικά πρότυπα και τις κατευθυντήριες γραμμές για το σχεδιασμό και την κατασκευή PCB
Χρησιμοποιήστε υψηλής ποιότητας, αξιόπιστα εξαρτήματα και υλικά
Αυτοματοποίηση και έλεγχος διαδικασιών για τη διασφάλιση συνεπούς, επαναληπτής συναρμολόγησης
Σκληρή επιθεώρηση και δοκιμή καθ' όλη τη διάρκεια της διαδικασίας συναρμολόγησης
Σκληρές συσκευασίες και μέθοδοι μεταφοράς για την προστασία των PCB κατά τη διαμετακόμιση

Ηηλεκτρονικά PCBΗ διαδικασία συναρμολόγησης έχει σχεδιαστεί για να δημιουργήσει αξιόπιστα, υψηλής ποιότητας PCB που ανταποκρίνονται στις ανάγκες μιας ποικιλίας ηλεκτρονικών εφαρμογών.μέτρα ελέγχου ποιότητας και μέτρα προστασίας εξασφαλίζουν την απόδοση των PCB, αντοχή και μακροχρόνια λειτουργικότητα.

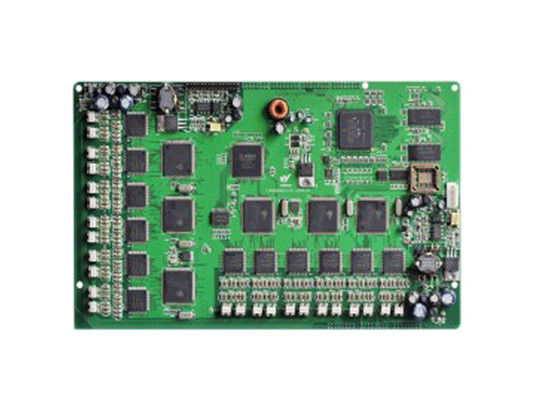

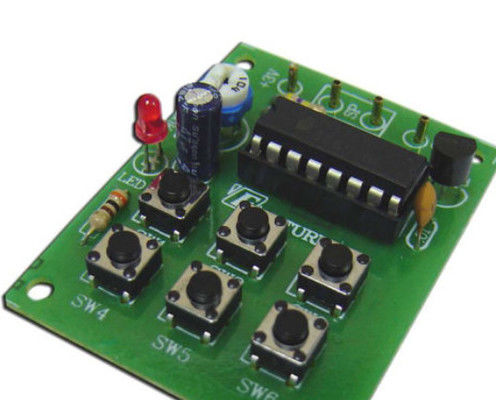

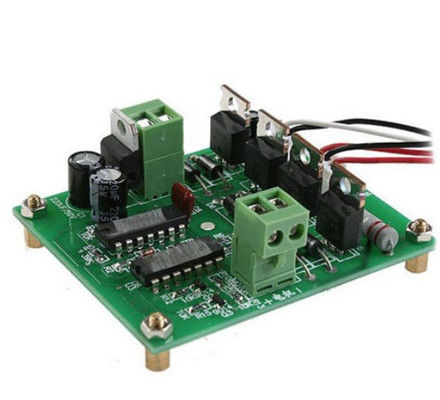

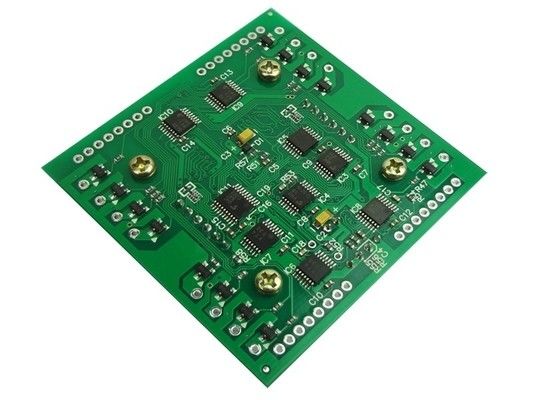

Περισσότερες φωτογραφίες από 2 στρώματα FR4 1.0mm 1oz Immersion Gold printed circuit board PCB
