Επειδή σήμερα η ηλεκτρονική βιομηχανία αναπτύσσεται τόσο γρήγορα, τα ηλεκτρονικά προϊόντα γίνονται μικρότερα και πιο περίπλοκα.Όταν μερικοί άνθρωποι κοιτάζουν τα κυκλώματα κυκλωμάτων με συστατικά ηλεκτρονικών προϊόντων (έξυπνα τηλέφωναΗ διαφορά μεταξύ των διαφόρων ειδών ηλεκτρονικών συστατικών, όπως τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα τηλεπικοινωνιών, τα ηλεκτρονικά εξαρτήματα αυτοκινήτων κλπ., μπορεί να τουςείναι τοποθετημένα από τοΣυγκρότηση SMT.
Γνωρίζετε ακριβώς για τη διαδικασία συναρμολόγησης SMT PCB; Γιατί δεν μάθετε περισσότερα για τη διαδικασία συναρμολόγησης SMT PCB κοιτάζοντας αυτό το άρθρο;

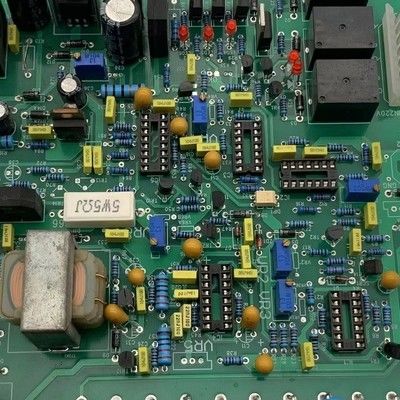

Τι είναι η διαδικασία συναρμολόγησης PCB SMT;
Η διαδικασία συναρμολόγησης SMT PCB είναι η διαδικασία συναρμολόγησης των εξαρτημάτων στην επιφάνεια της πλακέτας εκτυπωμένων κυκλωμάτων απευθείας.Συγκρότημα PTHείναι επικάλυψη μέσω της οπτικής συναρμολόγησης, που σημαίνει ότι συνδέουμε πρώτα τις καρφίτσες του συστατικού στην τρύπα του PCB και στη συνέχεια συγκολλήσουμε τις καρφίτσες στις τρύπες.

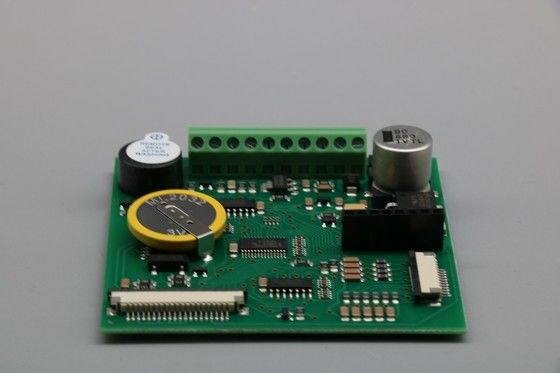

8 Βήματα στη διαδικασία συναρμολόγησης PCB SMT
Γνωρίζουμε τι SMT PCBA είναι τώρα.Βιασμός, συνήθως εκτελούμε τα ακόλουθα 8 βήματα στη διαδικασία συναρμολόγησης επιφανειακής τοποθέτησης.
1Έρχονται Ελέγχος υλικού
Αυτό είναι το πρώτο βήμα στη διαδικασία συναρμολόγησης SMT PCB. Όλα τα εισερχόμενα ηλεκτρονικά εξαρτήματα πρέπει πρώτα να επιθεωρηθούν, συμπεριλαμβανομένων όλων των εξαρτημάτων PCB και των πλακών κυκλωμάτων.Όλα τα συστατικά των SMD PCB θα πρέπει να βρίσκονται στην ίδια συσκευασίαΤα PCB πρέπει επίσης να είναι σε καλή κατάσταση. Για παράδειγμα, δεν υπάρχει οξείδωση, καμία παραμόρφωση κλπ.Οι επιθεωρήσεις εξαρτημάτων είναι πολύ σημαντικές για την τεχνολογία επιφάνειας τοποθέτησης PCB συναρμολόγηση.
2Προετοιμαστείτε πριν από τη συναρμολόγηση SMT.
Όταν όλα τα υλικά είναι έτοιμα, πρέπει να προετοιμάσουμε όλα τα πράγματα που συνδέονται με την συγκεκριμένη διαδικασία συναρμολόγησης SMT PCB.τα αρχεία pick & place είναι έτοιμα για χρήση, και τα κατάλληλα τροφοδοτικά είναι έτοιμα για τη διαδικασία συναρμολόγησης PCB smt.
3Προσθέστε την πάστα συγκόλλησης
Είναι καιρός να ξεκινήσουμε την συναρμολόγηση των επιφανειακών PCB όταν όλα είναι έτοιμα.Πρέπει να διακρίνετε τα πρότυπα από ανοξείδωτο χάλυβα που θα καλύπτονται στην πλακέτα κυκλωμάτων, και εκτυπώστε την πάστα συγκόλλησης στην πλακέτα PCB μέσω της τρύπας στα πρότυπα από ανοξείδωτο χάλυβα.Η ενέργεια και η δύναμη των PCB διαφόρων σχεδίων πρέπει να εκτυπώσουν πάστα συγκόλλησης σε διαφορετικά σημεία του PCB, έτσι ώστε τα PCB διαφορετικών σχεδίων να πρέπει να σχεδιάζουν πρότυπα από ανοξείδωτο χάλυβα.
Μετά την εκτύπωση της πάστες στην πλακέτα PCB, η πάστα πρέπει να ελέγχεται από επιθεώρηση εκτύπωσης πάστες συγκόλλησης ή από εργαζόμενο QA,για να βεβαιωθείτε ότι η πάστα εκτυπώνεται στη σωστή θέσηΕάν όλα είναι σωστά, το PCB με την έντυπη πάστα θα τεθεί στην γραμμή παραγωγής SMT για να συνεχίσει το έργο συναρμολόγησης των ηλεκτρονικών εξαρτημάτων.η μηχανή συγκόλλησης συγκόλλησης είναι ο εξοπλισμός για την προσθήκη συγκόλλησης συγκόλλησης στην γυμνή πλάκα του PCBΦυσικά, πρέπει να χρησιμοποιηθούν στίχοι συγκόλλησης.
Στην Viasion, χρησιμοποιούμε την καλύτερη πάστα συγκόλλησης στον κόσμο για να εξασφαλίσουμε υψηλής ποιότητας συναρμολογήσεις SMT, όπως η Alpha και η Senju.Παρακαλούμε δώστε προσοχή ότι πάστα συγκόλλησης πρέπει να αποθηκευτεί στο ψυγείο σε 0-10 βαθμούς Κελσίου, και πρέπει να αναμειγνύεται πριν από τη χρήση.
4. Εγκατάσταση εξαρτημάτων με τη βοήθεια μιας μηχανής επιλογής και θέσης
Όταν η πάστα συγκόλλησης εκτυπώνεται σε γυμνά PCB και είναι καλής ποιότητας μετά από επιθεώρηση.Πρέπει να χρησιμοποιήσουμε μια υψηλής ακρίβειας pick-and-place μηχανή για να τοποθετήσετε τα συστατικά SMD στα PCB εκτυπωμένα με την πάστα συγκόλλησηςΧρησιμοποιούμε μια μηχανή υψηλής ακρίβειας που κατασκευάστηκε από την Yamaha για να βεβαιωθούμε ότι η τοποθέτηση των εξαρτημάτων είναι εξαιρετικά ακριβής στις πλάκες του PCB.
Τα συστατικά SMD PCB παρασκευάζονται κανονικά σε τροχούς/πακέτα, αλλά είναι πάντα φυσιολογικό τα συστατικά SMD PCB να παρέχονται σε χαλαρές συσκευασίες για την κατασκευή πρωτότυπων επιφανειακών PCB.Το φορτώνουν σε μηχανήματα για να παίρνουν και να τοποθετούνΥπάρχει ένα σύστημα λογισμικού για να διασφαλιστεί ότι τα ηλεκτρονικά αυτά εξαρτήματα λειτουργούν χωρίς λάθη στη διαδικασία φόρτωσης των ηλεκτρονικών εξαρτημάτων.
Το μηχάνημα SMT θα έπαιρνε και θα έβαζε αυτά τα συστατικά SMD PCB στη σωστή θέση στις σωστές συντεταγμένες X-Y, οι οποίες είναι προγραμματισμένες.Τα συστατικά του SMD PCB θα συγκολληθούν στο PCB στη μηχανή reflow μετά την ολοκλήρωση της συναρμολόγησης SMTΜετά την τοποθέτηση των συστατικών του SMD PCB στο πρώτο PCB, αλλά χωρίς να περάσουν από τον φούρνο επανεξέτασης.Ο μηχανικός παραγωγής μας θα κάνει την πρώτη επιθεώρηση του άρθρου για να βεβαιωθείτε ότι τα συστατικά του SMD PCB είναι σωστάΓια την κατασκευή του SMT PCB απαιτείται ειδικός εξοπλισμός δοκιμής πρώτου άρθρου.

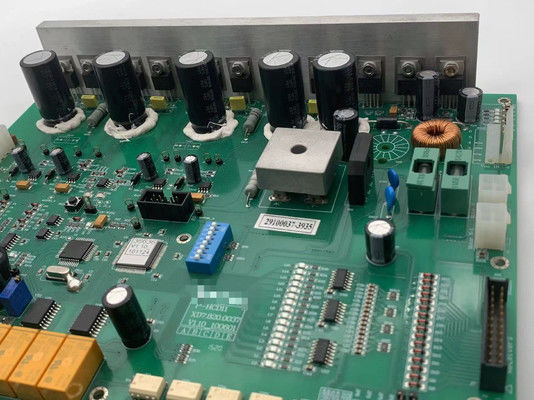

5. Συστατικά συγκόλλησης στο PCB
Η συγκόλληση σε ατμό φάση και η συγκόλληση ανά ροή θεωρούνται ως οι μέθοδοι συγκόλλησης των εξαρτημάτων στο PCB.Η συγκόλληση σε ατμοφυσική φάση εφαρμόζεται στην παρασκευή δειγμάτων ή συστατικών ευαίσθητων στη συγκόλλησηΗ συγκόλληση με ατμό συνεχίζει να θερμαίνει το PCB μέχρι να λιώσει η πάστα συγκόλλησης στο PCB.
Όσον αφορά την πρακτική εμπειρία της μαζικής παραγωγής, η τεχνολογία συγκόλλησης ανά ροή είναι κοινή στο SMTΔιαδικασία κατασκευής PCBΣτην διαδικασία της συγκόλλησης με επανεξέλιξη, απαιτείται ατμόσφαιρα αζώτου και πρέπει να τοποθετηθούν οι πίνακες εκτυπωμένων κυκλωμάτων σε αυτήν.Στη συνέχεια, να ψύξει την θερμοκρασία της πλακέτας PCB, και τα ηλεκτρονικά εξαρτήματα θα είναι μόνιμα στερεωμένα στο PCB.
Όταν οι εργαζόμενοι στην Ελέγχου Ποιότητας επιθεωρήσουν ότι η τοποθέτηση των συστατικών του SMD PCB είναι σωστή και σε καλή κατάσταση, θα τρέξουμε τα PCB στον φούρνο της επανεξέτασης.Χρησιμοποιούμε 10 φούρνους επαναρρόφησης ζώνης θερμοκρασίας 10 για να εξασφαλίσουμε καλή συγκόλλησηΦυσικά, ο μηχανικός πρέπει να προσαρμόσει το προφίλ για να είναι ακριβώς κατάλληλο για το έργο.
6. 100% Επιθεώρηση AOI
Μπορούμε απλά να ανακουφιστούμε αφού τα εξαρτήματα έχουν συγκολληθεί επιτυχώς στο PCB; Φυσικά όχι.Έτσι χρησιμοποιούμε τις επιθεωρήσεις AOI στην μαζική παραγωγή.
Υπάρχουν αρκετές κάμερες.που χρησιμοποιούνται για να τραβήξουν μια φωτογραφία της πλακέτας PCB μετά τη συγκόλληση των εξαρτημάτων και να στείλουν αυτές τις φωτογραφίες στο σύστημα AOI που συγκρίνει κάθε φωτογραφία με το δείγμα σωστών φωτογραφιών PCB εάν υπάρχουν λάθηΘα ειδοποιούσε τον χειριστή ποια πλακέτα έχει ένα λάθος, και στη συνέχεια η ελαττωματική πλακέτα κυκλώματος θα έβγαινε για επιθεώρηση ξανά.
Δεν είναι υπερβολή να πούμε ότι η ακρίβεια και η συνέπεια της διαδικασίας συναρμολόγησης PCB SMT δεν μπορούν να εξασφαλιστούν χωρίς σύστημα επιθεώρησης AOI.Όλα τα PCBA μας μετά την παραγωγή SMT ελέγχονται 100% από AOI (αυτόματη οπτική επιθεώρηση) για να αποφευχθούν οι κακές συνδέσεις συγκόλλησης ή τα λάθος εξαρτήματα στην παραγωγή SMT.
7. 100% οπτική επιθεώρηση
Παρόλο που η AOI μπορεί να εντοπίσει τα περισσότερα ελαττώματα στη διαδικασία συναρμολόγησης PCB smt, απαιτούνται επίσης οπτικές επιθεωρήσεις ελαττωμάτων για καλλυντικά ελαττώματα, όπως μικρές γρατζουνιές στις γυμνές πλάκες PCB.Κατανοούμε ότι η οπτική επιθεώρηση είναι πολύ χρονοβόρα και δαπανηρή, αλλά πάντα κάνουμε 100% οπτική επιθεώρηση για να αποφύγουμε την αποστολή ελαττωματικών PCB.
8. Ελέγχος ποιότητας και ασφάλειας
Αφού τελειώσουν οι εργάτες της Ελέγχου Ποιότητας οι επιθεωρήσεις των PCB της SMT, το προσωπικό της Ελέγχου Ποιότητας θα ελέγξει τα PCB, συγκρίνοντας τα σχέδια του πελάτη και τις σημειώσεις των μηχανικών μας.κλπ για να βεβαιωθείτε ότι η επιφάνεια τοποθέτηση τεχνολογία συναρμολόγηση γίνεται σωστάΟ σκοπός είναι να διασφαλιστεί ότι τα PCB παράγονται σωστά στην επιφανειακή έλξη.Συγκρότηση SMTΕίναι έτοιμο να περάσει στην επόμενη διαδικασία.
