1. Χαρακτηριστικά

1Μια στάση OEM Υπηρεσία, Κατασκευασμένο στο Shenzhen της Κίνας

2Κατασκευάστηκε από Gerber File και BOM List από τον πελάτη.

3. FR4 υλικό, πληροί το πρότυπο 94V0

4. SMT, τεχνολογική υποστήριξη DIP

5Χωρίς μόλυβδο, προστασία του περιβάλλοντος

6. Συμμόρφωση UL, CE, ROHS

7Μεταφορά: DHL, UPS, TNT, EMS ή ανάλογα με τις απαιτήσεις του πελάτη

2. PCBAΤεχνική ικανότητα

Πιστοποιητικά:

ISO9001 / ISO14001 / ISO45001 (στρατιωτικό) / TS16949 (αυτοκίνητο) / RoHS / UL

Πρωτότυπη διαδικασία συναρμολόγησης PCB

Σχεδιασμός και κατασκευή PCB:
Συνεργασία με σχεδιαστές PCB για τη δημιουργία σχεδίων και σχεδίων για πρωτότυπα PCB.
Τελείωση του σχεδιασμού PCB, λαμβανομένης υπόψη της τοποθέτησης των εξαρτημάτων, της διαδρομής των ιχνοστοιχείων και τυχόν ειδικών απαιτήσεων.
Στείλτε αρχεία σχεδιασμού στον κατασκευαστή PCB για ταχεία δημιουργία πρωτοτύπων.
Λαμβάνετε το γυμνό πρωτότυπο PCB από τον κατασκευαστή και το ελέγχετε για τυχόν ελαττώματα.

Προμήθεια εξαρτημάτων:
Προσδιορίστε τα απαιτούμενα ηλεκτρονικά εξαρτήματα όπως IC, αντίσταση, πυκνωτές και συνδέσμους.
Αγοράστε τα απαραίτητα εξαρτήματα, συνήθως από διανομέα ή ηλεκτρονική πηγή που προσφέρει εξαρτήματα σε μικρές ποσότητες.
Βεβαιώνεται ότι τα εξαρτήματα είναι συμβατά με τον σχεδιασμό PCB και πληρούν τις προδιαγραφές του έργου.

Εγχειρίδιο συναρμολόγησης PCB:
Προετοιμάστε το PCB για συναρμολόγηση καθαρίζοντας την επιφάνεια και εφαρμόζοντας πάστα συγκόλλησης στα πλαίσια των εξαρτημάτων.
Τα εξαρτήματα τοποθετούνται και συγκολλούνται χειροκίνητα στο PCB με τη χρήση συγκόλλησης ή σταθμού επεξεργασίας θερμού αέρα.
Ελέγξτε οπτικά το συναρμολογημένο PCB για να διασφαλιστεί η σωστή τοποθέτηση των εξαρτημάτων και οι συνδέσεις συγκόλλησης.

Προαιρετική αυτοματοποιημένη διαδικασία συναρμολόγησης:
Για μεγαλύτερες ποσότητες πρωτότυπων ή πιο περίπλοκα PCB, εξετάστε τη χρήση ημιαυτόματου ή αυτοματοποιημένου

διαδικασία συναρμολόγησης όπως:
Εκτύπωση με πρότυπα για εφαρμογές πάστες συγκόλλησης
Μηχανές διάλεξης και τοποθέτησης για τοποθέτηση εξαρτημάτων
Επιστροφική συγκόλληση σε φούρνο συγκέντρωσης

Δοκιμασία και αντιμετώπιση προβλημάτων:
Εκτέλεση διαφόρων δοκιμών για την επαλήθευση της λειτουργικότητας και της αξιοπιστίας του πρωτότυπου PCB, όπως:
Ηλεκτρικές δοκιμές (π.χ. μετρήσεις συνέχειας, αντίστασης, τάσης και ρεύματος)
Λειτουργική δοκιμή για τη διασφάλιση της συμμόρφωσης των PCB με τις προδιαγραφές σχεδιασμού
Επιλύστε τυχόν προβλήματα που εντοπίζονται κατά τη διάρκεια των δοκιμών και πραγματοποιήστε τις απαραίτητες τροποποιήσεις στον σχεδιασμό ή τη διαδικασία συναρμολόγησης των PCB.

Επαναληπτικός σχεδιασμός και συναρμολόγηση:
Να πραγματοποιούνται τυχόν αναγκαίες τροποποιήσεις σχεδιασμού του PCB με βάση τα αποτελέσματα των δοκιμών και την ανατροφοδότηση.
Επαναλάβετε τη διαδικασία κατασκευής και συναρμολόγησης με ένα ενημερωμένο σχέδιο.
Συνεχίζεται αυτή η επαναληπτική διαδικασία μέχρι το πρωτότυπο PCB να πληροί όλες τις απαιτούμενες προδιαγραφές και τους στόχους απόδοσης.

Τελική συσκευασία και έγγραφα:
Συσκευάστε πρωτότυπα PCB για ασφαλή αποθήκευση και μεταφορά.
Παρέχετε κάθε απαραίτητη τεκμηρίωση, όπως οδηγίες συναρμολόγησης, σχέδια και εκθέσεις δοκιμών.

Βασικές σκέψεις για την κατασκευή πρωτότυπων PCB:

Έμφαση στην ταχεία ανταπόκριση και την ευελιξία για την προσαρμογή στις αλλαγές σχεδιασμού
Κατασκευή αρχικών πρωτοτύπων με τεχνικές χειροκίνητης συναρμολόγησης, όπως συγκόλληση μέσω τρύπας
Χρησιμοποιήστε την προμήθεια μικρού όγκου εξαρτημάτων για την υποστήριξη της διαδικασίας κατασκευής πρωτοτύπων
Διενεργεί διεξοδικές δοκιμές και αντιμετώπιση προβλημάτων για τον εντοπισμό και την επίλυση προβλημάτων σχεδιασμού ή συναρμολόγησης
Στενή συνεργασία μεταξύ σχεδιαστών PCB, συναρμολογητών και ενδιαφερόμενων μερών του έργου

Ηπρωτότυπο συναρμολόγησης PCBΗ διαδικασία είναι κρίσιμη για την επικύρωση του σχεδίου, τον εντοπισμό τυχόν προβλημάτων και τη βελτίωση του προϊόντος πριν από την πλήρη παραγωγή.Επιτρέπει την ταχεία επανάληψη και δοκιμή για να διασφαλιστεί ότι ο τελικός σχεδιασμός PCB πληροί τις απαιτήσεις του έργου.

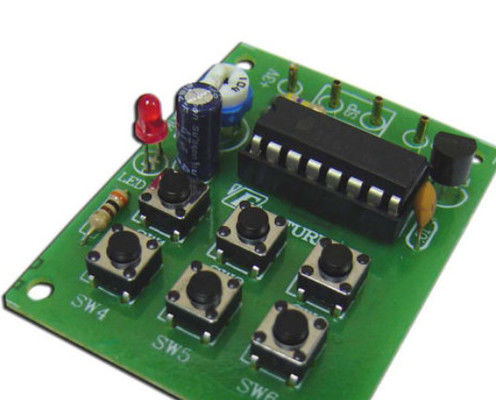

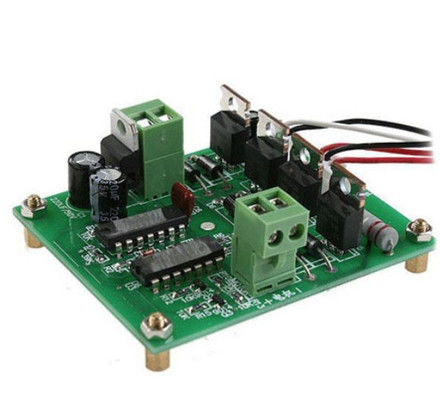

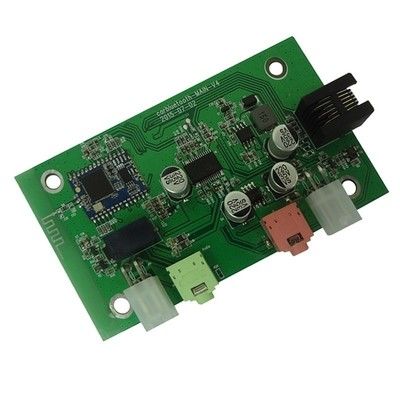

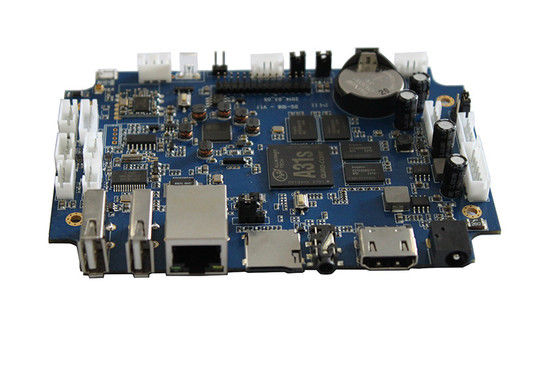

Εικόνες PCBA
