Αισθητήρας LED διπλής όψης OEM Πρωτότυπο PCB Συνέλευση PCB πλακέτα, εργοστάσιο PCB, SMT Συνέλευση,3 Mil Πρωτότυπο PCB Συνέλευση

Αισθητήρας LED διπλής όψης OEM πρωτότυπο PCB συναρμολόγηση PCB πλακέτα, εργοστάσιο PCB, SMT συναρμολόγηση,3 Mil

1. Χαρακτηριστικά

1Μια στάση OEM Υπηρεσία, Κατασκευασμένο στο Shenzhen της Κίνας

2Κατασκευάστηκε από Gerber File και BOM List από τον πελάτη.

3. FR4 υλικό, πληροί το πρότυπο 94V0

4. SMT, τεχνολογική υποστήριξη DIP

5Χωρίς μόλυβδο, προστασία του περιβάλλοντος

6. Συμμόρφωση UL, CE, ROHS

7Μεταφορά: DHL, UPS, TNT, EMS ή ανάλογα με τις απαιτήσεις του πελάτη

2. PCBAΤεχνική ικανότητα

Πιστοποιητικά:

ISO9001 / ISO14001 / ISO45001 (στρατιωτικό) / TS16949 (αυτοκίνητο) / RoHS / UL

    Πρωτότυπη συναρμολόγηση PCBείναι η διαδικασία κατασκευής και δοκιμής μικρής κλίμακας εκδόσεων πλακών κυκλωμάτων πριν προχωρήσει στην πλήρη παραγωγή.Αυτό το στάδιο είναι κρίσιμο στον κύκλο ζωής ανάπτυξης προϊόντος, καθώς επαληθεύει το σχεδιασμό των PCB, λειτουργικότητα και κατασκευαστικότητα.

Τα ακόλουθα είναι τα βασικά βήματα πουπρωτότυπο συναρμολόγησης PCB:

Επισκόπηση σχεδιασμού:
Εξετάζει διεξοδικά τα έγγραφα σχεδιασμού PCB, συμπεριλαμβανομένων των σχεδίων και των σχεδίων, ώστε να εξασφαλίζεται ότι τα σχέδια πληρούν τις λειτουργικές και τεχνικές απαιτήσεις.
Η επανεξέταση αυτή μπορεί να περιλαμβάνει έλεγχο για παραβιάσεις των κανόνων σχεδιασμού, τοποθέτηση εξαρτημάτων, δρομολόγηση σήματος και συνολική κατασκευαστικότητα.

Επιλογή και προμήθεια συστατικών:
Επιλέξτε τα απαιτούμενα ηλεκτρονικά εξαρτήματα, όπως ολοκληρωμένα κυκλώματα, αντίστοιχοι, πυκνωτές και συνδέσμους με βάση τις προδιαγραφές σχεδιασμού.
Τα στοιχεία αυτά προμηθεύονται από αξιόπιστους προμηθευτές, εξασφαλίζοντας τη διαθεσιμότητά τους και τη συμμόρφωσή τους με τις απαιτήσεις σχεδιασμού.

Πρωτότυπα PCB κατασκευής:
Τα αρχεία σχεδιασμού PCB αποστέλλονται στην εγκατάσταση παραγωγής PCB, η οποία παράγει φυσικά πρωτότυπα PCB.
Αυτό μπορεί να περιλαμβάνει διαδικασίες όπως η επικάλυψη με χαλκό, η τρύπανση και η εφαρμογή μάσκας συγκόλλησης για τη δημιουργία της απαιτούμενης πολυεπίπεδης δομής PCB.

Συγκρότημα εξαρτήματος:
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται και συγκολλούνται στο πρωτότυπο PCB χειροκίνητα ή ημιαυτόματα.
Αυτό μπορεί να γίνει χρησιμοποιώντας τεχνικές όπως η συγκόλληση μέσω τρύπας, η συγκόλληση επιφάνειας ή ακόμη και προηγμένες διαδικασίες όπως η συγκόλληση ανά ροή.

Επιθεώρηση και δοκιμή:
Ελέγξτε διεξοδικά το συναρμολογημένο πρωτότυπο PCB για τυχόν ελαττώματα κατασκευής, όπως γέφυρες συγκόλλησης, ελλείποντα εξαρτήματα ή εσφαλμένο προσανατολισμό των εξαρτημάτων.
Οι λειτουργικές δοκιμές πραγματοποιούνται για την επαλήθευση της λειτουργίας του PCB, συμπεριλαμβανομένης της συνδεσιμότητας, της ακεραιότητας του σήματος και της λειτουργικότητας των μεμονωμένων κυκλωμάτων και υποσυστημάτων.

Επαναλήψεις και βελτιώσεις σχεδιασμού:
Με βάση τα αποτελέσματα της επιθεώρησης και των δοκιμών, ο σχεδιασμός PCB μπορεί να βελτιωθεί ή να τροποποιηθεί για την επίλυση τυχόν προβλημάτων ή τη βελτιστοποίηση της απόδοσής του.
Αυτή η διαδικασία επανάληψης συνεχίζεται μέχρι το πρωτότυπο PCB να πληροί τις απαιτούμενες προδιαγραφές και απαιτήσεις.
Πρωτότυπο συναρμολόγησης PCBΣυνήθως εκτελείται σε μικρές παρτίδες ή μεμονωμένες μονάδες, χρησιμοποιώντας εξειδικευμένο εξοπλισμό, όπως μηχανές επιλογής και τοποθέτησης, φούρνους επανεξέτασης και εξοπλισμό δοκιμών.

Πριν από τη μαζική παραγωγή, η επιτυχής ολοκλήρωση τηςπρωτότυπο συναρμολόγησης PCBΗ φάση αυτή είναι κρίσιμη για την εξασφάλιση της αξιοπιστίας, της λειτουργικότητας και της κατασκευαστικότητας του τελικού προϊόντος PCB.

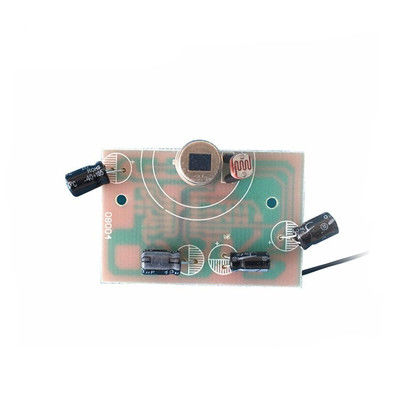

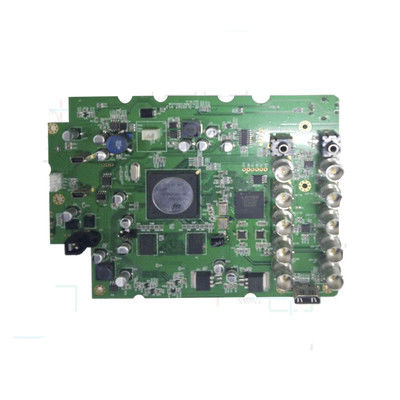

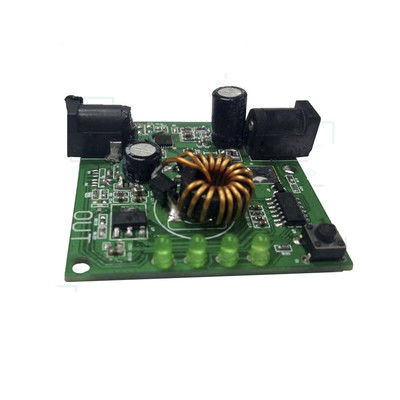

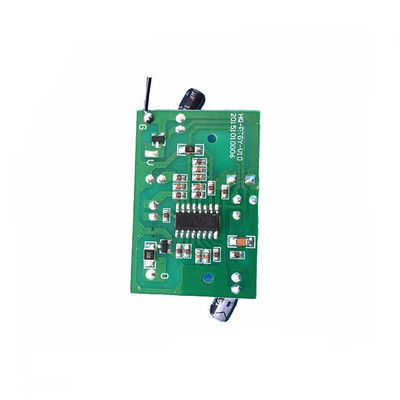

2. PCBA Εικόνες
