Αλουμίνιο Led βαρύ χαλκό 22-28 στρώσεις Custom Τυπωμένα κυκλώματα πλακέτες βαρύ χαλκό PCB

Αλουμίνιο Led βαρύ χαλκό 22-28 στρώσεις Custom εκτυπωμένα πλαίσια κυκλώματος βαρύ χαλκό PCB

1. Χαρακτηριστικά

1Μια στάση OEM Υπηρεσία, Κατασκευασμένο στο Shenzhen της Κίνας

2Κατασκευάστηκε από Gerber File και BOM List από τον πελάτη.

3. FR4 υλικό, πληροί το πρότυπο 94V0

4. SMT, τεχνολογική υποστήριξη DIP

5Χωρίς μόλυβδο, προστασία του περιβάλλοντος

6. Συμμόρφωση UL, CE, ROHS

7Μεταφορά: DHL, UPS, TNT, EMS ή ανάλογα με τις απαιτήσεις του πελάτη

2. PCBΤεχνική ικανότητα

Πιστοποιητικά:

ISO9001 / ISO14001 / ISO45001 (στρατιωτικό) / TS16949 (αυτοκίνητο) / RoHS / UL

    Σημείο PCB πάχους χαλκούείναι ένας ειδικός τύπος κυκλωτικής πλακέτας που έχει ένα παχύτερο στρώμα χαλκού σε σύγκριση με ένα τυποποιημένο PCB.Αυτό το αυξημένο πάχος χαλκού παρέχει αρκετά πλεονεκτήματα και είναι κατάλληλο για συγκεκριμένες εφαρμογές.

Τα βασικά χαρακτηριστικά των παχών PCB χαλκού περιλαμβάνουν:

Δάχος χαλκού:
Το πάχος του στρώματος χαλκού ενός τυποποιημένου PCB είναι συνήθως 1 έως 2 ουγγιές ανά τετραγωνικό πόδι (oz / ft2), που ισοδυναμεί με πάχος περίπου 35-70 μικρών.
Πυρήνες PCB από πάχος χαλκούέχουν σημαντικά παχύτερα στρώματα χαλκού, συνήθως 3 oz/sq ft έως 12 oz/sq ft ή περισσότερο, που ισοδυναμεί με πάχος 105-420 μικρών.

Ικανότητα χειρισμού ισχύος:
Η αύξηση του πάχους του χαλκού επιτρέπειπαχιά PCB χαλκούνα χειρίζονται υψηλότερα επίπεδα ρεύματος και ισχύος χωρίς υπερβολική συσσώρευση θερμότητας ή πτώση τάσης.
Αυτό τα καθιστά ιδανικά για εφαρμογές που απαιτούν μεγάλη κατανάλωση ενέργειας, όπως τροφοδοσίες, κινητήρες και ηλεκτρονικά συστήματα υψηλού ρεύματος.

Θερμική διαχείριση:
Τα παχύτερα στρώματα χαλκού λειτουργούν ως αποτελεσματικοί απορροφητές θερμότητας, βελτιώνοντας την απώλεια θερμότητας από τα εξαρτήματα θέρμανσης στο PCB.
Αυτή η βελτιωμένη ικανότητα διαχείρισης της θερμότητας είναι κρίσιμη για τα σχέδια κυκλωμάτων υψηλής ισχύος, υψηλού ρεύματος ή υψηλής πυκνότητας.
Ηλεκτρική αγωγικότητα
Το αυξημένο πάχος χαλκού μειώνει την αντίσταση του ίχνη, βελτιώνοντας τη συνολική απόδοση του κυκλώματος και την ακεραιότητα του σήματος.
Αυτό είναι επωφελές για εφαρμογές που απαιτούν χαμηλή αντίσταση, κυκλώματα υψηλού ρεύματος, όπως ηλεκτρονικά ισχύος ή ψηφιακά σχέδια υψηλής ταχύτητας.

Σκληρότητα και μηχανική αντοχή:
Λόγω του αυξημένου πάχους του χαλκού,παχιά PCB χαλκούέχουν την τάση να είναι ισχυρότερες και μηχανικά ισχυρότερες, γεγονός που τις καθιστά κατάλληλες για εφαρμογές με απαιτήσεις δονήσεων, συγκρούσεων ή καταπόνησης.

Προκλήσεις κατασκευής:
Κατασκευήπαχιά PCB χαλκούαπαιτεί εξειδικευμένες διαδικασίες κατασκευής, όπως προηγμένες τεχνικές τρύπησης, βελτιωμένη επικάλυψη και εξειδικευμένες μεθόδους χαρακτικής.
Αυτές οι διαδικασίες παραγωγής μπορεί να είναι πιο περίπλοκες και δαπανηρές σε σύγκριση με την παραγωγή συμβατικών PCB.

Οι εφαρμογές των παχών PCB χαλκού περιλαμβάνουν:

Ηλεκτρονικά συστήματα ισχύος, όπως μετατροπείς, μετατροπείς και κινητήρες

Συνορια υψηλού ρεύματος, συμπεριλαμβανομένων των βιομηχανικών συστημάτων ελέγχου και διανομής

Ηλεκτρονικά είδη αυτοκινήτων, συμπεριλαμβανομένων των ηλεκτρικών οχημάτων και των υβριδικών κινητήρων

Αεροδιαστημικές και αμυντικές εφαρμογές με αυστηρές απαιτήσεις ισχύος και θερμότητας

Εξοπλισμός τηλεπικοινωνιών και δικτύων με υψηλές απαιτήσεις ρεύματος και ισχύος

Πυρήνες PCB από πάχος χαλκούμπορεί να χρησιμοποιηθεί στον σχεδιασμό και την ανάπτυξη ανθεκτικών, αξιόπιστων και υψηλής απόδοσης ηλεκτρονικών συστημάτων σε διάφορες βιομηχανίες όπου η χειρισμός ισχύος,Η θερμική διαχείριση και η ηλεκτρική αγωγιμότητα είναι βασικοί παράγοντες.

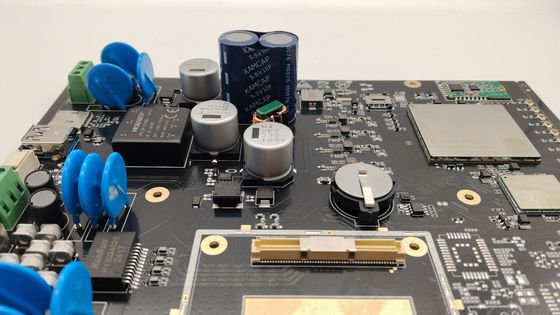

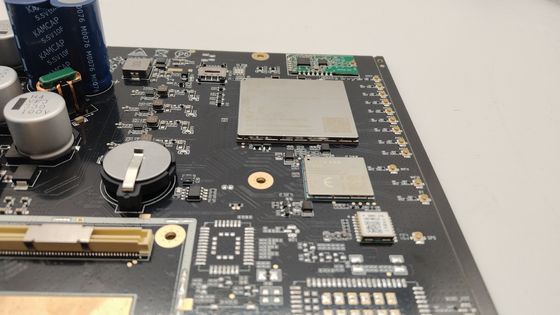

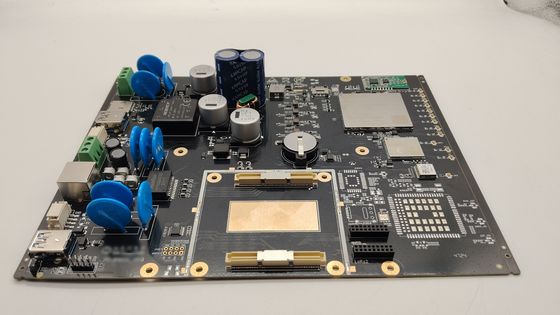

2. Εικόνες PCB
