| Ονομασία μάρκας: | KAZ |
| Αριθμός μοντέλου: | Καζά-Β-045 |
| Τροποποιημένο: | 1 ΜΟΝΆΔΑ |
| τιμή: | 0.1-20 USD / Unit |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, L/C, D/A |
| Ικανότητα εφοδιασμού: | 2000 τετρ.μέτρο/μήνας |
Χρυσόχρωμα Επιφάνεια Φινίρισμα Ηλεκτρονική επιφάνεια Συγκρότημα Πολυεπίπεδης κυκλική επιφάνεια
1Χαρακτηριστικά των κυκλωμάτων
1Μια στάση OEM Υπηρεσία, Κατασκευασμένο στο Shenzhen της Κίνας
2Κατασκευάστηκε από Gerber File και BOM List από τον πελάτη.
3. FR4 υλικό, πληροί το πρότυπο 94V0
4. SMT, τεχνολογική υποστήριξη DIP
5Χωρίς μόλυβδο, προστασία του περιβάλλοντος
6. Συμμόρφωση UL, CE, ROHS
7Μεταφορά: DHL, UPS, TNT, EMS ή ανάλογα με τις απαιτήσεις του πελάτη
2Πίνακα κυκλωμάτωνΤεχνική ικανότητα
| ΕΜΤ | Ακριβότητα θέσης: 20 μm |
| Μέγεθος των εξαρτημάτων:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Μέγιστο ύψος στοιχείου: 25 mm | |
| Μέγιστο μέγεθος PCB:680 × 500 mm | |
| Ελάχιστο μέγεθος PCB: χωρίς περιορισμούς | |
| Μονάδα διαμόρφωσης:0.3 έως 6 mm | |
| Βάρος PCB:3kg | |
| Στρατιώτης κυμάτων | Μέγιστο πλάτος PCB: 450 mm |
| Ελάχιστο πλάτος PCB: χωρίς περιορισμούς | |
| Υψόμετρο του συστατικού: 120 mm/Bot 15 mm | |
| Επικεφαλής | Τύπος μετάλλου: μέρος, ολόκληρο, ενσωματωμένο, παράλληλο |
| Μεταλλικό υλικό: χαλκός, αλουμίνιο | |
| Τελεία επιφάνειας:επίστωση Au,επίστωση sliver,επίστωση Sn | |
| Αεροδόχος κύστης:<20% | |
| Τεχνική διάταξη | Πεδίο πίεσης: 0-50KN |
| Μέγιστο μέγεθος PCB: 800X600mm | |
| Δοκιμές | Πληροφορικές και επικοινωνίες,πτήση με ανιχνευτές,έλεγχος λειτουργίας,κυκλισμός θερμοκρασίας |
Πίνακες εκτυπωμένων κυκλωμάτων (PCB) είναι τα βασικά στοιχεία του ηλεκτρονικού εξοπλισμού και αποτελούν το φυσικό υπόβαθρο που συνδέει και υποστηρίζει διάφορα ηλεκτρονικά στοιχεία.Παίζει ζωτικό ρόλο στη λειτουργικότητα και την αξιοπιστία των ηλεκτρονικών συστημάτων.
Βασικές πτυχές των ηλεκτρονικών κυκλωτικών πλακών περιλαμβάνουν:
στρώσεις και σύνθεση:
Τα PCB συνήθως αποτελούνται από πολλαπλά στρώματα, με το πιο κοινό να είναι ένα 2- ή 4-στρωτό σχέδιο.
Τα στρώματα αυτά είναι κατασκευασμένα από χαλκό που χρησιμεύει ως αγωγός και ένα μη αγωγό υπόστρωμα, όπως η υαλοπλαστική (FR-4) ή άλλα ειδικά υλικά.
Άλλα στρώματα μπορεί να περιλαμβάνουν τα επίπεδα ισχύος και εδάφους για τη διανομή ισχύος και τη μείωση του θορύβου.
Συνδέσεις και ίχνη:
Το στρώμα χαλκού χαραμίζεται για να σχηματίσουν αγωγικά ίχνη που χρησιμεύουν ως μονοπάτια για τα ηλεκτρικά σήματα και την ενέργεια.
Οι διάδρομοι είναι τρύπες που συνδέουν τα ίχνη μεταξύ διαφορετικών στρωμάτων, επιτρέποντας πολλαπλές διασυνδέσεις.
Τα πρότυπα πλάτους, διαστήματος και δρομολόγησης των ίχνη σχεδιάζονται για να βελτιστοποιήσουν την ακεραιότητα του σήματος, την αντίσταση και τη συνολική ηλεκτρική απόδοση.
Ηλεκτρονικό στοιχείο:
Τα ηλεκτρονικά εξαρτήματα, όπως τα ολοκληρωμένα κυκλώματα, οι αντίστοιχοι, οι πυκνωτές και οι συνδετήρες, τοποθετούνται και συγκολλούνται στο PCB.
Η τοποθέτηση και η διαδρομή αυτών των εξαρτημάτων είναι κρίσιμη για τη διασφάλιση βέλτιστης απόδοσης, ψύξης και συνολικής λειτουργικότητας του συστήματος.
Τεχνολογία κατασκευής PCB:
Οι διαδικασίες κατασκευής PCB περιλαμβάνουν συνήθως βήματα όπως το στρώμα, το τρυπάνι, η επικάλυψη με χαλκό, η χαρακτική και η εφαρμογή μάσκας συγκόλλησης.
Προηγμένες τεχνολογίες όπως το τρυπάνι με λέιζερ, η προηγμένη επιχρίστωση και η πολυεπίπεδη συν-επεξεργασία χρησιμοποιούνται σε εξειδικευμένα σχέδια PCB.
Συγκρότηση και συγκόλληση PCB:
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται και συγκολλούνται στο PCB είτε χειροκίνητα είτε αυτόματα, χρησιμοποιώντας τεχνικές όπως η συγκόλληση μέσω τρύπας ή η συγκόλληση επιφάνειας.
Η συγκόλληση με ανάκαμψη και η συγκόλληση με κύματα είναι κοινές αυτοματοποιημένες διαδικασίες για τη σύνδεση εξαρτημάτων.
Δοκιμές και έλεγχος ποιότητας:
Το PCB υποβάλλεται σε διάφορες διαδικασίες δοκιμών και επιθεώρησης, όπως οπτική επιθεώρηση, ηλεκτρικές δοκιμές και λειτουργικές δοκιμές για να εξασφαλιστεί η αξιοπιστία και η απόδοσή του.
Τα μέτρα ελέγχου της ποιότητας, όπως οι επιθεωρήσεις κατά τη διαδικασία και οι πρακτικές σχεδιασμού για την κατασκευή (DFM), συμβάλλουν στη διατήρηση υψηλών προτύπων στην παραγωγή PCB.
Ηλεκτρονικά PCBχρησιμοποιούνται σε μια ευρεία ποικιλία εφαρμογών, συμπεριλαμβανομένων των καταναλωτικών ηλεκτρονικών συσκευών, βιομηχανικού εξοπλισμού, αυτοκινητοβιομηχανικών συστημάτων, ιατρικών συσκευών, αεροδιαστημικού και τηλεπικοινωνιακού εξοπλισμού, και πολλά άλλα.Συνεχιζόμενη πρόοδος στην τεχνολογία PCB, όπως η ανάπτυξη των PCB υψηλής πυκνότητας διασύνδεσης (HDI) και των ευέλικτων PCB, επέτρεψαν τη δημιουργία μικρότερων, ισχυρότερων και πιο ενεργειακά αποδοτικών ηλεκτρονικών συσκευών.

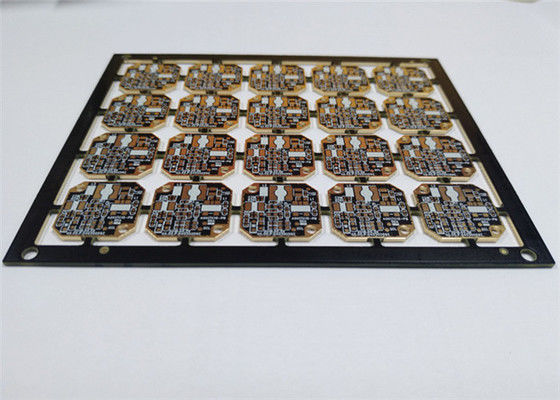

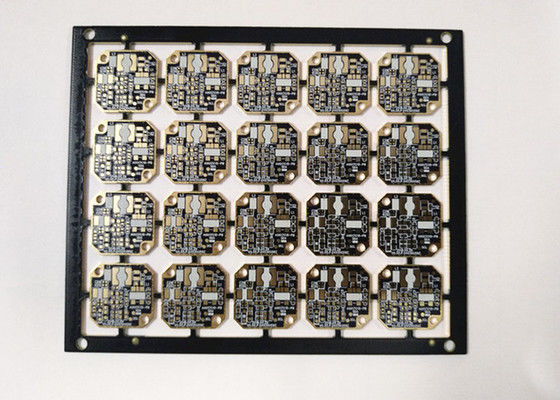

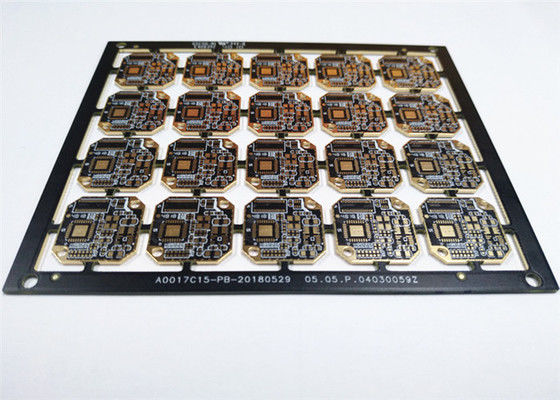

2Φωτογραφίες από το κύκλωμα.
