Ηλεκτρονικά κυκλώματα εκτυπωμένων κυκλωμάτων OEM PCB συναρμολόγηση shenzhen για Mini Computer PCB σχεδιασμό 1 oz 1.6mm

Ηλεκτρονικά κυκλώματα εκτυπωμένων κυκλωμάτων OEM PCB συναρμολόγηση shenzhen για Mini Computer PCB σχεδιασμό 1 oz 1.6mm



Λεπτομέρειες:




Τι μπορεί να κάνει για σας το KAZ Circuit:


• Σχεδιασμός PCB&PCBA
• Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
• Προμήθεια εξαρτημάτων
• Συγκρότημα PCB/SMT/DIP

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:


• Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
• Κατάλογος BOM (Καλύτερα με Excel fomart)
• Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)

Πληροφορίες εταιρείας:
Το KAZ Circuit είναι ένας επαγγελματίας κατασκευαστής PCB από την Κίνα από το 2007, παρέχει επίσης υπηρεσίες συναρμολόγησης PCB για τους πελάτες μας. Τώρα με περίπου 300 υπαλλήλους. Πιστοποιημένο με ISO9001, TS16949, UL, RoHS.Είμαστε βέβαιοι ότι θα σας παρέχουμε ποιοτικά προϊόντα με εργοστασιακή τιμή μέσα στον ταχύτερο χρόνο παράδοσης!

Ικανότητα κατασκευαστή:




Δυναμικό SMT





    Σχεδιασμός PCBA είναι η διαδικασία δημιουργίας της διάταξης και τοποθέτησης των συστατικών για τα ηλεκτρονικά κυκλώματα σε ένα έντυπο πλακέτο κυκλωμάτων.Σχεδιασμός PCBAείναι ζωτικής σημασίας για την επιτυχή κατασκευή και λειτουργία ηλεκτρονικών συσκευών.

Οι ακόλουθες είναι ορισμένες βασικές πτυχές του σχεδιασμού PCBA:

Σχεδιακή καταγραφή:
Ορισμός της λειτουργίας και των συνδέσεων των ηλεκτρονικών κυκλωμάτων.
Επιλέξτε τα κατάλληλα εξαρτήματα και συσκευασία.
Διασφαλίζει τη λογική ροή και τη συμμόρφωση με τους κανόνες σχεδιασμού.
Διαμόρφωση PCB:
Ορίστε τις διαστάσεις, το σχήμα και τη δομή των στρωμάτων.
Τοποθετήστε τα εξαρτήματα με τον βέλτιστο τρόπο για τη λειτουργικότητα, τη θερμική διαχείριση και την κατασκευαστικότητα.
Καλώδια διαδρομής για τη σύνδεση εξαρτημάτων, λαμβάνοντας υπόψη την ακεραιότητα του σήματος, τη διανομή ισχύος και την ηλεκτρομαγνητική συμβατότητα (EMC).
Ενσωματώστε κατευθυντήριες γραμμές σχεδιασμού για την κατασκευή (DFM).

Επιλογή και τοποθέτηση των εξαρτημάτων:
Επιλέξτε εξαρτήματα με βάση τις ηλεκτρικές, μηχανικές και περιβαλλοντικές απαιτήσεις.
Διατάσσουν τα εξαρτήματα ώστε να ελαχιστοποιηθούν τα μήκη των ίχνη, να βελτιστοποιηθούν οι διαδρομές σήματος και να διευκολυνθεί η συναρμολόγηση.
Εξετάστε τον προσανατολισμό των εξαρτημάτων, την ψύξη και την πρόσβαση για δοκιμές ή αναδιαμόρφωση.
Σχεδιασμός ισχύος:
Σχεδιασμός ενός αποδοτικού δικτύου διανομής ενέργειας για διαφορετικές σιδηροτροχιές τάσης.
Εφαρμογή χωριστών πυκνωτών, ρυθμιστών τάσης και άλλων κυκλωμάτων διαχείρισης ισχύος.
Βεβαιωθείτε ότι το γείρετε σωστά και ελαχιστοποιήστε τον θόρυβο/τα κύματα.
Ακεραιότητα σήματος και ΕΜΚ:
Έλεγχος της αντίστασης εντοπισμού, δρομολόγησης και τερματισμού ψηφιακών σημάτων υψηλής ταχύτητας.
Εφαρμόστε την προστασία, το φίλτρο και άλλες τεχνικές για τον μετριασμό των ηλεκτρομαγνητικών παρεμβολών (EMI).
Εξετάστε την προστασία από ηλεκτροστατική έκρηξη (ESD).
Θερμική διαχείριση:
Αναγνωρίζουν τα στοιχεία θέρμανσης και παρέχουν επαρκείς λύσεις ψύξης.
Συμπεριλάβετε θερμικούς διαδρόμους, απορροφητήρες θερμότητας και σκέψεις για την ροή του αέρα.
Δοκιμασία και κατασκευαστικότητα:
Ενσωματώνονται σημεία δοκιμής, άλματα και άλλα χαρακτηριστικά για τη διευκόλυνση των δοκιμών στο κύκλωμα.
Ακολουθήστε τις κατευθυντήριες γραμμές DFM σχετικά με τη μάσκα συγκόλλησης, την οθόνη εκτύπωσης και άλλες πτυχές που σχετίζονται με τη συναρμολόγηση.

Σχεδιασμός PCBAΣυνήθως περιλαμβάνει τη χρήση εξειδικευμένου λογισμικού CAD (υποβοηθούμενο από υπολογιστή σχεδιασμό), όπως Altium Designer, Eagle ή KiCad, για τη συλλογή του σχεδίου, τη διάταξη του PCB,και να παράγει τα απαραίτητα αρχεία κατασκευής.

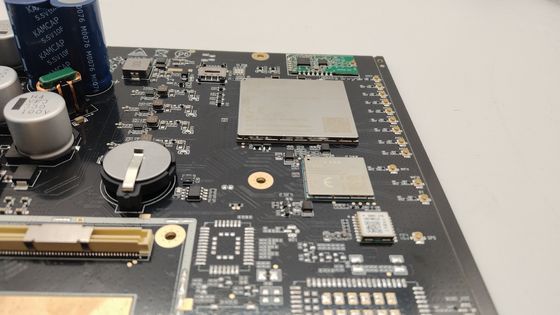

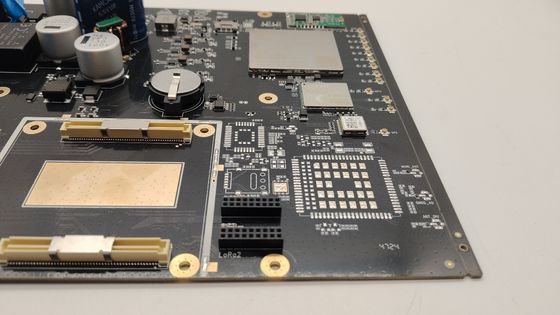

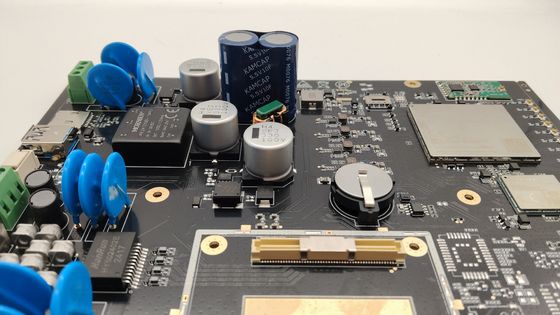

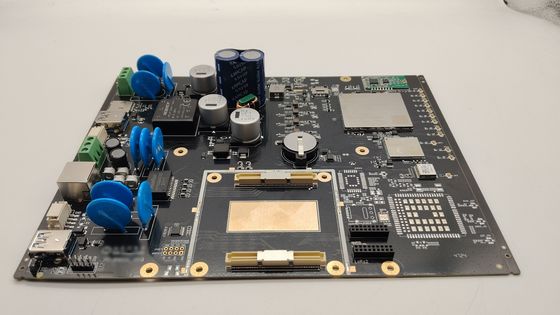

Φωτογραφίες από αυτό.Σχεδιασμός PCB PCBA για Μίνι Υπολογιστή
