10 FR4 ENIG PCB κυκλωμάτων στρώματα κατασκευής πινάκων με το χρυσό δάχτυλο

10 στρώσεις FR4 ENIG PCB πλακέτες κατασκευή με χρυσό δάχτυλο

Λεπτομέρειες:

Τι μπορεί να κάνει για σας το KAZ Circuit:

• Σχεδιασμός PCB & PCBA
• Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
• Προμήθεια εξαρτημάτων
• Συγκρότημα PCB/SMT/DIP

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

• Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
• Κατάλογος BOM (Καλύτερα με Excel fomart)
• Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)

Πληροφορίες εταιρείας:

Το KAZ Circuit είναι ένας επαγγελματίας κατασκευαστής PCB από την Κίνα από το 2007, παρέχει επίσης υπηρεσίες συναρμολόγησης PCB για τους πελάτες μας. Τώρα με περίπου 300 υπαλλήλους. Πιστοποιημένο με ISO9001, TS16949, UL, RoHS.Είμαστε βέβαιοι ότι θα σας παρέχουμε ποιοτικά προϊόντα με εργοστασιακή τιμή μέσα στον ταχύτερο χρόνο παράδοσης!

Ικανότητα κατασκευαστή:


Δυναμικό SMT

Πολυεπίπεδη PCB

Πολυεπίπεδη PCBείναι πλακέτα έντυπου κυκλώματος που αποτελείται από περισσότερα από δύο στρώματα χαλκού. Αποτελείται από εσωτερικό χαλκό, μονωτικό υπόστρωμα και εξωτερικό χαλκό,και η διασύνδεση μεταξύ των στρωμάτων επιτυγχάνεται με τρύπηση και επικάλυψη με χαλκόΣε σύγκριση με τα μονοστρωτά ή διστρωτά PCBπολυεπίπεδα PCBμπορεί να επιτύχει υψηλότερη πυκνότητα καλωδίωσης και πολύπλοκο σχεδιασμό κυκλωμάτων.

Πλεονεκτήματα των πολυστρωτών PCB:

Μεγαλύτερη πυκνότητα καλωδίωσης και δυνατότητες σχεδιασμού πολύπλοκων κυκλωμάτων
Καλύτερη ηλεκτρομαγνητική συμβατότητα και ακεραιότητα σήματος
Σύντομες διαδρομές μετάδοσης σήματος, βελτιωμένες επιδόσεις κυκλωμάτων
Μεγαλύτερη αξιοπιστία και μηχανική αντοχή
Περισσότερη ευελιξία στη διανομή ισχύος και εδάφους

Σύνθεση πολυεπίπεδων PCB:

Εσωτερικό χαλκό φύλλο: Παρέχει αγωγό στρώμα και καλωδίωση
Απομονωτικό υπόστρωμα (FR-4, διηλεκτρικό υψηλής συχνότητας με χαμηλή απώλεια κλπ.): Απομονώνει και υποστηρίζει κάθε στρώμα χαλκού
Εξωτερικό χαλκό φύλλο: Παρέχει καλωδίωση επιφάνειας και διεπαφή
Διατρημένη μεταλλικοποίηση: πραγματοποιεί ηλεκτρική σύνδεση μεταξύ των στρωμάτων
Επεξεργασία επιφανείας: HASL, ENIG, OSP και άλλες διαδικασίες επεξεργασίας επιφανείας

Σχεδιασμός και κατασκευή πολυεπίπεδων PCB:

Σχεδιασμός κυκλωμάτων: Ακεραιότητα σήματος, σχεδιασμός ακεραιότητας ισχύος/εδαφισμού πλακών πολλαπλών στρωμάτων
Διαμόρφωση και καλωδίωση: εύλογη κατανομή στρωμάτων και βελτιστοποίηση δρομολόγησης
Σχεδιασμός της διαδικασίας: μέγεθος ανοίγματος, διαφορά στρωμάτων, πάχος χαλκού φύλλου κλπ.
Επεξεργαστική διαδικασία: στρώση, τρύπηση, επικάλυψη χαλκού, χαρακτική, επεξεργασία επιφάνειας κλπ.

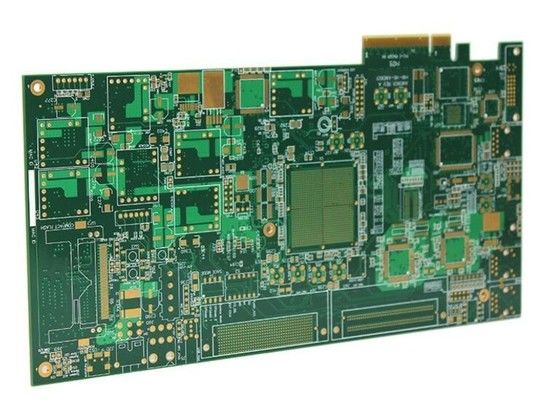

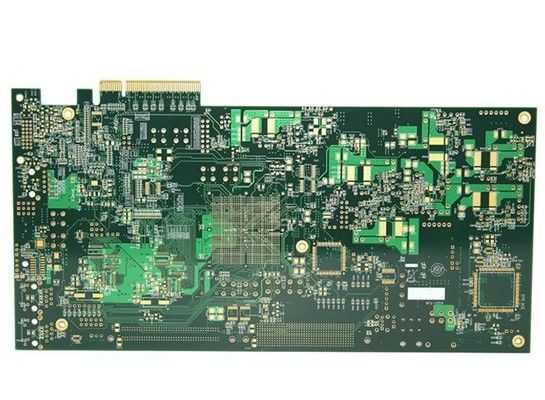

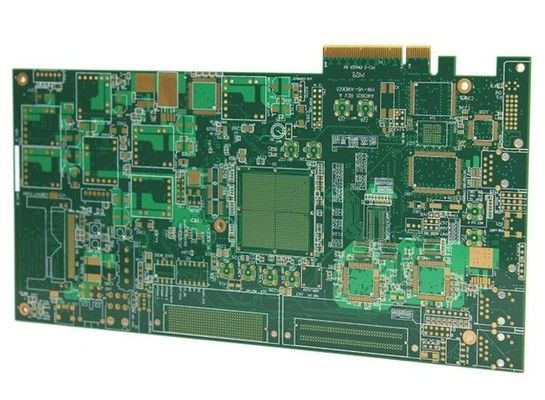

Περισσότερες φωτογραφίες από αυτό. 10 στρώσεις FR-4 ENIG High Tg PCB Circuit Board Κατασκευή με χρυσό δάχτυλο
