Μιγμάτων υλική άκαμπτη τυπωμένη κυκλωμάτων επεξεργασία PCB πινάκων πολυστρωματική

Περισσότερες λεπτομέρειες για την κατασκευή πολυεπίπεδων PCB

Προδιαγραφή:

Οι υπηρεσίες μας είναι οι εξής:

1. Προσφορά υπηρεσιών σχεδιασμού PCB και PCBA
2. Προσφέρουν υπηρεσία για την αγορά εξαρτημάτων σύμφωνα με το PCBA σας λίστα άνθηση
3Παραγωγή PCB σύμφωνα με το αρχείο σας Gerber
4. Προσφέρουμε SMT υπηρεσία για PCBA σας
5. Δεν υπάρχει όριο ποσότητας
6- Προμήθεια παραγωγής μικρών όγκων
7Η γρήγορη στροφή είναι διαθέσιμη.

• Απόδοση προϊόντος
• Γρήγορη παράδοση
• Εγκρίσεις ποιότητας
• Φήμη
• Υπηρεσία
• Μικρές παραγγελίες αποδεκτές
• Μέρη με εμπορική επωνυμία
• Χώρα καταγωγής
• Προσφερόμενες υπηρεσίες διανομής
• Ηλεκτρονικός σύνδεσμος
• Εμπειρογνώμονες
• Έντυπο Α
• Πράσινο προϊόν
• Εγγύηση/εγγύηση
• Χαρακτηριστικά του προϊόντος
• Διεθνείς εγκρίσεις
• Στρατιωτικές προδιαγραφές
• Συσκευή

Τι μπορεί να κάνει για σας το KAZ Circuit:

• Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
• Προμήθεια εξαρτημάτων
• Συγκρότημα PCB/SMT/DIP

Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:

• Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
• Κατάλογος BOM (Καλύτερα με Excel fomart)
• Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)

Πολυεπίπεδη PCB
Πολυεπίπεδη PCBείναι πλακέτα έντυπου κυκλώματος που αποτελείται από περισσότερα από δύο στρώματα χαλκού. Αποτελείται από εσωτερικό χαλκό, μονωτικό υπόστρωμα και εξωτερικό χαλκό,και η διασύνδεση μεταξύ των στρωμάτων επιτυγχάνεται με τρύπηση και επικάλυψη με χαλκόΣε σύγκριση με τα μονοστρωτά ή διστρωτά PCBπολυεπίπεδα PCBμπορεί να επιτύχει υψηλότερη πυκνότητα καλωδίωσης και πολύπλοκο σχεδιασμό κυκλωμάτων.

Πλεονεκτήματα των πολυστρωτών PCB:

Μεγαλύτερη πυκνότητα καλωδίωσης και δυνατότητες σχεδιασμού πολύπλοκων κυκλωμάτων
Καλύτερη ηλεκτρομαγνητική συμβατότητα και ακεραιότητα σήματος
Σύντομες διαδρομές μετάδοσης σήματος, βελτιωμένες επιδόσεις κυκλωμάτων
Μεγαλύτερη αξιοπιστία και μηχανική αντοχή
Περισσότερη ευελιξία στη διανομή ισχύος και εδάφους

Σύνθεση πολυεπίπεδων PCB:

Εσωτερικό χαλκό φύλλο: Παρέχει αγωγό στρώμα και καλωδίωση
Απομονωτικό υπόστρωμα (FR-4, διηλεκτρικό υψηλής συχνότητας με χαμηλή απώλεια κλπ.): Απομονώνει και υποστηρίζει κάθε στρώμα χαλκού
Εξωτερικό χαλκό φύλλο: Παρέχει καλωδίωση επιφάνειας και διεπαφή
Διατρημένη μεταλλικοποίηση: πραγματοποιεί ηλεκτρική σύνδεση μεταξύ των στρωμάτων
Επεξεργασία επιφανείας: HASL, ENIG, OSP και άλλες διαδικασίες επεξεργασίας επιφανείας

Σχεδιασμός και κατασκευή πολυεπίπεδων PCB:

Σχεδιασμός κυκλωμάτων: Ακεραιότητα σήματος, σχεδιασμός ακεραιότητας ισχύος/εδαφισμού πλακών πολλαπλών στρωμάτων
Διαμόρφωση και καλωδίωση: εύλογη κατανομή στρωμάτων και βελτιστοποίηση δρομολόγησης
Σχεδιασμός της διαδικασίας: μέγεθος ανοίγματος, διαφορά στρωμάτων, πάχος χαλκού φύλλου κλπ.
Επεξεργαστική διαδικασία: στρώση, τρύπηση, επικάλυψη χαλκού, χαρακτική, επεξεργασία επιφάνειας κλπ.

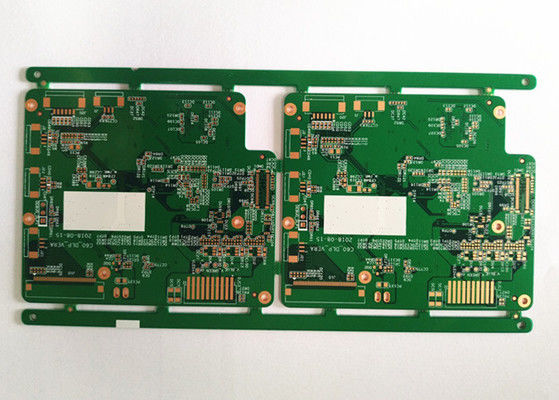

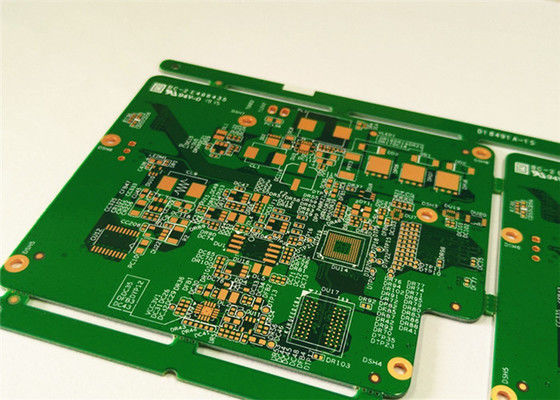

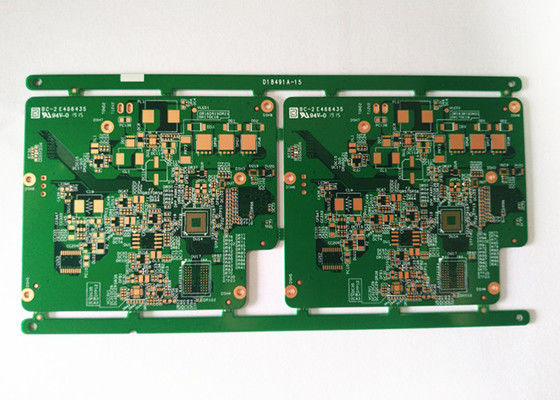

Περισσότερες φωτογραφίες για αυτό το υλικό μείγμα άκαμπτο τυπωμένα κυκλώματα πλακέτες πολυεπίπεδο PCB κατασκευή
