| Ονομασία μάρκας: | KAZpcb |
| Αριθμός μοντέλου: | PCB-B-014 |
| Τροποποιημένο: | 1 |
| τιμή: | 0.1-3usd/pc |
| Όροι πληρωμής: | Paypal/, T/T, Western Union |
| Ικανότητα εφοδιασμού: | 10000-20000 τετραγωνικά μέτρα το μήνα |
FR4 1.6mm πάχος πράσινη Soldermask λευκή Silkscreen πολυεπίπεδα εκτυπωμένα κυκλώματα, PCB συναρμολόγηση shenzhen.
Λεπτομερείς προδιαγραφές για FR4 1.6MM Green Soldermask πολυεπίπεδο εκτυπωμένων κυκλωμάτων με ENIG
| Κατηγορία | PCB |
| Σκηνές | 4L |
| Υλικό | FR-4 |
| Μοντέλο | 1/1/1/1OZ |
| Μονάδα: | 1.6mm |
| Σωλωτή μάσκα | Πράσινο |
| Πρότυπο ποιότητας | Κλάση IPC 2, 100% δοκιμή με ηλεκτρονικό σύστημα |
| Πιστοποιητικά | TS16949, ISO9001, UL, RoHS |
Σύντομη εισαγωγήΕταιρεία κυκλωμάτων SHENZHEN KAZ. LTD.
Σύντομη εισαγωγή
Η εταιρεία Shenzhen KAZ Circuit Co., Ltd, που ιδρύθηκε το 2007, είναι ένας κατασκευαστής PCB και PCBA.παραγωγή πολυεπίπεδων κυκλωτικών κυκλωμάτων και κυκλωτικών κυκλωμάτων με μεταλλικό υπόστρωμα, η οποία είναι μια υψηλής τεχνολογίας επιχειρήσεις που περιλαμβάνουν την παραγωγή, τις πωλήσεις, την εξυπηρέτηση και ούτω καθεξής.
Είμαστε σίγουροι ότι θα σας προσφέρουμε ποιοτικά προϊόντα με τιμές που καθορίζονται από το εργοστάσιο μέσα στον ταχύτερο χρόνο παράδοσης!
Τι μπορεί να κάνει για σας το KAZ Circuit:
Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
Προμήθεια εξαρτημάτων
Συγκρότημα PCB/SMT/DIP
Σύντομη παράδοση: 2L: 3-5 ημέρες
4L: 5-7 ημέρες
24h/48h: επείγουσα παραγγελία
Μέγεθος της εταιρείας: Περίπου 300 εργαζόμενοι
Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:
Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
Κατάλογος BOM (Καλύτερα με Excel fomart)
Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)
Ικανότητα κατασκευαστή:
| Δυναμικότητα | Διπλή πλευρά: 12000 τ.μ. / μήνα Πολυεπίπεδα: 8000 τ.μ. / μήνα |
| Ελάχιστο πλάτος/διαφορά γραμμής | 4/4 mil (1mil=0,0254mm) |
| Μοντέλο | 00,3 έως 4,0 mm |
| Σκηνές | 1 ~ 20 στρώματα |
| Υλικό | FR-4, Αλουμίνιο, PI |
| Δάχος χαλκού | 0.5 ~ 4oz |
| Υλικό Tg | Tg140~Tg170 |
| Μέγιστο μέγεθος PCB | 600*1200 mm |
| Μέγεθος τρύπας | 0.2 mm (+/- 0,025) |
| Επεξεργασία επιφάνειας | HASL, ENIG, OSP |
Πολυεπίπεδη PCBείναι πλακέτα έντυπου κυκλώματος που αποτελείται από περισσότερα από δύο στρώματα χαλκού. Αποτελείται από ένα εσωτερικό χαλκό, ένα μονωτικό υπόστρωμα και ένα εξωτερικό χαλκό,και η διασύνδεση μεταξύ των στρωμάτων επιτυγχάνεται με τρύπηση και επικάλυψη με χαλκόΣε σύγκριση με τα μονοστρωτά ή διστρωτά PCBπολυεπίπεδα PCBμπορεί να επιτύχει υψηλότερη πυκνότητα καλωδίωσης και πολύπλοκο σχεδιασμό κυκλωμάτων.
Πλεονεκτήματαπολυεπίπεδα PCB:
Μεγαλύτερη πυκνότητα καλωδίωσης και δυνατότητες σχεδιασμού πολύπλοκων κυκλωμάτων
Καλύτερη ηλεκτρομαγνητική συμβατότητα και ακεραιότητα σήματος
Σύντομες διαδρομές μετάδοσης σήματος, βελτιωμένες επιδόσεις κυκλωμάτων
Μεγαλύτερη αξιοπιστία και μηχανική αντοχή
Περισσότερη ευελιξία στη διανομή ισχύος και εδάφους
Σύνθεσηπολυεπίπεδα PCB:
Εσωτερικό χαλκό φύλλο: Παρέχει αγωγό στρώμα και καλωδίωση
Απομονωτικό υπόστρωμα (FR-4, διηλεκτρικό υψηλής συχνότητας με χαμηλή απώλεια κλπ.): Απομονώνει και υποστηρίζει κάθε στρώμα χαλκού
Εξωτερικό χαλκό φύλλο: παρέχει καλωδίωση επιφάνειας και διεπαφή
Διατρημένη μεταλλικοποίηση: πραγματοποιεί ηλεκτρική σύνδεση μεταξύ των στρωμάτων
Επεξεργασία επιφανείας: HASL, ENIG, OSP και άλλες διαδικασίες επεξεργασίας επιφανείας
Σχεδιασμός και κατασκευήπολυεπίπεδα PCB:
Σχεδιασμός κυκλωμάτων: Ακεραιότητα σήματος, σχεδιασμός ακεραιότητας ισχύος/εδαφισμού πλακών πολλαπλών στρωμάτων
Διαμόρφωση και καλωδίωση: εύλογη κατανομή στρωμάτων και βελτιστοποίηση δρομολόγησης
Σχεδιασμός της διαδικασίας: μέγεθος ανοίγματος, διαφορά στρωμάτων, πάχος χαλκού φύλλου κλπ.
Επεξεργαστική διαδικασία: στρώση, τρύπηση, επικάλυψη με χαλκό, χαρακτική, επεξεργασία επιφάνειας κ.λπ.

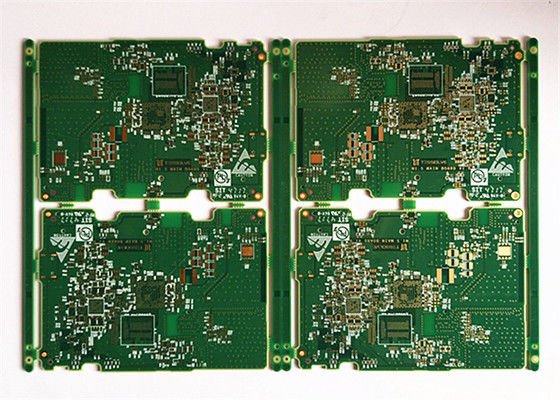

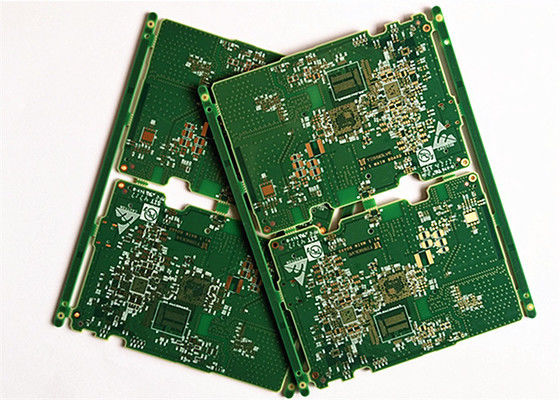

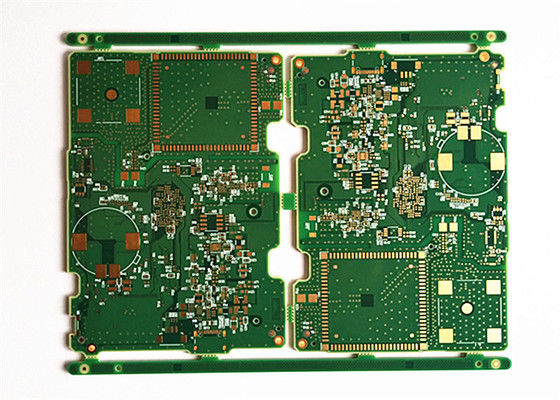

Περισσότερες φωτογραφίες του Green Soldermask 1.6MM 2OZ FR4 πολυεπίπεδο PCB με Immersion Silver
