Τυπωμένο κύκλωμα συνέλευση τμήματος
Created with Pixso.

FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ

FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ

Ονομασία μάρκας: Null
Αριθμός μοντέλου: KAZ
Τροποποιημένο: 1pcs
τιμή: 0.1-5 USD
Όροι πληρωμής: T/T, Western Union, Paypal
Ικανότητα εφοδιασμού: 20000 μέτρο
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT και ΕΜΒΎΘΙΣΗ:
Υποστήριξη
Εφαρμογή:
Κάμερα PCBA
Συστατικά:
Παρεχόμενος από τους πελάτες ή παρεχόμενος από τον κατασκευαστή
Δοκιμή PCB:
AOI 100%test για ανοικτός και κοντός
Δοκιμή PCBA:
Ακτίνα X, δοκιμή λειτουργίας
PCB:
HDI με το λέιζερ και τις θαμμένες τρύπες
Υλικό:
FR4
Επιφάνεια:
ENIG/HASL
Soldermask:
Πράσινος/κόκκινος/μπλε/ο Μαύρος
Συσκευασία λεπτομέρειες:
Vacuum Package
Δυνατότητα προσφοράς:
20000 μέτρο
Επισημαίνω:

1OZ τυπωμένη συνέλευση πινάκων κυκλωμάτων

,

1.6mm τυπωμένη συνέλευση πινάκων κυκλωμάτων

,

FR4 πίνακας κυκλωμάτων 6 στρώματος

Περιγραφή του προϊόντος

FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ



1. Λεπτομερείς προδιαγραφές


Υλικό  FR4
Πάχος πινάκων 1.6mm
Επεξεργασία επιφάνειας Αμόλυβδος
Πάχος χαλκού 1/1/1/1/1/1OZ
SoldermaskΜπλε
Silkscreen Άσπρος
Η ελάχιστη τρύπα τρυπανιών λέιζερ 4 μύλος
ΕπιτροπήΒ-περικοπή



Εισαγωγή:

Η τυπωμένη συνέλευση πινάκων κυκλωμάτων αυτό για να συνδέσει το SMT (η επιφάνεια τοποθέτησε Technolofy) και την ΕΜΒΎΘΙΣΗ στον τυπωμένο πίνακα κυκλωμάτων, κάλεσε επίσης PCBA.



Παραγωγή:

Και SMT και η ΕΜΒΎΘΙΣΗ είναι μέσα τα συστατικά στον πίνακα PCB. Η κύρια διαφορά είναι ότι SMT δεν χρειάζεται στις τρύπες τρυπανιών στο PCB, ενώ είναι nacessary για την ΕΜΒΎΘΙΣΗ για να συνδέσει την καρφίτσα του συστατικού με την τρυπημένη με τρυπάνι τρύπα.



SMT:

Κυρίως χρησιμοποιήστε την κόλλα για να συσκευάσετε τη μηχανή για να συνδέσει μερικά τμήματα μικροϋπολογιστών ο πίνακας PCB. Η διαδικασία παραγωγής είναι η ακόλουθη: ο προσδιορισμός θέσης πινάκων PCB, η εκτύπωση κολλών ύλης συγκολλήσεως, η κόλλα και το πακέτο, επιστροφή στη συγκολλώντας σόμπα, τελικά επιθεώρηση.

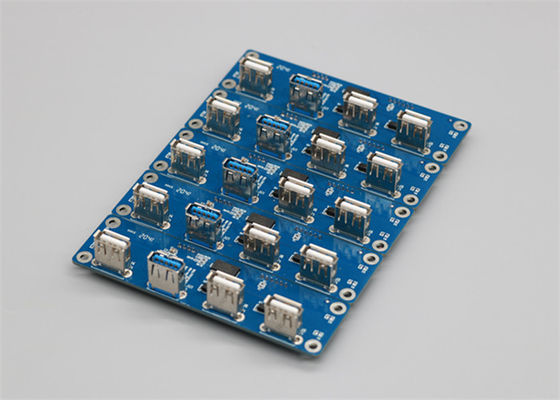

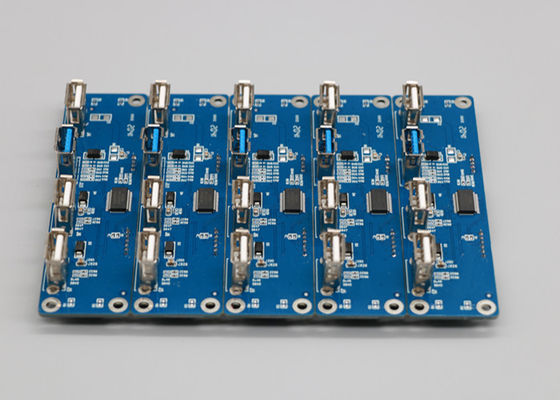

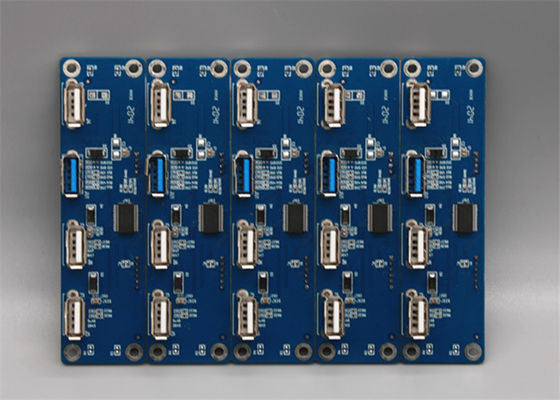

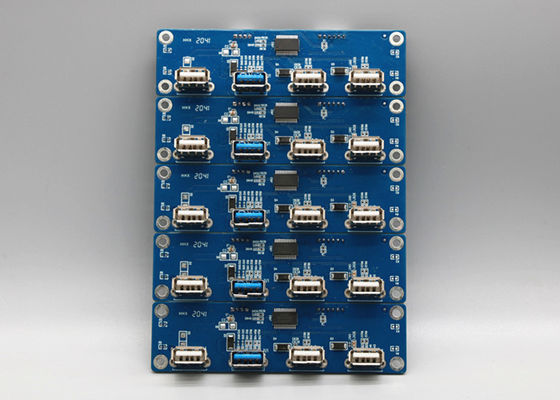

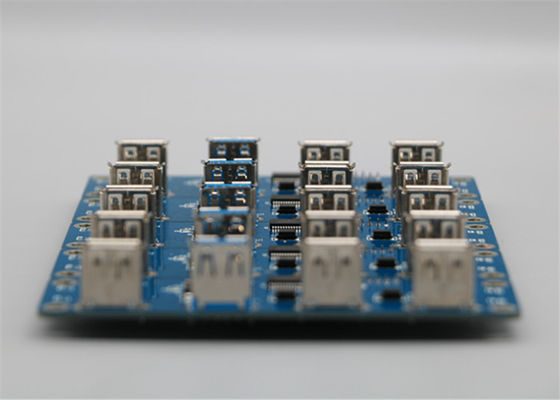

2. Εικόνες



FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ 0FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ 1FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ 2FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ 3FR4 6 στρώμα 1.6mm μπλε τυπωμένη Soldermask συνέλευση πινάκων κυκλωμάτων 1OZ 4

FAQ



Q: Ποια αρχεία χρησιμοποιείτε στην επεξεργασία PCB;
Α: Gerber ή αετός, λίστα BOM, PNP και συστατική θέση



Q: Είναι δυνατό εσείς θα μπορούσε να προσφέρει το δείγμα;
Α: Ναι, μπορούμε συνήθεια που επιλέγετε για να εξετάσετε πριν από τη μαζική παραγωγή



Q: Πότε θα πάρω την αναφορά μετά από τη σταλμένη διαδικασία Gerber, BOM και δοκιμής;
Α: Μέσα σε 6 ώρες για την αναφορά PCB και περίπου 24-48 ώρες για την αναφορά PCBA.



Q: Πώς μπορώ να ξέρω τη διαδικασία της παραγωγής PCB μου;

Α: 5-7days για την παραγωγή και τα τμήματα PCB που αγοράζουν, και 14 ημέρες για τη συνέλευση και τη δοκιμή PCB.



Q: Πώς μπορώ να σιγουρευτώ την ποιότητα του PCB μου;
Α: Εξασφαλίζουμε ότι κάθε κομμάτι των προϊόντων PCB λειτουργεί πολύ πρίν στέλνει. Θα εξετάσουμε όλων τους σύμφωνα με τη διαδικασία δοκιμής σας.
