Πίνακας πολυεπίπεδου PCB Πίνακας εκτυπωμένου κυκλώματος PCB

Πίνακας πολυεπίπεδου PCB Πίνακας εκτυπωμένου κυκλώματος PCB

Ονομασία μάρκας: KAZ
Αριθμός μοντέλου: Kaza-005
Τροποποιημένο: 1 ΜΟΝΆΔΑ
τιμή: 0.1-20 USD / Unit
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A
Ικανότητα εφοδιασμού: 2000 τετρ.μέτρο/μήνας
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
UL&ROHS
Αριθμός στρωμάτων:
2 “30 στρώματα
Μέγιστο μέγεθος πίνακα:
600 χιλ. Χ 1200 χιλ.
Υλικό βάσεων για το PCB:
FR4, cem-1, TACONIC, αλουμίνιο, υψηλή υλική, υψηλή συχνότητα ROGERS, ΤΕΦΛΌΝ, ΑΡΛΌΝ, αλόγονο-ελεύθερο
Χτύπησε του πάχους Baords τέρματος:
0.217.0mm
Ελάχιστο πλάτος γραμμών:
3mil (0.075mm)
Ελάχιστο διάστημα γραμμών:
3mil (0.075mm)
Ελάχιστη διάμετρος τρυπών:
0,10 χιλ.
Επεξεργασία λήξης:
HASL (κασσίτερος-μόλυβδος ελεύθερος), ENIG (χρυσός βύθισης), ασημένια, χρυσή επένδυση βύθισης (χρυσό
Πάχος του χαλκού:
0.5-14oz (18-490um)
Ε-δοκιμή:
Ε-δοκιμή 100% (υψηλή τάση που εξετάζει) Δοκιμή ελέγχων πετάγματος
Συσκευασία λεπτομέρειες:
Σύστημα κενού
Δυνατότητα προσφοράς:
2000 τετρ.μέτρο/μήνας
Επισημαίνω:

τυπωμένος συνήθεια πίνακας κυκλωμάτων

,

Άκαμπτο Flex PCB

Περιγραφή του προϊόντος

Πίνακας πολυεπίπεδου PCB Πίνακας εκτυπωμένου κυκλώματος PCB







1.Πίνακας κυκλωμάτωνΧαρακτηριστικά







1Μια στάση OEM Υπηρεσία, Κατασκευασμένο στο Shenzhen της Κίνας

2Κατασκευάστηκε από Gerber File και BOM List από τον πελάτη.

3. FR4 υλικό, πληροί το πρότυπο 94V0

4. SMT, τεχνολογική υποστήριξη DIP

5Χωρίς μόλυβδο, προστασία του περιβάλλοντος

6. Συμμόρφωση UL, CE, ROHS

7Μεταφορά: DHL, UPS, TNT, EMS ή ανάλογα με τις απαιτήσεις του πελάτη







2.Πίνακας κυκλωμάτων Τεχνική ικανότητα







ΕΜΤ Ακριβότητα θέσης: 20 μm
Μέγεθος των εξαρτημάτων:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Μέγιστο ύψος στοιχείου: 25 mm
Μέγιστο μέγεθος PCB:680 × 500 mm
Ελάχιστο μέγεθος PCB: χωρίς περιορισμούς
Μονάδα διαμόρφωσης:0.3 έως 6 mm
Βάρος PCB:3kg
Στρατιώτης κυμάτων Μέγιστο πλάτος PCB: 450 mm
Ελάχιστο πλάτος PCB: χωρίς περιορισμούς
Υψόμετρο του συστατικού: 120 mm/Bot 15 mm
Επικεφαλής Τύπος μετάλλου: μέρος, ολόκληρο, ενσωματωμένο, παράλληλο
Μεταλλικό υλικό: χαλκός, αλουμίνιο
Τελεία επιφάνειας:επίστωση Au,επίστωση sliver,επίστωση Sn
Αεροδόχος κύστης:<20%
Τεχνική διάταξη Πεδίο πίεσης: 0-50KN
Μέγιστο μέγεθος PCB: 800X600mm
Δοκιμές Πληροφορικές και επικοινωνίες,πτήση με ανιχνευτές,έλεγχος λειτουργίας,κυκλισμός θερμοκρασίας





Ένα πολυεπίπεδο PCB είναι ένας τύπος πλακέτας κυκλωμάτων που αποτελείται από πολλαπλά στρώματα αγωγού υλικού που διαχωρίζονται από μονωτικά στρώματα.Χρησιμοποιείται για την παροχή σύνθετων διασυνδέσεων μεταξύ ηλεκτρονικών εξαρτημάτων σε διάφορες ηλεκτρονικές συσκευές.

Τα πολυεπίπεδα PCB χρησιμοποιούνται συνήθως σε εφαρμογές όπου απαιτείται υψηλό επίπεδο πολυπλοκότητας ή πυκνότητας κυκλώματος.τα πλαίσια αυτά μπορούν να φιλοξενήσουν μεγαλύτερο αριθμό συστατικών και συνδέσεων σε σύγκριση με τα μονομερή ή διπλόμετρα PCBΑυτό τους καθιστά κατάλληλους για προηγμένες ηλεκτρονικές συσκευές όπως smartphones, υπολογιστές, εξοπλισμό δικτύωσης και ηλεκτρονικά οχημάτων.

Η κατασκευή ενός πολυεπίπεδου PCB περιλαμβάνει το sandwiching πολλών στρωμάτων από ίχνη χαλκού και μονωτικό υλικό μαζί.συνήθως κατασκευασμένα από επωξική ρητίνη ενισχυμένη με ίνες γυαλιού (FR-4)Το χαλκό είναι ένα υλικό προ-επεξεργασίας που εμποτίζεται με επωξική ρητίνη.

Για να δημιουργηθούν οι επιθυμητές διασυνδέσεις, τα εσωτερικά στρώματα χαραμίζονται για να αφαιρεθεί ο ανεπιθύμητος χαλκός και να δημιουργηθούν τα ίχνη του κυκλώματος.Αυτά τα ίχνη σχηματίζουν τα ηλεκτρικά μονοπάτια μεταξύ των εξαρτημάτων και συνδέονται συνήθως μέσω τρυπών που διεισδύουν σε όλο το πάχος του πίνακα.

Τα εξωτερικά στρώματα ενός πολυεπίπεδου PCB είναι συνήθως κατασκευασμένα από χαλκό φύλλου με στρώση στην άνω και κάτω επιφάνεια των εσωτερικών στρωμάτων.Τα εξωτερικά στρώματα είναι επίσης χαραγμένα για να δημιουργήσουν ίχνη κυκλώματος και μπορούν να καλυφθούν με μια μάσκα συγκόλλησης για να προστατεύσουν το χαλκό και να παρέχουν μόνωσηΤο τελευταίο βήμα περιλαμβάνει την εφαρμογή ενός στρώματος μεταξοειδούς για την επισήμανση και ταυτοποίηση των εξαρτημάτων.

Ο αριθμός των στρωμάτων σε ένα πολυεπίπεδο PCB μπορεί να ποικίλει ανάλογα με την πολυπλοκότητα του κυκλώματος και τον διαθέσιμο χώρο εντός της συσκευής.6 στρώσεις, 8 στρώματα, και ακόμη υψηλότερους αριθμούς στρωμάτων.

Το λογισμικό σχεδιασμού PCB επιτρέπει στους μηχανικούς να καθορίσουν τη διάταξη του κυκλώματος, τις διασυνδέσεις, τα χαρακτηριστικά του κυκλώματος και τις λειτουργίες του.και τοποθέτηση στοιχείωνΗ διαδικασία κατασκευής περιλαμβάνει μια σειρά από βήματα, συμπεριλαμβανομένης της στοίβασης στρωμάτων, της τρύπωσης, της επικάλυψης, της χαρακτικής, της εφαρμογής της μάσκας συγκόλλησης και της τελικής επιθεώρησης.

Συνολικά, τα πολυεπίπεδα PCB προσφέρουν αυξημένη ευελιξία σχεδιασμού, μειωμένο μέγεθος, βελτιωμένες ηλεκτρικές επιδόσεις και βελτιωμένη ακεραιότητα σήματος σε σύγκριση με τα μονοπλευρά ή διπλόπλευρα PCB.Διαδραματίζουν καθοριστικό ρόλο στην ανάπτυξη προηγμένων ηλεκτρονικών συσκευών με σύνθετες λειτουργίες.

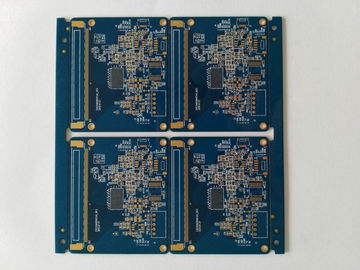

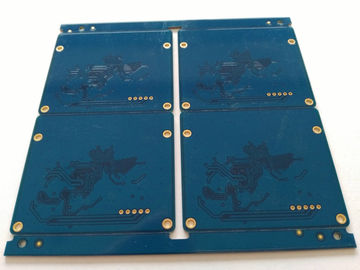

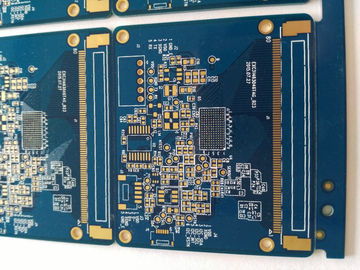

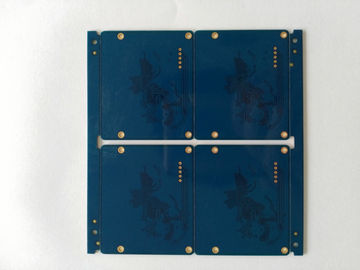

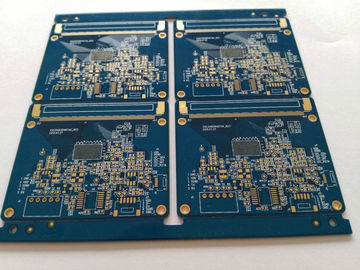

2.Πίνακας κυκλωμάτωνΦωτογραφίες









Πίνακας πολυεπίπεδου PCB Πίνακας εκτυπωμένου κυκλώματος PCB 0

Πίνακας πολυεπίπεδου PCB Πίνακας εκτυπωμένου κυκλώματος PCB 1
