Εταιρεία PCB Κατασκευαστής 94V0 PCB Board HDI Τυπωμένα κυκλώματα 100% E-Testing 600 mm x 1200 mm
1. Χαρακτηριστικά
1Μια στάση OEM Υπηρεσία, Κατασκευασμένο στο Shenzhen της Κίνας
2Κατασκευάστηκε από Gerber File και BOM List από τον πελάτη.
3. FR4 υλικό, πληροί το πρότυπο 94V0
4. SMT, τεχνολογική υποστήριξη DIP
5Χωρίς μόλυβδο, προστασία του περιβάλλοντος
6. Συμμόρφωση UL, CE, ROHS
7Μεταφορά: DHL, UPS, TNT, EMS ή ανάλογα με τις απαιτήσεις του πελάτη
2. PCBΤεχνική ικανότητα
| ΕΜΤ | Ακριβότητα θέσης: 20 μm |
| Μέγεθος των εξαρτημάτων:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Μέγιστο ύψος στοιχείου: 25 mm | |
| Μέγιστο μέγεθος PCB:680 × 500 mm | |
| Ελάχιστο μέγεθος PCB: χωρίς περιορισμούς | |
| Μονάδα διαμόρφωσης:0.3 έως 6 mm | |
| Βάρος PCB:3kg | |
| Στρατιώτης κυμάτων | Μέγιστο πλάτος PCB: 450 mm |
| Ελάχιστο πλάτος PCB: χωρίς περιορισμούς | |
| Υψόμετρο του συστατικού: 120 mm/Bot 15 mm | |
| Επικεφαλής | Τύπος μετάλλου: μέρος, ολόκληρο, ενσωματωμένο, παράλληλο |
| Μεταλλικό υλικό: χαλκός, αλουμίνιο | |
| Τελεία επιφάνειας:επίστωση Au,επίστωση sliver,επίστωση Sn | |
| Αεροδόχος κύστης:<20% | |
| Τεχνική διάταξη | Πεδίο πίεσης: 0-50KN |
| Μέγιστο μέγεθος PCB: 800X600mm | |
| Δοκιμές | Πληροφορικές και επικοινωνίες,πτήση με ανιχνευτές,έλεγχος λειτουργίας,κυκλισμός θερμοκρασίας |
Πίνακες εκτυπωμένων κυκλωμάτων HDI, επίσης γνωστά ως μικροβιακά ή μvia PCB, είναι μια προηγμένη τεχνολογία PCB που επιτρέπει διασυνδέσεις υψηλής πυκνότητας και μικροποιημένα ηλεκτρονικά εξαρτήματα.
Βασικά χαρακτηριστικά και λειτουργίεςΠίνακες εκτυπωμένων κυκλωμάτων HDIπεριλαμβάνουν:
Μινιατουρισμός και αυξημένη πυκνότητα:
HDI PCBΤο σύστημα αυτό θα πρέπει να έχει μικρότερες, πιο στενά διασταυρωμένες οδούς και οδούς, επιτρέποντας μεγαλύτερη πυκνότητα διασύνδεσης.
Αυτό επιτρέπει να σχεδιάζονται πιο συμπαγές, εξοικονόμηση χώρου ηλεκτρονικές συσκευές και εξαρτήματα.
Μικροβία και στοιβαγμένα βία:
HDI PCBχρησιμοποιούν μικροβύσματα, μικρές τρύπες που τρυπώνται με λέιζερ και χρησιμοποιούνται για τη σύνδεση διαφόρων στρωμάτων του PCB.
Οι στοιβαγμένοι διάδρομοι, όπου πολλοί διάδρομοι στοιβαχτούν κατακόρυφα, μπορούν να αυξήσουν περαιτέρω την πυκνότητα διασύνδεσης.
Πολυεπίπεδης δομή:
HDI PCBμπορεί να έχει υψηλότερο αριθμό στρωμάτων από τα παραδοσιακά PCB, συνήθως 4 έως 10 ή περισσότερο.
Ο αυξημένος αριθμός των στρωμάτων επιτρέπει πιο περίπλοκη δρομολόγηση και περισσότερες συνδέσεις μεταξύ των στοιχείων.
Προηγμένα υλικά και διαδικασίες:
HDI PCBσυχνά χρησιμοποιούν ειδικά υλικά όπως λεπτό χαλκό φύλλο, υψηλής απόδοσης στρώματα και προηγμένες τεχνικές επικάλυψης.
Αυτά τα υλικά και οι διαδικασίες επιτρέπουν τη δημιουργία μικρότερων, πιο αξιόπιστων και υψηλότερης απόδοσης διασυνδέσεων.
Βελτιωμένες ηλεκτρικές ιδιότητες:
Τα μειωμένα πλάτη ίχνη, τα μικρότερα μονοπάτια σήματος και οι αυστηρότερες ανοχές τουHDI PCBΒοηθούν στη βελτίωση της ηλεκτρικής απόδοσης, συμπεριλαμβανομένης της βελτιωμένης ακεραιότητας του σήματος, της μειωμένης διασταύρωσης και της ταχύτερης μετάδοσης δεδομένων.
Αξιοπιστία και κατασκευαστικότητα:
HDI PCBέχουν σχεδιαστεί για υψηλή αξιοπιστία, με χαρακτηριστικά όπως βελτιωμένη θερμική διαχείριση και ενισχυμένη μηχανική σταθερότητα.
Οι διαδικασίες κατασκευής για τα HDI PCB, όπως η τρύπανση με λέιζερ και οι προηγμένες τεχνικές επικάλυψης, απαιτούν εξειδικευμένο εξοπλισμό και εμπειρογνωμοσύνη.
Πίνακες εντύπων HDIΟι εφαρμογές περιλαμβάνουν:
Ηλεκτρονικά τηλέφωνα, Ταμπλέτες και Άλλες Κινητές Συσκευές
Φορητά ηλεκτρονικά και συσκευές IoT (Internet of Things)
Ηλεκτρονικά προϊόντα αυτοκινήτων και προηγμένα συστήματα υποβοήθησης του οδηγού (ADAS)
Εξοπλισμός υπολογιστών υψηλής ταχύτητας και τηλεπικοινωνιών
Στρατιωτικός και αεροδιαστημικός ηλεκτρονικός εξοπλισμός
Ιατρικές συσκευές και όργανα
Η συνεχιζόμενη ζήτηση για μικρογραφία, βελτιωμένη λειτουργικότητα και υψηλότερη απόδοση σε μια ποικιλία ηλεκτρονικών προϊόντων και συστημάτων έχει οδηγήσει στην υιοθέτηση της τεχνολογίας HDI PCB.

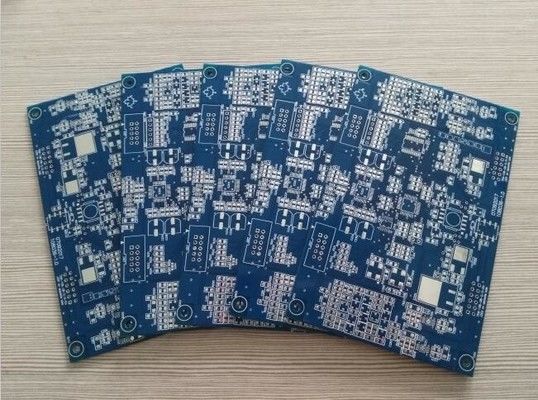

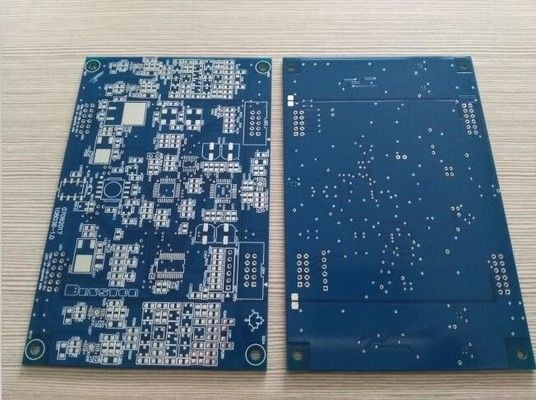

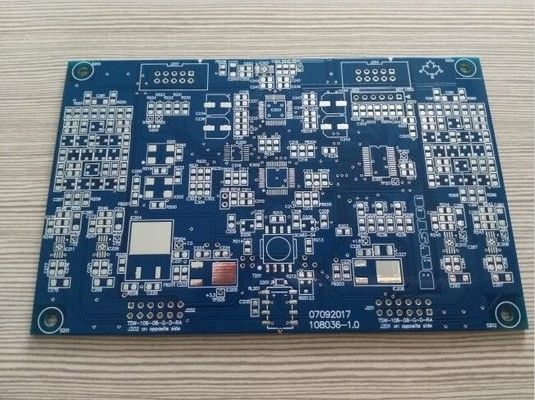

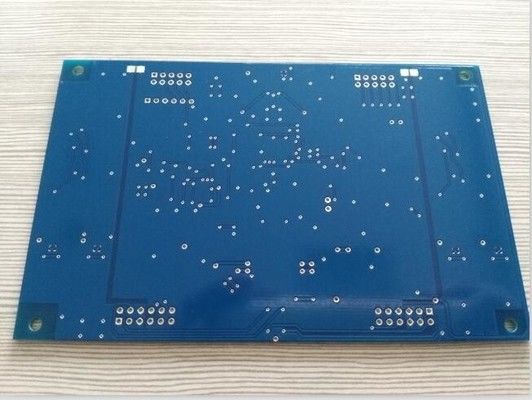

2. Εικόνες PCB
