Ονομασία μάρκας: | KAZpcb |
Αριθμός μοντέλου: | PCB-B-039 |
Τροποποιημένο: | 1 |
τιμή: | 0.1-3usd/pc |
Όροι πληρωμής: | Paypal/, T/T, Western Union |
Ικανότητα εφοδιασμού: | 10000-20000square μέτρα το μήνα |
2-22 στρώσεις FR4 πράσινη Soldermask λευκό μεταξοειδές ηλεκτρονικό πίνακα κυκλωμάτων
Εισαγωγή FR4 Πράσινη συγκολλητική μάσκα Λευκή οθόνη μεταξοειδούς PCB συναρμολόγηση με ENIG/OSP/ Χρυσό δάχτυλο
Κατηγορία | PCBA |
Σχήμα | 2-22L |
Μέγιστο εύρος κυκλώματος | 1 ′′ 2 πλευρές 600 x 1000 mm, πολυεπίπεδα 600 x 600 mm |
Μέγιστο πάχος χαλκού | 12ΟZ |
Ελάχιστο πλάτος γραμμής | 3.54mil |
Δοκιμή γυμνής σανίδας | Αεροσκόπιο |
Δυνατότητα σύνδεσης των διαδρόμων | 0.2-0.8mm |
Μάσκα συγκόλλησης | Μπλε, άσπρο, κόκκινο, πράσινο. |
Σύντομη εισαγωγήΗ εταιρεία SHENZHEN KAZ Circuit Co., Ltd.
Σύντομη εισαγωγή
Αs ένας κατασκευαστής PCB και PCBA,Η KAZ Circuit Co., Ltd κατασκευάζει υψηλής ακρίβειας μονοπλευρές, διπλευρές, πολυεπίπεδες κυκλώματα εκτυπωμένων κυκλωμάτων και κυκλώματα μεταλλικών υποστρώσεων.
Κατασκευάζουμε προϊόντα PCB ανάλογα με τις ανάγκες σας και τα αρχεία Gerber που προσφέρατε.
Ικανότητα κατασκευαστή:
Δυναμικότητα | Διπλή πλευρά: 12000 τ.μ. / μήνα Πολυεπίπεδα: 8000 τ.μ. / μήνα |
Ελάχιστο πλάτος/διαφορά γραμμής | 4/4 mil (1mil=0,0254mm) |
Μοντέλο | 00,3 έως 4,0 mm |
Σκηνές | 1 ~ 20 στρώματα |
Υλικό | FR-4, Αλουμίνιο, PI |
Δάχος χαλκού | 0.5 ~ 4oz |
Υλικό Tg | Tg140~Tg170 |
Μέγιστο μέγεθος PCB | 600*1200 mm |
Μέγεθος τρύπας | 0.2 mm (+/- 0,025) |
Επεξεργασία επιφάνειας | HASL, ENIG, OSP |
Οι υπηρεσίες που προσφέρουμε:
Σχήμα |
Χρονοδιάγραμμα (επιταχυνόμενη υπηρεσία) |
Χρονοδιάγραμμα (Δείγμα) |
2 λίτρα | 24 ώρες | 3-4 ημέρες |
4L | 36 ώρες | 5-7 ημέρες |
6L | 72 ώρες | 8-10 ημέρες |
Σημειώσεις |
Ελάχιστη τρύπα τρύπωσης: 0,2 mm |
|
Εφαρμογή |
Βιομηχανικός έλεγχος, επικοινωνία, ασφάλεια, φωτισμός LED, ψηφιακά, έξυπνα προϊόντα κλπ. | |
Σχέδια |
ΔΕΑΑΔιοικητικό συμβούλιοΧρυσό δάχτυλο,Υψηλή συχνότηταΔιοικητικό συμβούλιοτυφλός/θαμμένοςΠολυεπίπεδα πλακάκια, SMT/DIP ect. |
Οι πελάτες με τους οποίους διατηρούμε επιχειρηματικές σχέσεις:
Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι η διαδικασία κατασκευής της συναρμολόγησης και διασύνδεσης ηλεκτρονικών εξαρτημάτων σε πλακέτες εκτυπωμένων κυκλωμάτων (PCB) για τη δημιουργία λειτουργικών ηλεκτρονικών συσκευών.
Τα βασικά βήματα στη διαδικασία συναρμολόγησης ηλεκτρονικών κυκλωμάτων είναι:
Κατασκευή PCB:
Τα PCB κατασκευάζονται με στρώση και χαρακτική ίχνη χαλκού σε μη αγωγό υπόστρωμα, όπως η ίνες γυαλιού ή άλλο διηλεκτρικό υλικό.
Τα σχέδια PCB, συμπεριλαμβανομένων των σημάτων χαλκού, της τοποθέτησης των εξαρτημάτων και άλλων χαρακτηριστικών, συχνά δημιουργούνται χρησιμοποιώντας λογισμικό σχεδιασμού με υποβοήθηση υπολογιστή (CAD).
Αγορά εξαρτημάτων:
Τα απαραίτητα ηλεκτρονικά εξαρτήματα, όπως αντίστοιχα, πυκνότητα, ολοκληρωμένα κυκλώματα (IC) και συνδέσεις, προμηθεύονται από προμηθευτές.
Επιλέξτε προσεκτικά τα εξαρτήματα με βάση τα ηλεκτρικά χαρακτηριστικά τους, το φυσικό τους μέγεθος και τη συμβατότητά τους με τον σχεδιασμό του PCB.
Τοποθέτηση στοιχείων:
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται στο PCB χρησιμοποιώντας είτε χειροκίνητες είτε αυτοματοποιημένες τεχνικές, όπως μηχανές επιλογής και τοποθέτησης.
Η τοποθέτηση των εξαρτημάτων καθοδηγείται από το σχεδιασμό του PCB για να εξασφαλιστεί ο σωστός προσανατολισμός και ευθυγράμμιση στην πλακέτα.
Συναρμολόγηση
Τα εξαρτήματα στερεώνονται στο PCB και συνδέονται ηλεκτρικά μέσω διαδικασίας συγκόλλησης.
Αυτό μπορεί να γίνει χρησιμοποιώντας διάφορες μεθόδους, όπως η συγκόλληση με κύματα, η συγκόλληση με επανεξέταση ή η επιλεκτική συγκόλληση.
Η συγκόλληση σχηματίζει μια ηλεκτρικά αγωγό και μηχανική σύνδεση μεταξύ των καλωδίων των συστατικών και των χαλκού πλακιδίων του PCB.
Επιθεώρηση και δοκιμή:
Το συναρμολογημένο PCB υποβάλλεται σε οπτική επιθεώρηση και σε διάφορες διαδικασίες δοκιμών για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα του κυκλώματος.
Οι δοκιμές αυτές μπορούν να περιλαμβάνουν ηλεκτρικές δοκιμές, λειτουργικές δοκιμές, δοκιμές περιβάλλοντος και δοκιμές αξιοπιστίας.
Οποιαδήποτε ελαττώματα ή ζητήματα που διαπιστώνονται κατά τη διάρκεια της φάσης επιθεώρησης και δοκιμής θα αντιμετωπιστούν πριν από την τελική συναρμολόγηση.
Καθαρισμός και συμμόρφωση:
Μετά τη διαδικασία συγκόλλησης, το PCB μπορεί να καθαριστεί για να αφαιρεθεί οποιαδήποτε υπολειπόμενη ροή ή μόλυνση.
Ανάλογα με την εφαρμογή, μπορεί να εφαρμοστεί συμμορφική επικάλυψη στο PCB για την προστασία του περιβάλλοντος και τη βελτίωση της αξιοπιστίας.
Τελική συναρμολόγηση και συσκευασία
Τα δοκιμασμένα και επιθεωρημένα PCB μπορούν να ενσωματωθούν σε μεγαλύτερα συστήματα ή περίβλημα, όπως σασί, περίβλημα ή άλλα μηχανικά στοιχεία.
Τα συναρμολογημένα προϊόντα συσκευάζονται και προετοιμάζονται για αποστολή ή περαιτέρω διανομή.
Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι μια κρίσιμη διαδικασία στην κατασκευή ηλεκτρονικών συσκευών, η οποία εξασφαλίζει την αξιόπιστη και αποτελεσματική λειτουργία του τελικού προϊόντος.μέτρα ακριβούς κατασκευής και ελέγχου ποιότητας για την παροχή υψηλής ποιότητας ηλεκτρονικών συστημάτων.

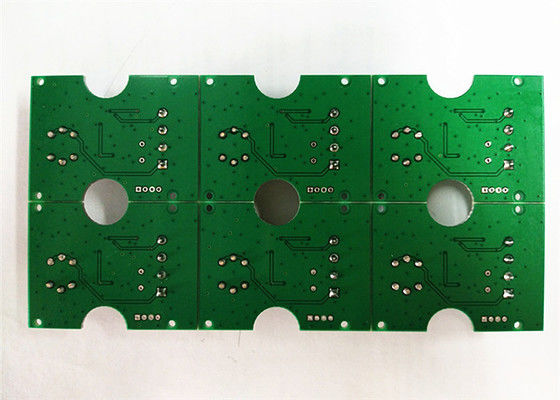

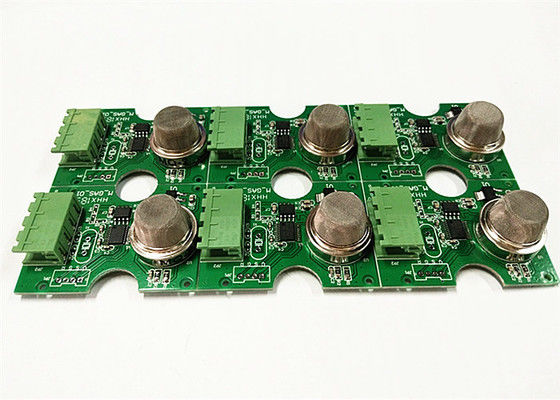

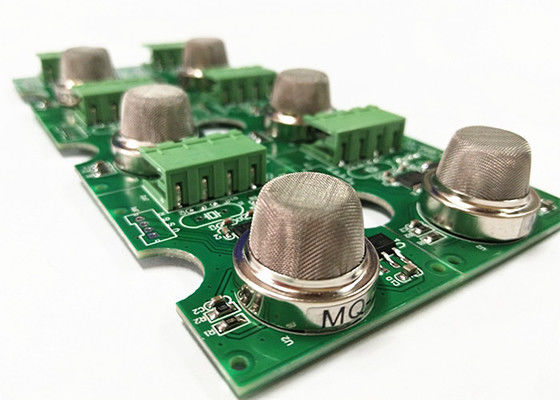

Περισσότερες εικόνες FR4 Πράσινη συγκόλληση μάσκα Λευκή Silkscreen PCB συναρμολόγηση με ENIG / OSP / Χρυσό δάχτυλο
Μπορώ να μάθω αν υπάρχει κάποιο έργο που απαιτεί PCB ή PCB προϊόντα που θα μπορούσαμε να βοηθήσουμε να αναφέρουν;
