Σύντομη προετοιμασία SMT PCBA κατασκευαστής Ηλεκτρονική επιφάνεια κυκλώματος εκτύπωσης συναρμολόγηση

Ηλεκτρονική συναρμολόγηση πλατφόρμας εκτυπωμένων κυκλωμάτων

1. Χαρακτηριστικά

1Μια στάση OEM Υπηρεσία: Κατασκευασμένο στο Shenzhen της Κίνας
2Κατασκευασμένο από την Gerber File και την Bom LIst προσφέρεται από τους πελάτες
3. SMT, τεχνολογική υποστήριξη DIP
4. FR4 υλικό ανταποκρίνεται στο πρότυπο 94v0
5. Συμμόρφωση UL, CE, ROHS
6- Τυπικός χρόνος παράδοσης: 4-5 ημέρες για 2L; 5-7 για 4L. Η ταχεία εξυπηρέτηση είναι διαθέσιμη.

Τι είναι η συναρμολόγηση ηλεκτρονικών κυκλωμάτων

Η συναρμολόγηση ηλεκτρονικών κυκλωμάτων (PCBA) αναφέρεται στη διαδικασία συναρμολόγησης ηλεκτρονικών εξαρτημάτων σε κυκλώματα (PCB).Περιλαμβάνει την τοποθέτηση και την συγκόλληση διαφόρων ηλεκτρονικών εξαρτημάτων, όπως αντίστοιχοι, πυκνωτές, ολοκληρωμένα κυκλώματα, συνδετήρες και άλλες ενεργές και παθητικές συσκευές, στο PCB για να δημιουργηθεί ένα λειτουργικό ηλεκτρονικό κύκλωμα.

Η διαδικασία PCBA περιλαμβάνει συνήθως τα ακόλουθα βήματα:

Προμήθεια εξαρτημάτων: Τα απαραίτητα ηλεκτρονικά εξαρτήματα προμηθεύονται από προμηθευτές.Αυτό περιλαμβάνει την επιλογή των εξαρτημάτων που πληρούν τις προδιαγραφές και τις απαιτήσεις του σχεδιασμού του κυκλώματος.

Μονάδα SMT (Surface Mount Technology): Συστατικά που τοποθετούνται στην επιφάνεια, τα οποία έχουν μικρό αποτύπωμα και είναι σχεδιασμένα να τοποθετούνται απευθείας στο PCB,τοποθετούνται στο PCB με τη χρήση αυτοματοποιημένων μηχανών επιλογής και τοποθέτησηςΤα εξαρτήματα τοποθετούνται με ακρίβεια στα πακέτα συγκόλλησης και η πάστα συγκόλλησης εφαρμόζεται στα πακέτα.

Επιστροφή της συγκόλλησης: Το PCB με τα συστατικά επιφανειακής τοποθέτησης και την πάστα συγκόλλησης περνά μέσα από ένα φούρνο επανέκτασης.προκαλώντας τήξη της πάστες συγκόλλησης και δημιουργώντας ασφαλή ηλεκτρική και μηχανική σύνδεση μεταξύ των κατασκευαστικών στοιχείων και του PCB.

Συγκρότηση μέσω τρύπας: Τα εξαρτήματα μέσω τρύπας, τα οποία έχουν καλώδια που περνούν από το PCB, εισάγονται χειροκίνητα ή αυτόματα σε προτρυπές τρύπες στο PCB.Τα καλώδια έπειτα συγκολλούνται στο PCB στην αντίθετη πλευρά.

Επιθεώρηση και δοκιμή: Τα συναρμολογημένα PCBA υποβάλλονται σε οπτική επιθεώρηση και αυτοματοποιημένη δοκιμή για να εξασφαλιστεί η σωστή τοποθέτηση και συγκόλληση των εξαρτημάτων,καθώς και την απουσία ελαττωμάτων ή σφαλμάτωνΗ δοκιμή μπορεί να περιλαμβάνει λειτουργικές δοκιμές, ηλεκτρικές δοκιμές και άλλες διαδικασίες επαλήθευσης για την επικύρωση της απόδοσης και της λειτουργικότητας του συναρμολογημένου κυκλώματος.

Καθαρισμός: Μετά την επιθεώρηση και δοκιμή, το PCBA μπορεί να υποβληθεί σε διαδικασία καθαρισμού για την αφαίρεση οποιωνδήποτε υπολειμμάτων ή μολυσματικών ουσιών που απομένουν από τη διαδικασία συγκόλλησης.Αυτό είναι σημαντικό για τη διασφάλιση της ορθής λειτουργίας και της μακροπρόθεσμης αξιοπιστίας του PCB.

Τελική συναρμολόγηση και συσκευασία: Μόλις το PCBA περάσει τα στάδια επιθεώρησης και δοκιμής, μπορεί να υποβληθεί σε τελική συναρμολόγηση, η οποία περιλαμβάνει την προσθήκη πρόσθετων εξαρτημάτων, συνδέσεων, καλωδίων,ή περιβλήματα για την ολοκλήρωση του προϊόντοςΤα συναρμολογημένα PCBA συσκευάζονται και προετοιμάζονται για αποστολή ή περαιτέρω ενσωμάτωση σε μεγαλύτερα ηλεκτρονικά συστήματα.

Η διαδικασία PCBA απαιτεί εξειδικευμένο εξοπλισμό, εξειδικευμένους τεχνικούς και τήρηση των βιομηχανικών προτύπων και μέτρων ελέγχου της ποιότητας.,όταν η ενσωμάτωση και η ορθή λειτουργία των ηλεκτρονικών εξαρτημάτων στο PCB είναι ουσιώδεις για τη συνολική απόδοση και την αξιοπιστία του τελικού προϊόντος.

2Λεπτομερείς προδιαγραφές

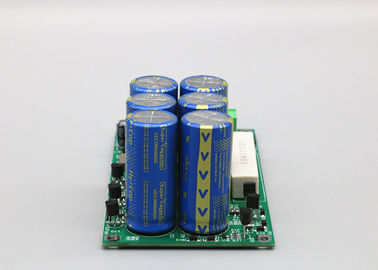

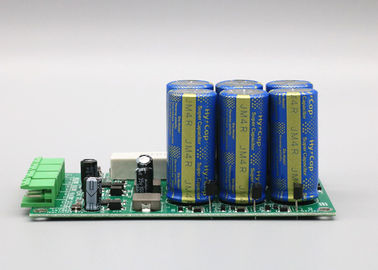

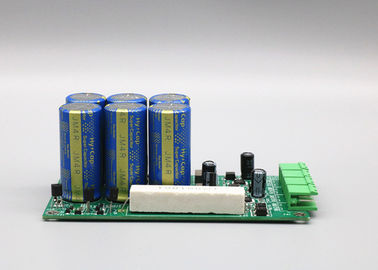

3Φωτογραφίες.
