Ονομασία μάρκας: | KAZ |
Αριθμός μοντέλου: | ΚΑΖ-Β-Δ0152 |
Τροποποιημένο: | 1 ομάδα |
τιμή: | 3-10 USD/SET |
Όροι πληρωμής: | T/T, Western Union, Paypal |
Ικανότητα εφοδιασμού: | 20000 squaremetres/μήνας |

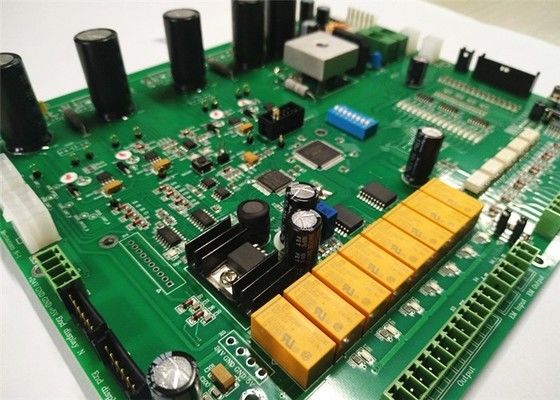

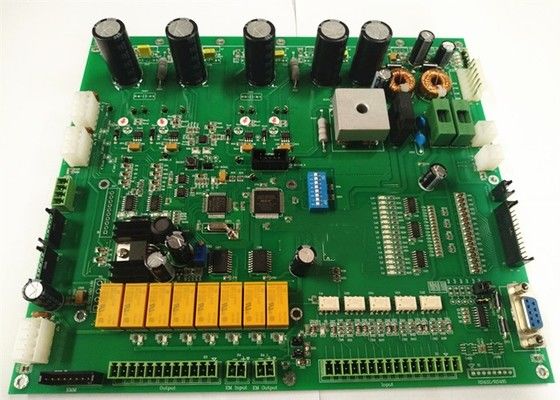

2L 1.6mm FR4 Lead Free Electronic PCB Assembly υπηρεσία συναρμολόγησης PCB
Χαρακτηριστικά της ηλεκτρονικής πλακέτας κυκλωμάτων με συναρμολόγηση
1Μια στάση OEM Υπηρεσία: Κατασκευασμένο στο Shenzhen της Κίνας
2Κατασκευασμένο από την Gerber File και την Bom LIst προσφέρεται από τους πελάτες
3. SMT, τεχνολογική υποστήριξη DIP
4. FR4 υλικό ανταποκρίνεται στο πρότυπο 94v0
5. Συμμόρφωση UL, CE, ROHS
6- Τυπικός χρόνος παράδοσης: 4-5 ημέρες για 2L; 5-7 για 4L. Η ταχεία εξυπηρέτηση είναι διαθέσιμη
Λεπτομερείς προδιαγραφές
Υλικό FR4
Δάχος επιφάνειας τελικής κατασκευής 1,6 mm
Φινλανδικό χαλκό πάχος 1OZ
Τάξη 4
Φόρεμα μάσκας χρώμα πράσινο
Λευκό από μεταξένιες ίνες
Επεξεργασία επιφάνειας HASL
Τελειωμένο μέγεθος προσαρμοσμένο
Τι μπορεί να κάνει για σας το KAZ Circuit:
Κατασκευή PCB (πρωτότυπο, μικρομεσαία, μαζική παραγωγή)
Προμήθεια εξαρτημάτων
Συγκρότημα PCB/SMT/DIP
Για να λάβετε πλήρη προσφορά του PCB/PCBA, παρακαλούμε παρέχετε τις πληροφορίες που παρατίθενται κατωτέρω:
Φάκελος Gerber, με λεπτομερή προδιαγραφή του PCB
Κατάλογος BOM (Καλύτερα με Excel fomart)
Φωτογραφίες του PCBA (εάν έχετε κάνει αυτό το PCBA πριν)
Πληροφορίες εταιρείας:
Το KAZ Circuit είναι ένας επαγγελματίας κατασκευαστής PCB από την Κίνα από το 2007, παρέχει επίσης υπηρεσίες συναρμολόγησης PCB για τους πελάτες μας. Τώρα με περίπου 300 υπαλλήλους. Πιστοποιημένο με ISO9001, TS16949, UL, RoHS.Είμαστε βέβαιοι ότι θα σας παρέχουμε ποιοτικά προϊόντα με εργοστασιακή τιμή μέσα στον ταχύτερο χρόνο παράδοσης!
Ικανότητα κατασκευαστή:
Δυναμικότητα | Διπλή πλευρά: 12000 τ.μ. / μήνα Πολυεπίπεδα: 8000 τ.μ. / μήνα |
Ελάχιστο πλάτος/διαφορά γραμμής | 4/4 mil (1mil=0,0254mm) |
Μοντέλο | 00,3 έως 4,0 mm |
Σκηνές | 1 ~ 20 στρώματα |
Υλικό | FR-4, Αλουμίνιο, PI |
Δάχος χαλκού | 0.5 ~ 4oz |
Υλικό Tg | Tg140~Tg170 |
Μέγιστο μέγεθος PCB | 600*1200 mm |
Μέγεθος τρύπας | 0.2 mm (+/- 0,025) |
Επεξεργασία επιφάνειας | HASL, ENIG, OSP |
Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι η διαδικασία κατασκευής συναρμολόγησης και διασύνδεσης ηλεκτρονικών εξαρτημάτων σεΠίνακες εκτυπωμένων κυκλωμάτων (PCB)για τη δημιουργία λειτουργικών ηλεκτρονικών συσκευών.
Τα βασικά βήματαΣυγκρότημα ηλεκτρονικών κυκλωμάτωνΗ διαδικασία είναι:
Κατασκευή PCB:
Τα PCB κατασκευάζονται με στρώση και χαρακτική ίχνη χαλκού σε μη αγωγό υπόστρωμα, όπως η ίνες γυαλιού ή άλλο διηλεκτρικό υλικό.
Τα σχέδια PCB, συμπεριλαμβανομένων των σημάτων χαλκού, της τοποθέτησης των εξαρτημάτων και άλλων χαρακτηριστικών, συχνά δημιουργούνται χρησιμοποιώντας λογισμικό σχεδιασμού με υποβοήθηση υπολογιστή (CAD).
Αγορά εξαρτημάτων:
Τα απαραίτητα ηλεκτρονικά εξαρτήματα, όπως αντίστοιχα, πυκνότητα, ολοκληρωμένα κυκλώματα (IC) και συνδέσεις, προμηθεύονται από προμηθευτές.
Επιλέξτε προσεκτικά τα εξαρτήματα με βάση τα ηλεκτρικά χαρακτηριστικά τους, το φυσικό τους μέγεθος και τη συμβατότητά τους με τον σχεδιασμό του PCB.
Τοποθέτηση στοιχείων:
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται στο PCB χρησιμοποιώντας είτε χειροκίνητες είτε αυτοματοποιημένες τεχνικές, όπως μηχανές επιλογής και τοποθέτησης.
Η τοποθέτηση των εξαρτημάτων καθοδηγείται από το σχεδιασμό του PCB για να εξασφαλιστεί ο σωστός προσανατολισμός και ευθυγράμμιση στην πλακέτα.
Συναρμολόγηση
Τα εξαρτήματα στερεώνονται στο PCB και συνδέονται ηλεκτρικά μέσω διαδικασίας συγκόλλησης.
Αυτό μπορεί να γίνει χρησιμοποιώντας διάφορες μεθόδους, όπως η συγκόλληση με κύματα, η συγκόλληση με επανεξέταση ή η επιλεκτική συγκόλληση.
Η συγκόλληση σχηματίζει μια ηλεκτρικά αγωγό και μηχανική σύνδεση μεταξύ των καλωδίων των συστατικών και των χαλκού πλακιδίων του PCB.
Επιθεώρηση και δοκιμή:
Το συναρμολογημένο PCB υποβάλλεται σε οπτική επιθεώρηση και σε διάφορες διαδικασίες δοκιμών για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα του κυκλώματος.
Οι δοκιμές αυτές μπορούν να περιλαμβάνουν ηλεκτρικές δοκιμές, λειτουργικές δοκιμές, δοκιμές περιβάλλοντος και δοκιμές αξιοπιστίας.
Οποιαδήποτε ελαττώματα ή ζητήματα που διαπιστώνονται κατά τη διάρκεια της φάσης επιθεώρησης και δοκιμής θα αντιμετωπιστούν πριν από την τελική συναρμολόγηση.
Καθαρισμός και συμμόρφωση:
Μετά τη διαδικασία συγκόλλησης, το PCB μπορεί να καθαριστεί για να αφαιρεθεί οποιαδήποτε υπολειπόμενη ροή ή μόλυνση.
Ανάλογα με την εφαρμογή, μπορεί να εφαρμοστεί συμμορφική επικάλυψη στο PCB για την προστασία του περιβάλλοντος και τη βελτίωση της αξιοπιστίας.
Τελική συναρμολόγηση και συσκευασία
Τα δοκιμασμένα και επιθεωρημένα PCB μπορούν να ενσωματωθούν σε μεγαλύτερα συστήματα ή περίβλημα, όπως σασί, περίβλημα ή άλλα μηχανικά στοιχεία.
Τα συναρμολογημένα προϊόντα συσκευάζονται και προετοιμάζονται για αποστολή ή περαιτέρω διανομή.
Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι μια κρίσιμη διαδικασία στην κατασκευή ηλεκτρονικών συσκευών, η οποία εξασφαλίζει την αξιόπιστη και αποτελεσματική λειτουργία του τελικού προϊόντος.μέτρα ακριβούς κατασκευής και ελέγχου ποιότητας για την παροχή υψηλής ποιότητας ηλεκτρονικών συστημάτων.

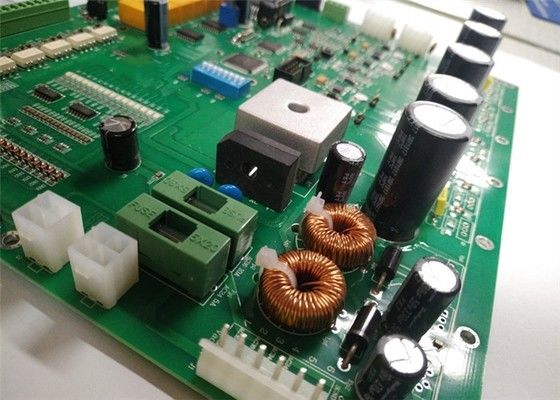

Άλλες φωτογραφίες
