Ηλεκτρονική συνέλευση πινάκων κυκλωμάτων με τη συνέλευση PCB διακοπτών κατασκευής συμβάσεων

Συγκρότημα ηλεκτρονικών κυκλωμάτων με κατασκευή συμβολαίου

1. Χαρακτηριστικά του PCBA

• Υλικό: FR4 Tg180, 6 στρώσεων
• Ελάχιστο ίχνος/διαστήματα: 0,1 mm
• Σοφία και θάβεται μέσω και μέσω στο pad
Υλικό: FR4, υψηλή Tg
Συμμόρφωση με την οδηγία RoHS
Δάχος πλάκας: 0,4-5,0 mm +/-10%
Αριθμός στρωμάτων: 1-22 στρώματα
Βάρος χαλκού: 0,5-5oz
Μίν. Τελική πλευρά τρύπας: 8 mils
Δόλωση λέιζερ: 4 mils
Μίνι πλάτος/ενδιάμεσος χώρος: 4/4 mils (παραγωγή), 3/3 mils (παραγωγή δειγμάτων)
Μάσκα συγκόλλησης: πράσινη, μπλε, λευκή, μαύρη, μπλε και κίτρινη
Λεγεώνα: λευκό, μαύρο και κίτρινο
Μέγιστες διαστάσεις της πλακέτας: 18 * 2 ίντσες
Επιλογές τύπου φινίρισμα: χρυσός, ασήμι, κασσίτερο, σκληρός χρυσός, HASL, LF HASL
Πρότυπο επιθεώρησης: ipc-A-600H/IPC-6012B, κλάση 2/3
Ηλεκτρονική δοκιμή: 100%
Έκθεση: τελική επιθεώρηση, δοκιμή E, δοκιμή ικανότητας συγκόλλησης, μικροτομή
Πιστοποιητικά: UL, SGS, συμμόρφωση με την οδηγία RoHS, ISO 9001:2008, ISO/TS16949:2009

2- Άλλαξε PCBA.ικανότητα

Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι η διαδικασία κατασκευής της συναρμολόγησης και διασύνδεσης ηλεκτρονικών εξαρτημάτων σε πλακέτες εκτυπωμένων κυκλωμάτων (PCB) για τη δημιουργία λειτουργικών ηλεκτρονικών συσκευών.

Τα βασικά βήματαΣυγκρότημα ηλεκτρονικών κυκλωμάτωνΗ διαδικασία είναι:

Κατασκευή PCB:
Τα PCB κατασκευάζονται με στρώση και χαρακτική ίχνη χαλκού σε μη αγωγό υπόστρωμα, όπως η ίνες γυαλιού ή άλλο διηλεκτρικό υλικό.
Τα σχέδια PCB, συμπεριλαμβανομένων των σημάτων χαλκού, της τοποθέτησης των εξαρτημάτων και άλλων χαρακτηριστικών, συχνά δημιουργούνται χρησιμοποιώντας λογισμικό σχεδιασμού με υποβοήθηση υπολογιστή (CAD).

Αγορά εξαρτημάτων:
Τα απαραίτητα ηλεκτρονικά εξαρτήματα, όπως αντίστοιχα, πυκνότητα, ολοκληρωμένα κυκλώματα (IC) και συνδέσεις, προμηθεύονται από προμηθευτές.
Επιλέξτε προσεκτικά τα εξαρτήματα με βάση τα ηλεκτρικά χαρακτηριστικά τους, το φυσικό τους μέγεθος και τη συμβατότητά τους με τον σχεδιασμό του PCB.

Τοποθέτηση στοιχείων:
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται στο PCB χρησιμοποιώντας είτε χειροκίνητες είτε αυτοματοποιημένες τεχνικές, όπως μηχανές επιλογής και τοποθέτησης.
Η τοποθέτηση των εξαρτημάτων καθοδηγείται από το σχεδιασμό του PCB για να εξασφαλιστεί ο σωστός προσανατολισμός και ευθυγράμμιση στην πλακέτα.

Συναρμολόγηση
Τα εξαρτήματα στερεώνονται στο PCB και συνδέονται ηλεκτρικά μέσω διαδικασίας συγκόλλησης.
Αυτό μπορεί να γίνει χρησιμοποιώντας διάφορες μεθόδους, όπως η συγκόλληση με κύματα, η συγκόλληση με επανεξέταση ή η επιλεκτική συγκόλληση.
Η συγκόλληση σχηματίζει μια ηλεκτρικά αγωγό και μηχανική σύνδεση μεταξύ των καλωδίων των συστατικών και των χαλκού πλακιδίων του PCB.

Επιθεώρηση και δοκιμή:
Το συναρμολογημένο PCB υποβάλλεται σε οπτική επιθεώρηση και σε διάφορες διαδικασίες δοκιμών για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα του κυκλώματος.
Οι δοκιμές αυτές μπορούν να περιλαμβάνουν ηλεκτρικές δοκιμές, λειτουργικές δοκιμές, δοκιμές περιβάλλοντος και δοκιμές αξιοπιστίας.
Οποιαδήποτε ελαττώματα ή ζητήματα που διαπιστώνονται κατά τη διάρκεια της φάσης επιθεώρησης και δοκιμής θα αντιμετωπιστούν πριν από την τελική συναρμολόγηση.

Καθαρισμός και συμμόρφωση:
Μετά τη διαδικασία συγκόλλησης, το PCB μπορεί να καθαριστεί για να αφαιρεθεί οποιαδήποτε υπολειπόμενη ροή ή μόλυνση.
Ανάλογα με την εφαρμογή, μπορεί να εφαρμοστεί συμμορφική επικάλυψη στο PCB για την προστασία του περιβάλλοντος και τη βελτίωση της αξιοπιστίας.

Τελική συναρμολόγηση και συσκευασία
Τα δοκιμασμένα και επιθεωρημένα PCB μπορούν να ενσωματωθούν σε μεγαλύτερα συστήματα ή περίβλημα, όπως σασί, περίβλημα ή άλλα μηχανικά στοιχεία.
Τα συναρμολογημένα προϊόντα συσκευάζονται και προετοιμάζονται για αποστολή ή περαιτέρω διανομή.

Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι μια κρίσιμη διαδικασία στην κατασκευή ηλεκτρονικών συσκευών, η οποία εξασφαλίζει την αξιόπιστη και αποτελεσματική λειτουργία του τελικού προϊόντος.μέτρα ακριβούς κατασκευής και ελέγχου ποιότητας για την παροχή υψηλής ποιότητας ηλεκτρονικών συστημάτων.

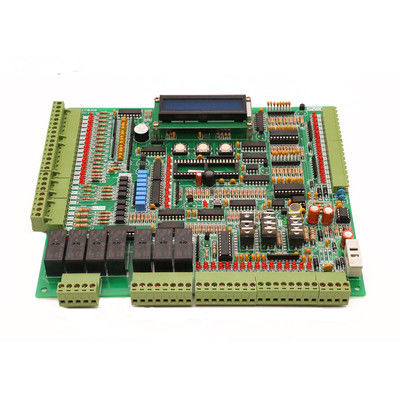

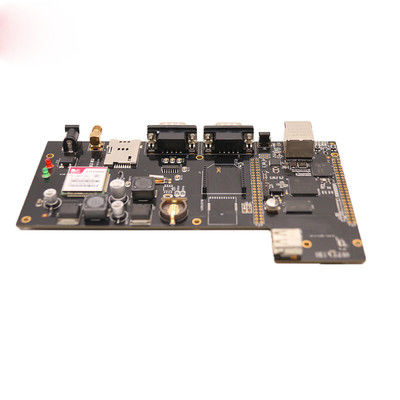

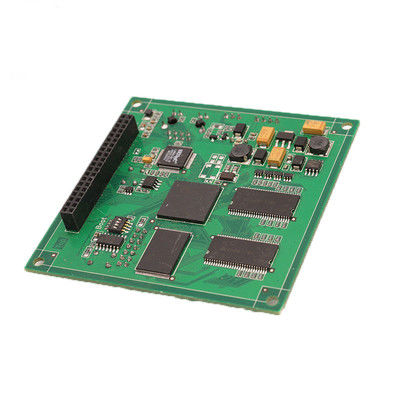

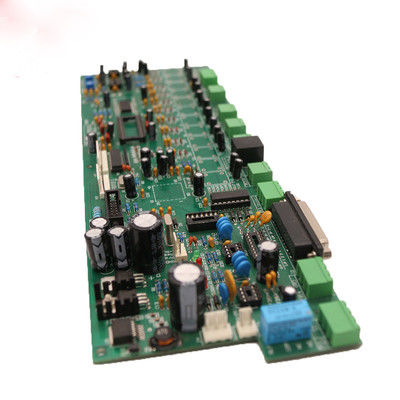

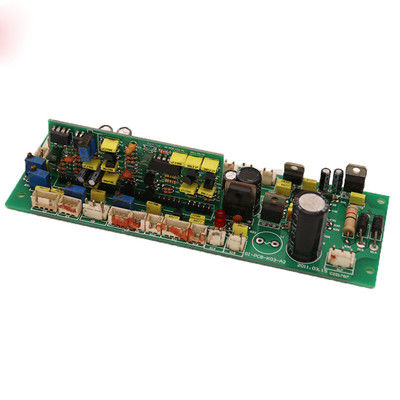

2- Κλείστε PCBA Pictures.
