Κατασκευαστής PCBs Συγκρότημα ηλεκτρονικών κυκλωμάτων εκτύπωσης εξοικονόμησης ενέργειας





Χαρακτηριστικά



1Μια στάση OEM Υπηρεσία, Κατασκευασμένο στο Shenzhen της Κίνας

2Κατασκευάστηκε από Gerber File και BOM List από τον πελάτη.

3. FR4 υλικό, πληροί το πρότυπο 94V0

4. SMT, τεχνολογική υποστήριξη DIP

5Χωρίς μόλυβδο, προστασία του περιβάλλοντος

6. Συμμόρφωση UL, CE, ROHS

7Μεταφορά: DHL, UPS, TNT, EMS ή ανάλογα με τις απαιτήσεις του πελάτη





PCBA Τεχνική ικανότητα





ΕΜΤ Ακριβότητα θέσης: 20 μm
Μέγεθος των εξαρτημάτων:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Μέγιστο ύψος στοιχείου: 25 mm
Μέγιστο μέγεθος PCB:680 × 500 mm
Ελάχιστο μέγεθος PCB: χωρίς περιορισμούς
Μονάδα διαμόρφωσης:0.3 έως 6 mm
Βάρος PCB:3kg
Στρατιώτης κυμάτων Μέγιστο πλάτος PCB: 450 mm
Ελάχιστο πλάτος PCB: χωρίς περιορισμούς
Υψόμετρο του συστατικού: 120 mm/Bot 15 mm
Επικεφαλής Τύπος μετάλλου: μέρος, ολόκληρο, ενσωματωμένο, παράλληλο
Μεταλλικό υλικό: χαλκός, αλουμίνιο
Τελεία επιφάνειας:επίστωση Au,επίστωση sliver,επίστωση Sn
Αεροδόχος κύστης:<20%
Τεχνική διάταξη Πεδίο πίεσης: 0-50KN
Μέγιστο μέγεθος PCB: 800X600mm
Δοκιμές Πληροφορικές και επικοινωνίες,πτήση με ανιχνευτές,έλεγχος λειτουργίας,κυκλισμός θερμοκρασίας





    Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι η διαδικασία κατασκευής της συναρμολόγησης και διασύνδεσης ηλεκτρονικών εξαρτημάτων σε πλακέτες εκτυπωμένων κυκλωμάτων (PCB) για τη δημιουργία λειτουργικών ηλεκτρονικών συσκευών.



Τα βασικά βήματα στη διαδικασία συναρμολόγησης ηλεκτρονικών κυκλωμάτων είναι:



Κατασκευή PCB:
Τα PCB κατασκευάζονται με στρώση και χαρακτική ίχνη χαλκού σε μη αγωγό υπόστρωμα, όπως η ίνες γυαλιού ή άλλο διηλεκτρικό υλικό.
Τα σχέδια PCB, συμπεριλαμβανομένων των σημάτων χαλκού, της τοποθέτησης των εξαρτημάτων και άλλων χαρακτηριστικών, συχνά δημιουργούνται χρησιμοποιώντας λογισμικό σχεδιασμού με υποβοήθηση υπολογιστή (CAD).


Αγορά εξαρτημάτων:
Τα απαραίτητα ηλεκτρονικά εξαρτήματα, όπως αντίστοιχα, πυκνότητα, ολοκληρωμένα κυκλώματα (IC) και συνδέσεις, προμηθεύονται από προμηθευτές.
Επιλέξτε προσεκτικά τα εξαρτήματα με βάση τα ηλεκτρικά χαρακτηριστικά τους, το φυσικό τους μέγεθος και τη συμβατότητά τους με τον σχεδιασμό του PCB.


Τοποθέτηση στοιχείων:
Τα ηλεκτρονικά εξαρτήματα τοποθετούνται στο PCB χρησιμοποιώντας είτε χειροκίνητες είτε αυτοματοποιημένες τεχνικές, όπως μηχανές επιλογής και τοποθέτησης.
Η τοποθέτηση των εξαρτημάτων καθοδηγείται από το σχεδιασμό του PCB για να εξασφαλιστεί ο σωστός προσανατολισμός και ευθυγράμμιση στην πλακέτα.


Συναρμολόγηση
Τα εξαρτήματα στερεώνονται στο PCB και συνδέονται ηλεκτρικά μέσω διαδικασίας συγκόλλησης.
Αυτό μπορεί να γίνει χρησιμοποιώντας διάφορες μεθόδους, όπως η συγκόλληση με κύματα, η συγκόλληση με επανεξέταση ή η επιλεκτική συγκόλληση.
Η συγκόλληση σχηματίζει μια ηλεκτρικά αγωγό και μηχανική σύνδεση μεταξύ των καλωδίων των συστατικών και των χαλκού πλακιδίων του PCB.


Επιθεώρηση και δοκιμή:
Το συναρμολογημένο PCB υποβάλλεται σε οπτική επιθεώρηση και σε διάφορες διαδικασίες δοκιμών για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα του κυκλώματος.
Οι δοκιμές αυτές μπορούν να περιλαμβάνουν ηλεκτρικές δοκιμές, λειτουργικές δοκιμές, δοκιμές περιβάλλοντος και δοκιμές αξιοπιστίας.
Οποιαδήποτε ελαττώματα ή ζητήματα που διαπιστώνονται κατά τη διάρκεια της φάσης επιθεώρησης και δοκιμής θα αντιμετωπιστούν πριν από την τελική συναρμολόγηση.


Καθαρισμός και συμμόρφωση:
Μετά τη διαδικασία συγκόλλησης, το PCB μπορεί να καθαριστεί για να αφαιρεθεί οποιαδήποτε υπολειπόμενη ροή ή μόλυνση.
Ανάλογα με την εφαρμογή, μπορεί να εφαρμοστεί συμμορφική επικάλυψη στο PCB για την προστασία του περιβάλλοντος και τη βελτίωση της αξιοπιστίας.


Τελική συναρμολόγηση και συσκευασία
Τα δοκιμασμένα και επιθεωρημένα PCB μπορούν να ενσωματωθούν σε μεγαλύτερα συστήματα ή περίβλημα, όπως σασί, περίβλημα ή άλλα μηχανικά στοιχεία.
Τα συναρμολογημένα προϊόντα συσκευάζονται και προετοιμάζονται για αποστολή ή περαιτέρω διανομή.


Συγκρότημα ηλεκτρονικών κυκλωμάτωνείναι μια κρίσιμη διαδικασία στην κατασκευή ηλεκτρονικών συσκευών, η οποία εξασφαλίζει την αξιόπιστη και αποτελεσματική λειτουργία του τελικού προϊόντος.μέτρα ακριβούς κατασκευής και ελέγχου ποιότητας για την παροχή υψηλής ποιότητας ηλεκτρονικών συστημάτων.

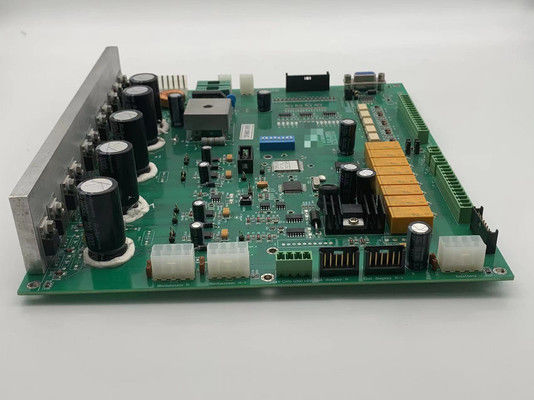

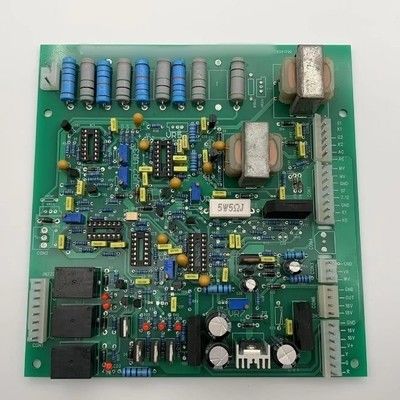

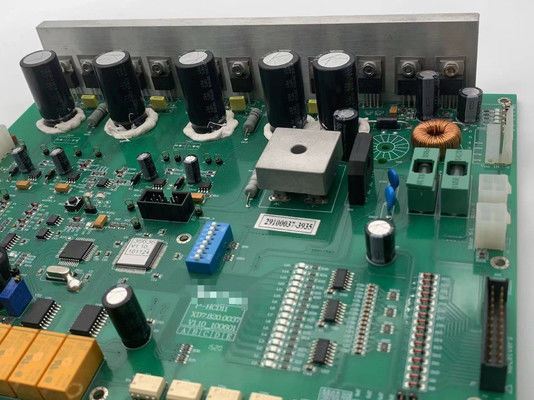

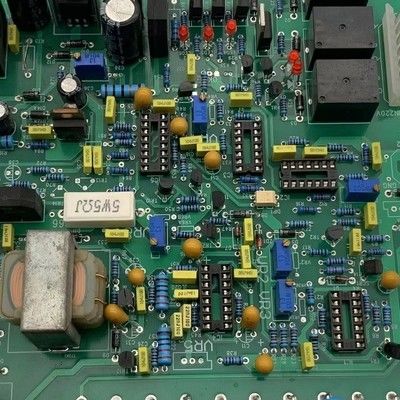

Εικόνες PCBA
